商用车货厢侧开式弹性锁止机构

　　做商用车货厢附件设计快十年，这类侧开式锁止件是日常选型、改型接触频率极高的部件，很多刚入行的工程师容易把它和普通厢式货车的搭扣锁混为一谈，实际上两者的受力边界、使用场景差得很远。先从实际装车场景说，这类锁具主要用在轻卡、中重卡的侧开式栏板货厢、仓栅式货厢的侧门与栏板拼接位置，还有部分封闭厢货的侧开检修门、工具舱门位置，和货厢尾部的对开锁紧机构不同，侧门位置的锁具需要兼顾单手快速操作、行驶过程中抗颠簸防自开、关闭时自动补偿栏板间隙这几个核心需求，很多跑城配、绿通的司机反馈的货厢行驶中异响、锁扣自行弹开的问题，大半都是锁具选型或者安装位设计不合理导致的。

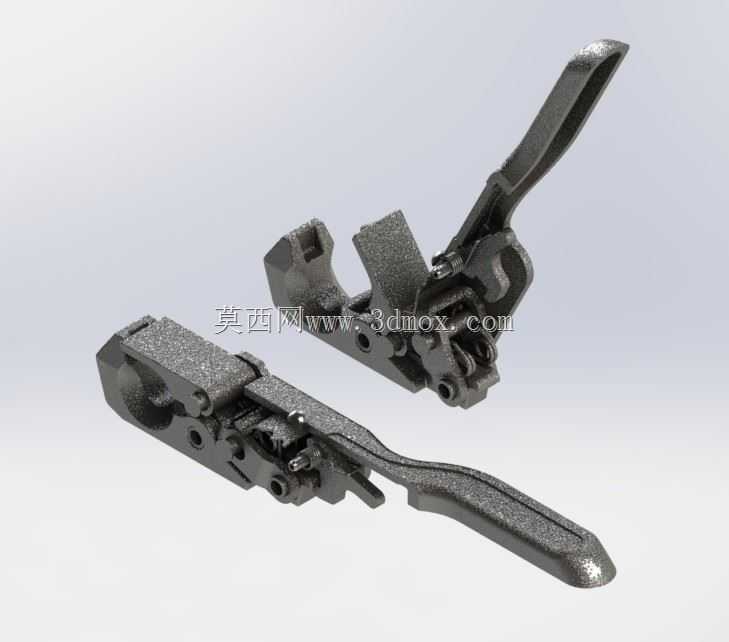

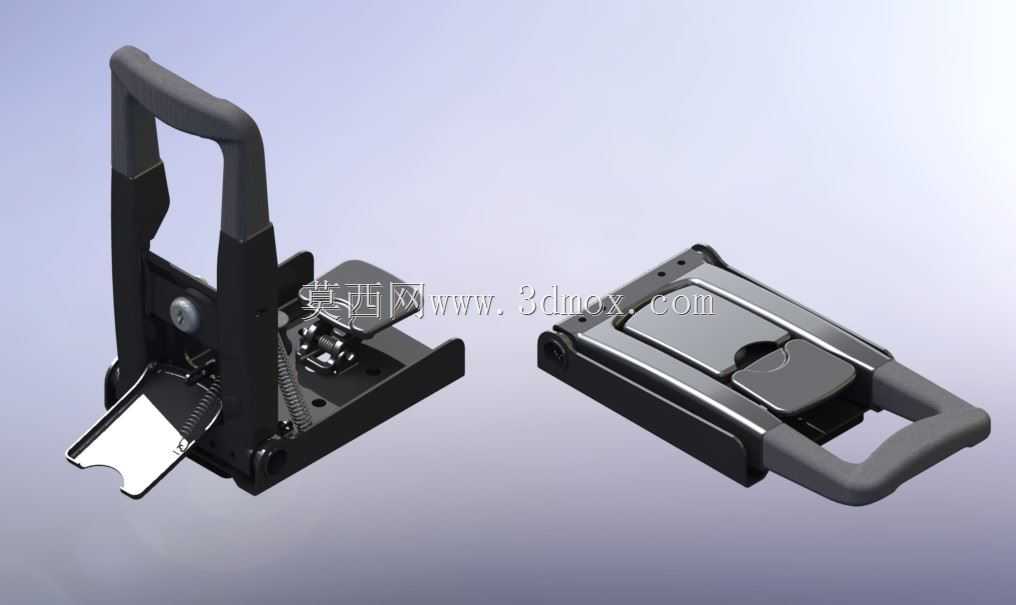

　　从功能特性上拆解，这款锁采用的是杠杆压合+弹性卡接的复合锁止结构，操作端的长手柄是典型的省力杠杆设计，人手扳动的行程里，锁止端的卡爪会先完成横向进给卡入对应锁座的卡槽，再通过手柄末端的过死点结构实现锁止位置的机械锁死，不需要额外加装弹簧销或者保险扣，过死点的位置设计刚好卡在手柄下压到与锁体基座贴合的位置，正常行驶中的颠簸振动产生的冲击力方向是垂直于锁体安装面的，刚好作用在死点的受力支撑方向，不会触发解锁动作。锁体内部集成了冲压成型的弹性补偿片，当货厢栏板因为长期装载重物出现轻微变形、或者栏板密封胶条出现压缩量变化时，弹性片可以提供3-5mm的间隙补偿量，不会因为栏板和门框的间隙变大出现锁止虚位、行驶晃动异响的问题，这也是它和普通固定式搭扣锁最大的区别，普通搭扣一旦安装间隙出现偏差，要么关不上要么锁不紧，完全没有补偿余量。

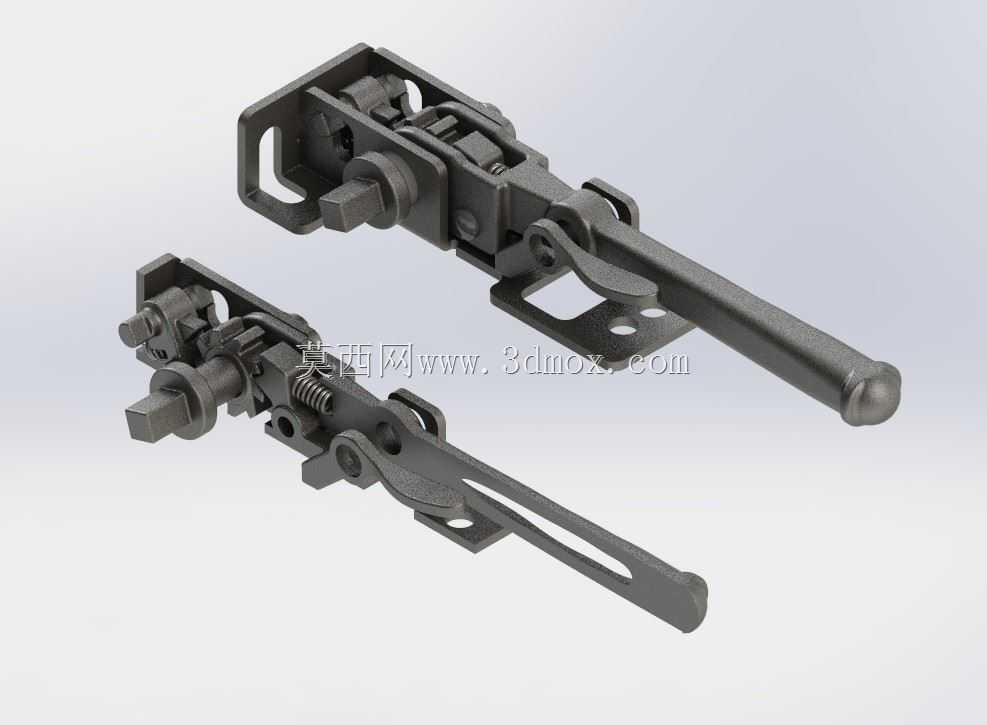

　　再说到设计思路层面，这款锁的整体结构没有采用铸件壳体，全部采用高强度热轧钢板冲压铆接成型，一方面是冲压件的生产效率更高、批次一致性更好，适合商用车配件的大批量配套需求，另一方面冲压件的抗冲击韧性比普通铸铁件好很多，北方冬季低温环境下不会出现铸铁件受冲击脆裂的问题。锁体的安装基座设计了四个长圆孔安装位，长圆孔的长度方向预留了2mm的安装调节余量，现场装车的时候可以根据栏板和门框的实际装配间隙微调锁体的前后位置，不需要在货厢栏板上重新打孔，适配不同厚度的栏板型材。操作手柄的末端做了圆弧翻边处理，表面压有防滑的滚花纹理，冬天戴劳保手套操作的时候也不会打滑，手柄的长度设计刚好符合成年人单手操作的施力角度，解锁的时候只需要向上扳动手柄末端，卡爪就会自动脱开锁座，整个解锁动作单手握持就能完成，司机装卸货的时候不需要双手操作，效率提升很明显。

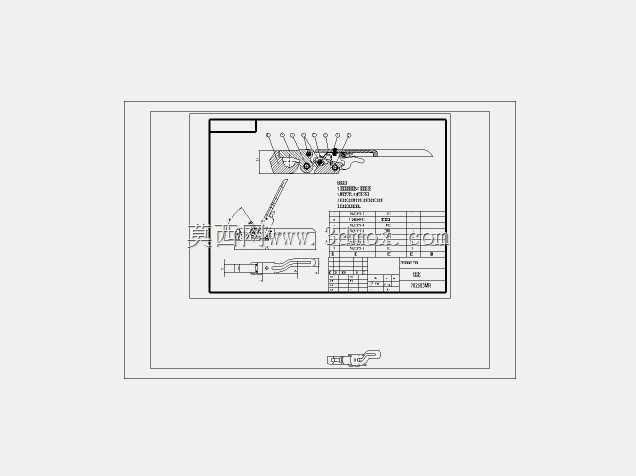

　　关于外形尺寸和安装边界，这款锁的整体闭合状态下长度在180mm左右，宽度在45mm，锁体基座的厚度在28mm，安装孔的孔距是130mm，横向孔距32mm，适配的栏板型材厚度在1.5mm到4mm之间，对应的锁座需要和锁体配套安装，锁座的卡接面要比锁体安装面高出12mm，安装的时候要注意锁体的手柄开启方向要朝向货厢的尾部方向，避免车辆行驶过程中路边的树枝、杂物勾到手柄触发解锁。锁止状态下卡爪的啮合深度是8mm，按照常规的Q235钢板材料强度计算，单个锁的静态锁止拉力可以达到12kN，常规的4.2米轻卡侧门安装两个这样的锁具，完全可以满足满载情况下栏板的锁止强度需求，哪怕是在非铺装路面行驶，也不会出现锁具变形、脱开的问题。另外锁体的所有铰接位置都采用了不锈钢铆接轴，没有采用普通的螺栓连接，长期使用不会出现螺栓松动、轴销脱落的问题，铆接轴的配合间隙控制在0.1mm以内，既保证了手柄转动的灵活性，又不会因为间隙过大出现旷量。很多工程师在建模的时候容易忽略锁体开启状态的空间预留，这款锁的手柄完全开启的时候会向上抬起60度左右，末端距离安装面的高度是110mm，设计货厢结构的时候要在手柄开启方向预留足够的操作空间，不能在手柄活动范围内布置其他的型材或者附件，不然会出现手柄扳不到位、无法正常解锁的问题。还有个容易被忽略的细节，锁体的卡爪位置做了导向倒角，关闭栏板的时候哪怕卡爪和锁座有2-3mm的位置偏差，倒角也会引导卡爪顺利滑入锁座卡槽，不需要人工刻意对准位置，关闭栏板的时候只要用力把栏板推到位，锁具就会自动完成锁止，对操作人员的容错率很高，很适合物流场景下高频次开关门的使用需求。
