工业设备配套嵌入式门锁结构设计

　　这款嵌入式门锁主要面向工业机柜、机床防护门、小型设备舱门的锁闭需求设计，日常在车间现场的设备运维场景中，这类锁具需要兼顾操作便捷性与安装适配性，避免突出的锁体结构剐蹭操作人员衣物，或是在物料转运过程中被磕碰损坏。从实际使用场景来看，这类锁常被用在CA6140这类普通车床的进给箱防护门、电气控制柜侧门、小型加工设备的储屑舱盖板位置，日常需要频繁开合检修内部结构，同时要保证设备运行过程中门体不会因为设备振动自行松脱，避免切削液飞溅、金属切屑崩出带来的安全隐患。

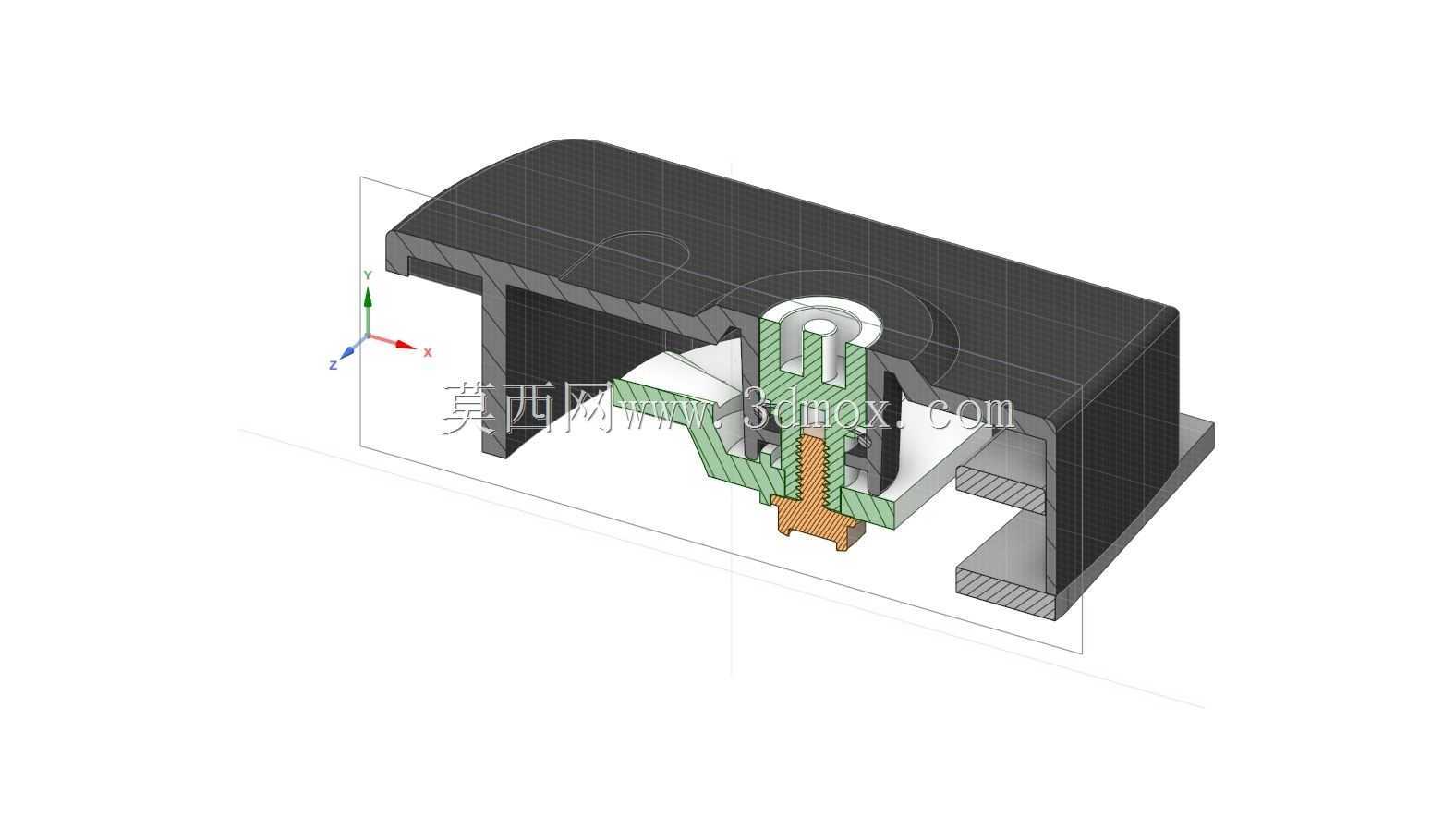

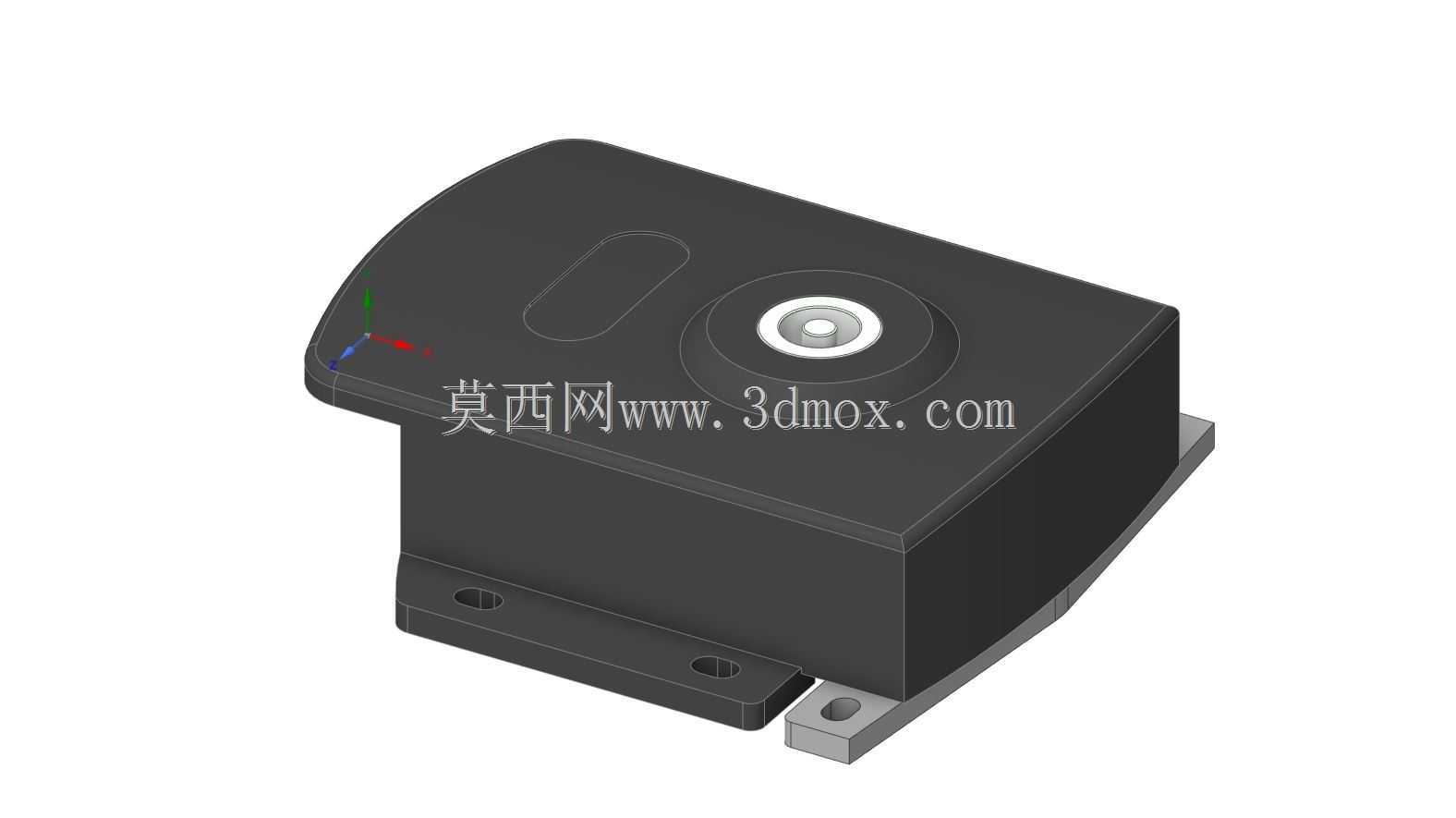

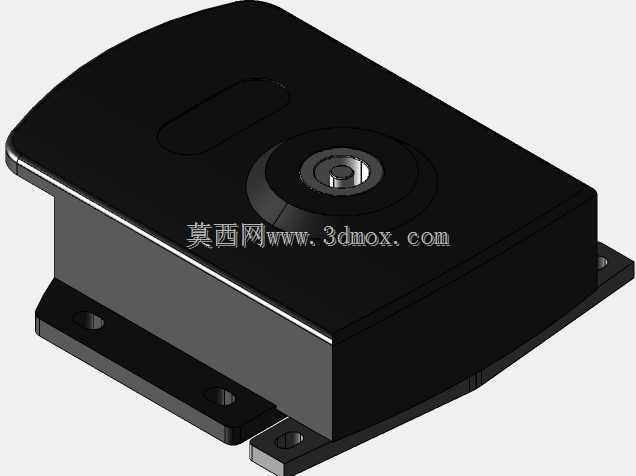

　　设计阶段首先考虑的是安装适配性，锁体整体采用下沉式的方正壳体结构，顶部做了圆弧过渡处理，避免直角棱边带来的安装划伤，壳体底部延伸出带安装孔的固定支耳，两个支耳上的通孔位置经过公差匹配，适配1.5-2.5mm厚度的钣金门板安装，安装时只需要在门板上开出对应尺寸的方孔，将锁体嵌入后从背面通过紧固件固定即可，不需要额外做焊接或者复杂的铣削加工，适配常规钣金加工厂的加工工艺，不需要特殊工装就能完成装配。锁体顶部的锁芯区域做了下沉式的同轴设计，锁芯外圈设置了定位台阶，保证钥匙插入时的同轴度，长期使用不会因为频繁插拔出现锁芯偏磨的问题，延长锁具的实际使用寿命。

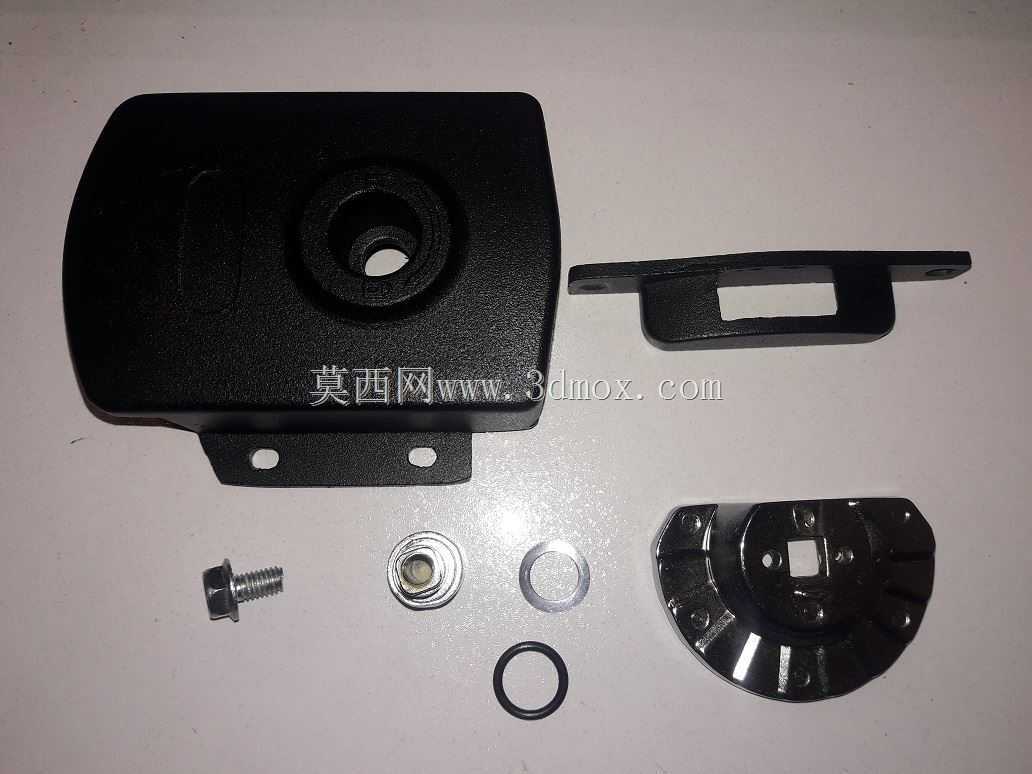

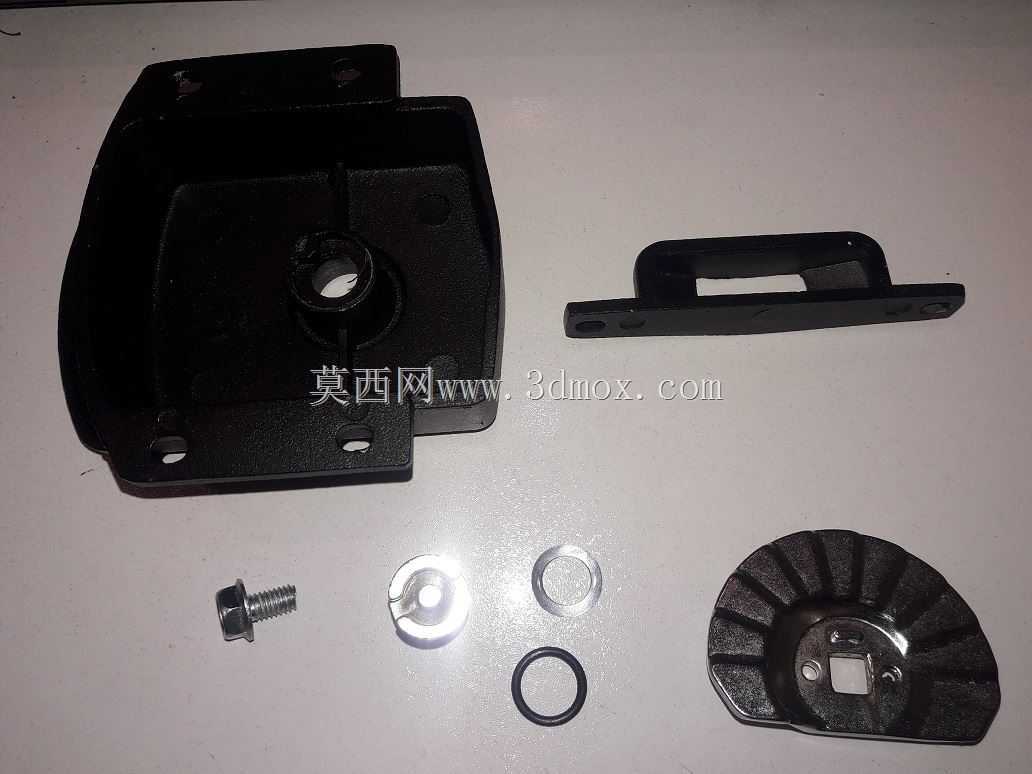

　　从功能特性来看，这款锁采用旋转锁止的结构逻辑，钥匙插入转动90度即可完成锁闭与解锁动作，锁舌部分采用隐藏式设计，解锁状态下锁舌完全收回到锁体内部，不会在门板开合时剐蹭门框的安装面，锁闭状态下锁舌伸出卡入门框的锁止孔内，配合锁体本身的嵌入式安装结构，门体闭合后外表面没有突出的结构，整体平整度好，既可以避免车间内的灰尘、切削液顺着锁体缝隙渗入柜体内部，也能防止无关人员随意撬动锁具，提升设备的安全防护等级。锁体外壳采用工程塑料与金属嵌件结合的结构，外部壳体使用耐磨的工程塑料材质，重量轻且具备不错的抗腐蚀能力，适配车间内存在切削液、润滑油飞溅的使用环境，内部的锁止传动结构采用金属材质，保证反复转动后的结构强度，不会因为长期使用出现塑料件磨损导致的锁止失效问题。

　　安装边界方面，锁体整体的嵌入深度控制在合理范围内，不会占用柜体内部过多的走线空间，对于内部布置有电气线路、传动部件的机柜来说，不需要特意为锁体预留过大的避让空间，降低了柜体内部的布局设计难度。底部的两个安装支耳采用不对称的布局设计，其中一个支耳向外延伸出更长的固定位，安装时可以起到防呆作用，避免工人装配时将锁体方向装反，减少装配环节的出错概率。锁体顶部的平面区域预留了标识粘贴位置，用户可以根据自身需求粘贴锁具编号、安全警示标识，方便车间现场的设备运维管理。

　　在结构细节处理上，锁体的合模线都设置在安装后不可见的侧面位置，外表面没有明显的合模痕迹，外观整洁度更好，适配外观要求较高的工业设备使用。锁芯位置设置了防水挡圈，能够阻挡日常清洁时的水渍、车间内的油雾进入锁芯内部，避免锁芯因为积尘、进油出现卡涩的问题，减少日常维护的工作量。实际选型过程中，这类嵌入式锁具相比传统的外挂式挂锁、突出式转舌锁，更适合用在有外观要求、安装空间紧凑的设备上，尤其是机床这类存在运动部件、操作人员需要近距离操作的设备，平整的外表面能够消除很多不必要的安全隐患，同时嵌入式的结构也能更好地适配设备整体的外观设计，不会因为锁具突出破坏设备的整体外观协调性。
