船用立式捕捞鱼类绞车结构设计

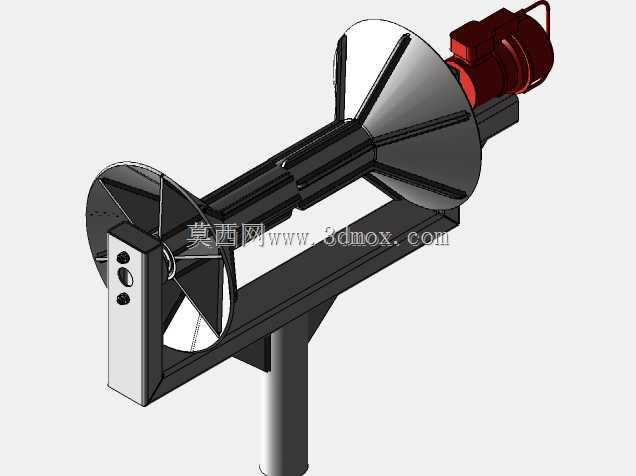

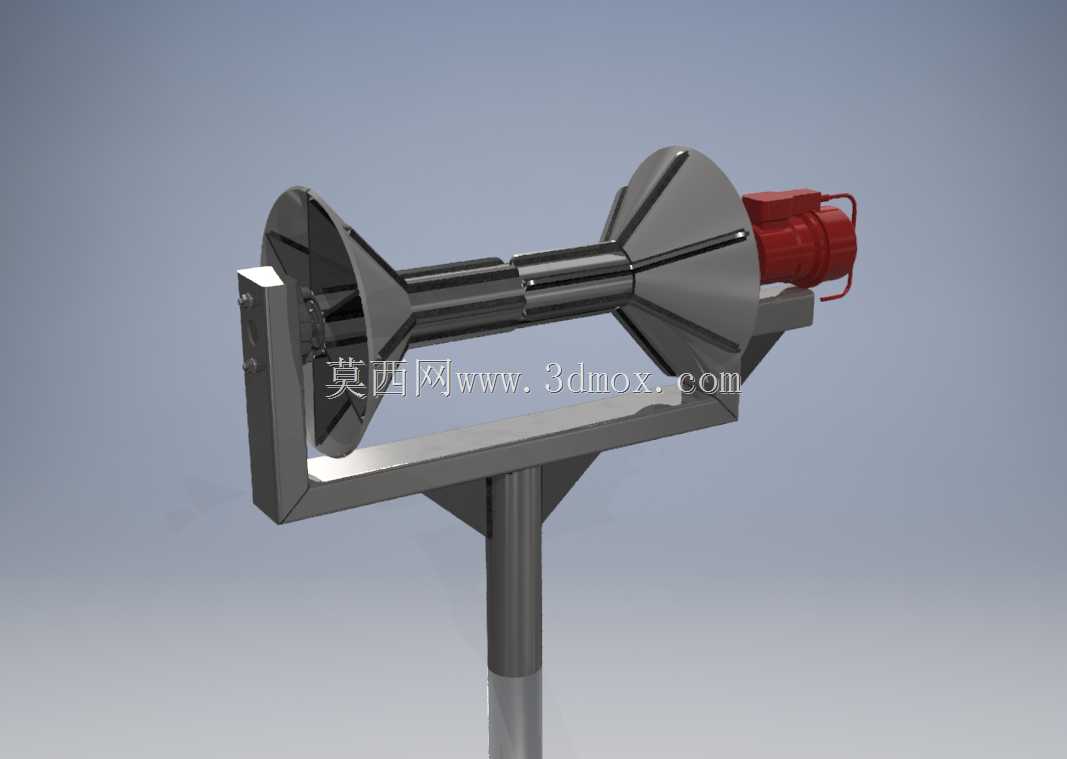

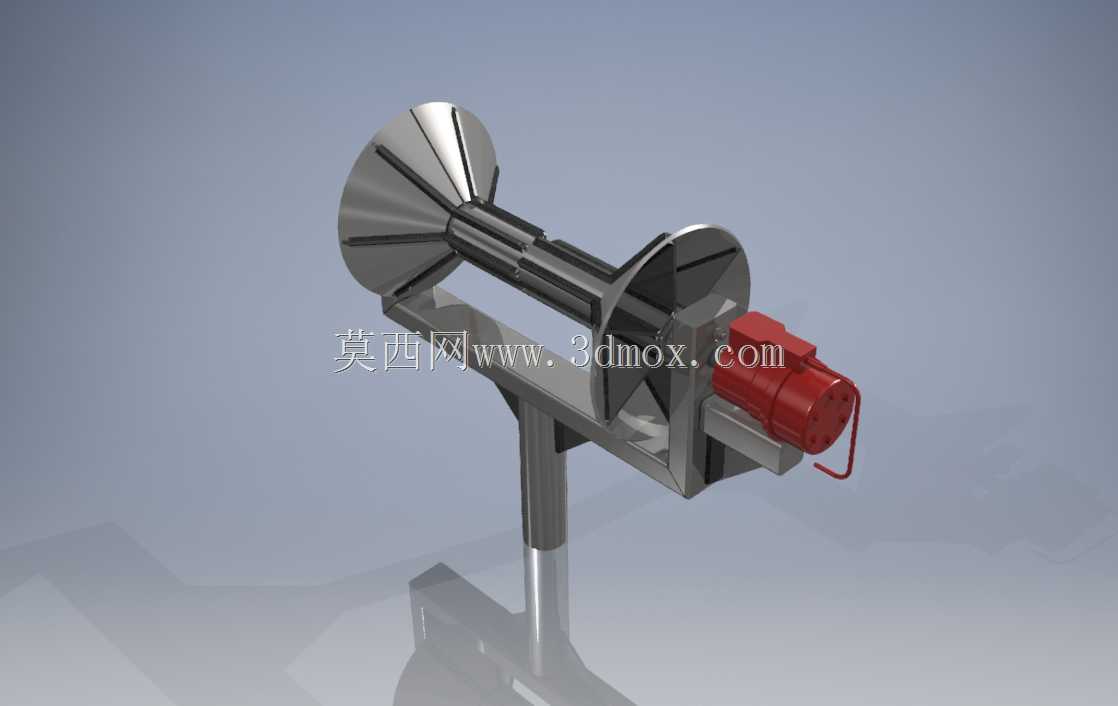

　　这款绞车的结构设计完全围绕近海渔业捕捞作业的实际工况展开，区别于通用工程类卷扬设备，其卷筒采用两端锥形扩口的结构形式，能在收卷捕捞缆绳、渔网纲索时自动引导绳索有序排布，避免作业过程中出现绳索乱层、卡绳、咬绳的问题，大幅降低海上作业时的排绳故障概率。从安装结构来看，设备采用立式单立柱支撑搭配侧装安装座的布局，安装座预留的螺栓孔位可直接固定在渔船甲板的预设基座上，立柱高度经过适配性设计，既保证卷筒下方有足够的绳索垂荡空间，也不会因为重心过高影响船舶航行时的设备稳定性，整体安装边界紧凑，不会占用甲板过多作业面积，适配中小型捕捞渔船的甲板布局需求。驱动端直接集成在卷筒侧部，动力输出轴与卷筒主轴采用同轴直连结构，省去了额外的减速传动链路，

　　一方面减少了传动环节的功率损耗，另一方面也降低了海上高盐高湿环境下多传动部件的锈蚀故障风险，驱动单元外部的防护壳体做了密封结构设计，可抵御海浪泼溅与盐雾侵蚀，适配海上恶劣的作业环境。在功能特性上，这款绞车主要承担捕捞作业中的渔网收放、渔获牵引、缆绳系泊等多重用途，卷筒的容绳量经过核算，可满足近海航次捕捞作业的纲索长度需求，两端的锥形挡盘直径大于卷筒主体直径，能在绳索收卷过程中防止绳索从卷筒侧缘滑脱，即使在船舶横摇幅度较大的工况下，也能保证绳索始终处于卷筒有效工作区域内。支撑框架采用L型焊接结构，卷筒主轴的两个支撑轴承座分别固定在框架的竖向立板上，框架与底部立柱之间增设了三角加强筋板，可承受牵引作业时的径向载荷与冲击载荷，

　　避免长期重载作业下框架出现焊接变形或结构开裂。设计过程中重点考虑了海上作业的维护便捷性，所有转动副的润滑点都设置在便于操作的位置，轴承座采用可拆卸式结构，无需整体拆解设备即可完成轴承更换与密封件维护，适配渔船出海作业时配件携带有限、维护条件简陋的实际情况。卷筒表面做了防滑耐磨处理，可减少绳索与卷筒表面的滑动摩擦，延长缆绳与卷筒的使用寿命，驱动端的吊环结构可用于设备吊装上船，也可在设备检修时作为起吊受力点。从实际应用场景来看，这类绞车除了渔业捕捞作业外，也可兼顾船舶靠泊时的缆绳牵引、小型船用物资的吊运牵引，结构的通用性较强，整体结构没有冗余设计，所有部件都围绕作业可靠性、环境适应性、维护便捷性三个核心需求展开，没有多余的装饰性结构，

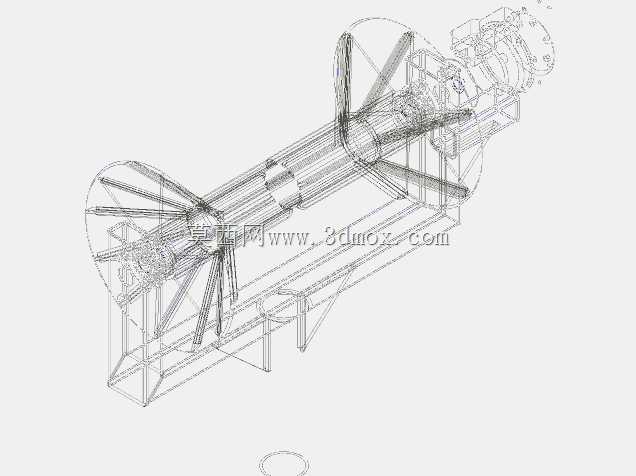

　　完全符合船用作业设备的设计逻辑。在建模过程中，所有配合面的公差都按照船用机械的通用要求设定，安装孔位的位置度、主轴的同轴度、转动部件的动平衡余量都做了对应参数预留，可直接用于后续的工程图转化与生产制造参考，支撑结构的壁厚、加强筋的尺寸都经过载荷校核，能满足额定牵引载荷下的强度要求，不会出现结构失效问题。
