REV竞赛机器人转向模块脚轮替换结构

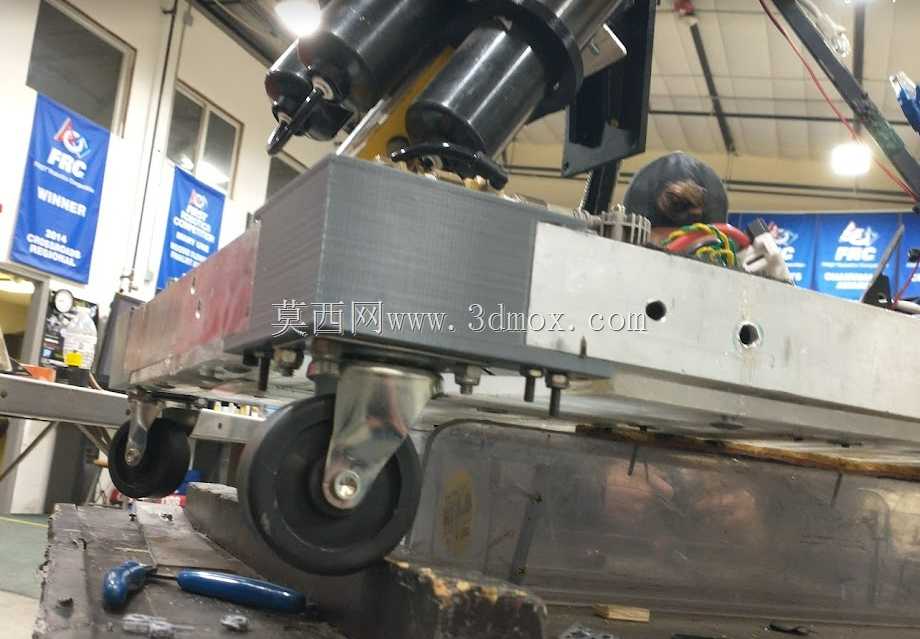

　　这套结构针对FRC类REV竞赛机器人的转向模块迭代需求设计，核心解决跨赛季复用旧机器人转向模块时的行走适配问题，不需要重新加工整套转向基座，仅通过替换脚轮安装位的连接角件，就能将通用家具推车轮组直接适配到原有转向模块上，大幅降低赛季间的硬件改造成本与加工周期。

　　从实际赛场应用场景来看，竞赛机器人在备赛阶段经常会遇到上赛季遗留硬件复用的问题，尤其是转向模块这类集成了舵机安装位、角度传感器支架的核心组件，重新加工不仅需要重新走铝型材切割、打孔、攻丝的全流程，还需要重新校准转向零位与轮组垂直度，耗费大量调试时间。这套替换结构的设计思路完全围绕快速适配展开，没有改动原有转向模块的任何安装接口，角件的上连接面完全匹配原有转向模块底部的安装孔位，孔距公差控制在0.1mm以内，直接用原有螺栓就能完成固定，不需要额外扩孔或者加装转接垫片。

　　在功能特性上，这套替换角件采用3D打印工艺制作，材料选用高强度PETG，能够承受竞赛机器人快速启停、急转向时的横向冲击力，不会出现常规PLA打印件受冲击脆裂的问题。角件的下连接面直接匹配市面上常见的4寸家具推车轮组的安装孔距，轮组采用万向脚轮结构，转动阻尼经过实测适配竞赛机器人的转向速度，不会出现转向迟滞或者过度灵活导致的行走跑偏问题。轮组的滚轮采用聚氨酯材质，在竞赛场地的地毯地面上有足够的摩擦力，同时不会刮伤场地表面，符合赛事的硬件规范要求。

　　安装边界方面，整套替换结构加装完成后，转向模块的整体高度比原有轮组高12mm，在设计时已经预留了底盘离地间隙的调整余量，不需要改动底盘的悬挂结构或者上层机构的安装高度。角件的侧面做了加强筋结构，筋板厚度3mm，从安装面一直延伸到脚轮连接位，能够分散轮组受到的侧向冲击力，避免角件从安装孔位置断裂。轮组的转动半径控制在80mm以内，相邻两个转向模块的轮组在最大转向角度下不会发生干涉，转向角度范围依然保持原有模块的±90度，不会因为更换轮组缩小转向行程，保证机器人的全向移动能力不受影响。

　　从结构设计的细节来看，角件的安装孔做了沉头设计，螺栓固定后头部不会突出安装面，避免和转向模块底部的线束或者传感器支架发生刮蹭。脚轮的安装位预留了2mm的调节间隙，安装时可以微调轮组的垂直度，保证四个轮组完全接地，不会出现个别轮组悬空导致的行走打滑问题。整套结构不需要额外定制非标五金件，所有连接螺栓都采用竞赛机器人常用的M3、M4标准件，备料时不需要单独采购特殊规格的紧固件，现场维修更换也十分方便，哪怕是比赛过程中出现轮组损坏，也能在几分钟内完成替换，不会影响赛事进程。

　　实际测试中，这套替换结构能够承受50kg以内的整机重量，在1.5m/s的行进速度下急停不会出现结构变形，连续转向运行20小时以上没有出现连接松动或者轮组卡顿的问题，完全满足竞赛机器人的高强度使用需求。对于学生竞赛团队而言，这种基于现有硬件的适配改装结构，能够最大化利用已有的硬件库存，减少不必要的加工开支，同时缩短备赛周期，把更多时间投入到功能调试与战术演练上。
