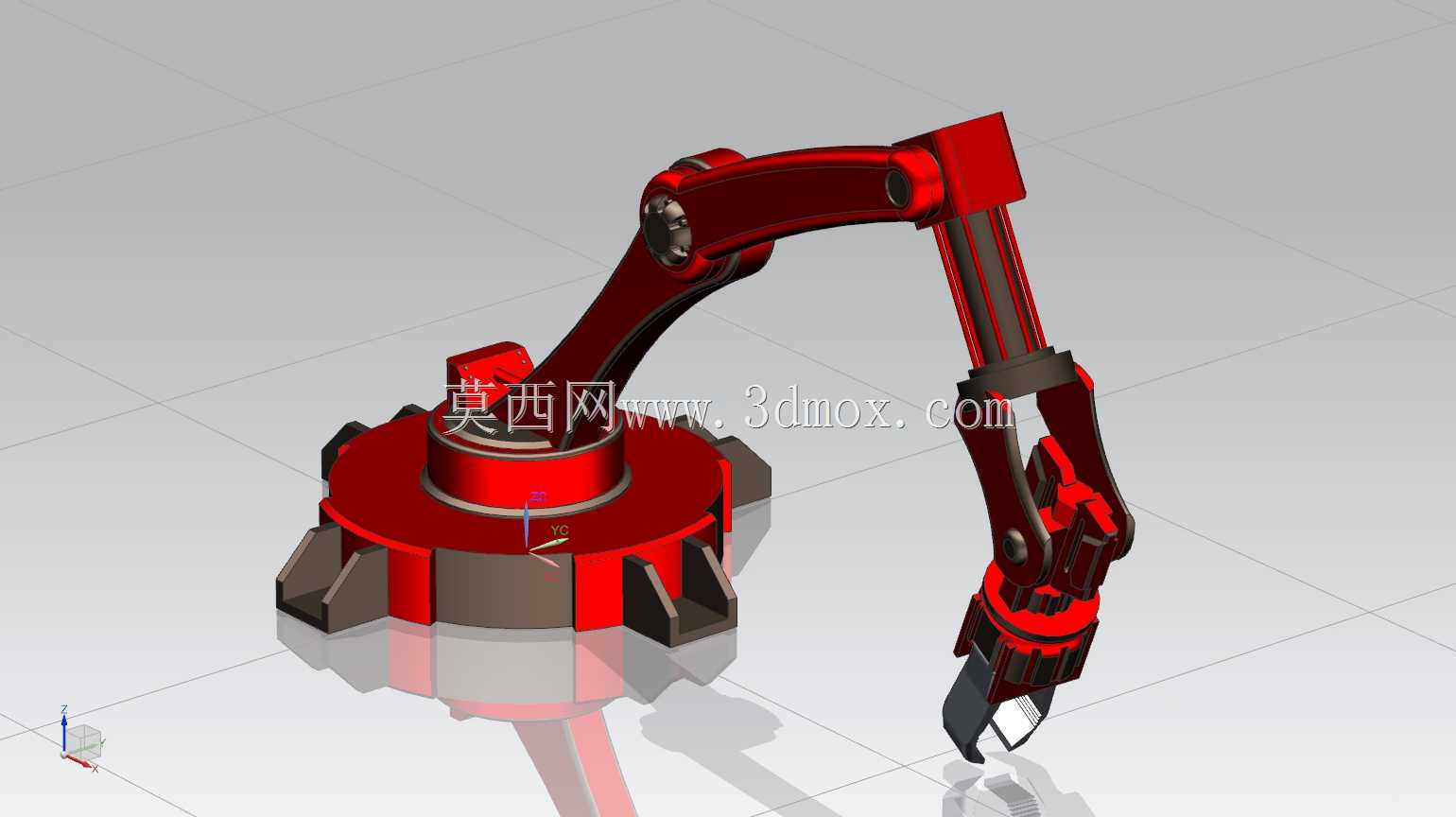

这款六轴关节式机械臂的结构设计,核心围绕工业现场多工位柔性作业需求展开,从底座安装基准到末端夹持执行端的每一处结构,都经过了运动干涉校验与负载力矩匹配核算。底座采用带周向定位凸台的圆盘式结构,底部预留的安装孔位可直接适配车间常见的设备安装平台、工装台架顶面,安装时需保证底座安装面的平面度公差在0.1mm以内,避免后续关节回转时出现偏载磨损,底座内部预留的走线腔可容纳所有关节的动力线与信号线,避免线缆外露在运动过程中产生剐蹭。大臂与底座衔接的第一关节采用回转支承结构,可实现整周360度回转,满足同一工位周边多个点位的作业覆盖需求,大臂的俯仰关节采用对称式加强筋结构,在保证结构刚度的前提下尽可能降低臂身自重,减少关节驱动端的负载冗余,
大臂的长度设计兼顾了作业半径与负载能力,过长的臂身会大幅降低末端负载上限,过短则无法覆盖常见的机床上下料工位跨度。小臂与大臂衔接的关节同样采用双支撑铰接结构,避免单侧支撑带来的侧向形变,小臂内部设计有走线槽,所有通往末端的线缆都可从臂身内部穿过,既美观也能避免工业现场的焊渣、切削液飞溅损坏线缆。腕部设置三个正交布置的回转关节,可实现末端夹持器的俯仰、偏转、回转动作,保证末端执行器能以任意角度接近工件,适配不同摆放姿态的工件取放需求,腕部的关节输出端采用标准法兰接口,可根据实际作业需求更换夹爪、吸盘、焊枪等不同执行末端,无需改动臂身主体结构。末端配套的夹持器采用平行双指结构,夹指的V型定位面可适配轴类、方块类等不同外形的工件,
夹持力可通过驱动端的参数调整适配不同重量、材质的工件,避免夹伤工件表面或者夹持不稳出现掉落。整套结构的运动范围经过反复校核,在全行程运动过程中各臂段之间不会出现运动干涉,相邻关节的限位结构可根据实际工位的作业范围调整限位块位置,避免机械臂运动超出安全范围碰撞周边设备。在机床加工上下料场景中,这款机械臂可安装在车床、加工中心的侧方工位,完成毛坯件上料、成品件下料的重复作业,替代人工完成高频次、重复性的取放动作,降低人工操作的劳动强度,也能避免人工上下料时出现的误操作导致的设备损伤、工件报废问题。在自动化装配线场景中,可配合输送线完成工件的跨工位转运、零部件装配对位等作业,六轴的自由度配置可灵活适配不同高度、不同角度的装配点位,
相比专机设备具备更强的工位适配性,后续产线调整工位布局时,只需重新调试运动路径即可适配新的作业需求,无需对机械结构做大幅改动。结构设计过程中,所有铰接位置都预留了轴承安装位与润滑通道,可定期加注润滑脂降低关节磨损,延长设备使用寿命,各关节的驱动元件安装位都做了定位止口设计,保证驱动元件与关节回转轴线的同轴度,降低运转过程中的振动与噪音。臂身的外观采用流线型包覆设计,既可以避免内部结构外露积尘,也能减少运动过程中臂身与周边设备的剐蹭风险,整体配色采用工业设备常见的警示红与深灰搭配,在车间环境中具备较高的辨识度,提醒现场作业人员注意设备运动范围,避免进入机械臂作业区间发生安全事故。安装时需注意底座的固定螺栓需采用符合强度等级的标准件,按照规定扭矩拧紧,保证机械臂在高速运动过程中底座不会出现位移,末端执行器更换时需保证安装法兰的连接螺栓锁紧到位,避免作业过程中末端执行器脱落。日常维护过程中,可定期检查各关节的紧固螺栓是否松动、线缆是否出现磨损,及时排查潜在故障点,保证设备长期稳定运行。
