ESP32-S3-WROOM无线通信模组三维结构

　　在嵌入式硬件开发与物联网终端设备的结构适配环节，这类WiFi+蓝牙双模无线通信模组的三维结构数据，是整机结构设计阶段不可或缺的核心参考依据。不同于原理图层面的电路设计，结构工程师拿到这类模组的精准三维模型后，能够直接在装配环境中完成PCB板卡的布局避让、外壳开孔位置校准、天线净空区域预留，避免后期打样出现模组与结构件干涉、射频信号被金属壳体遮挡的常见问题。

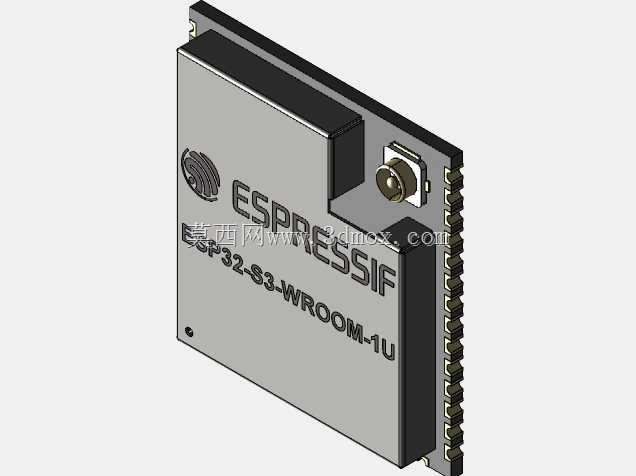

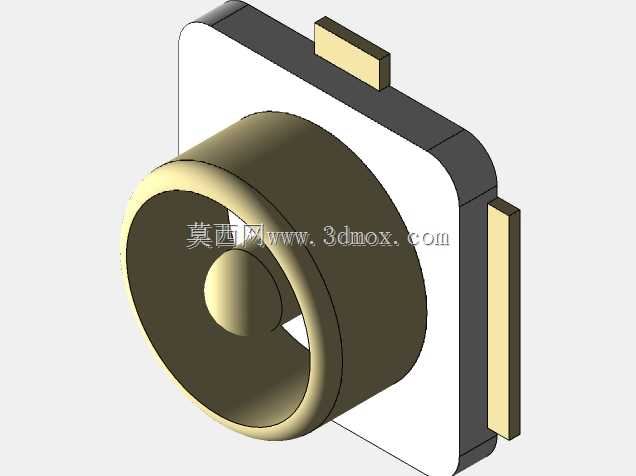

　　从实际应用场景来看，该系列模组广泛搭载在智能家居控制节点、工业无线数据采集终端、可穿戴智能设备、小型机器人主控单元中，承担设备与网关、设备与移动端之间的双向数据传输功能，同时自带的MCU内核能够独立完成边缘侧的数据预处理，减少主控芯片的运算负载。做结构设计时首先要关注模组的安装边界：不同尾缀的模组天线形式存在差异，带IPEX接口的版本需要额外预留同轴线缆的走线路径与弯折半径，板载天线版本则必须在天线对应区域预留至少10mm以上的无金属净空区，周边不能布置电池、金属屏蔽罩、大尺寸电解电容等会影响射频信号辐射的元器件，否则会直接导致无线传输距离缩短、连接稳定性下降。

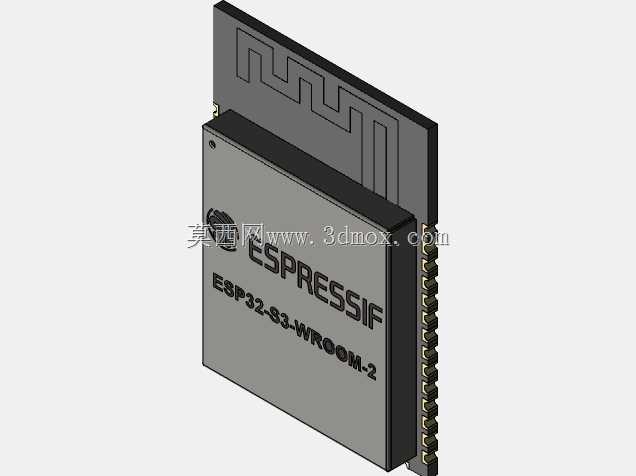

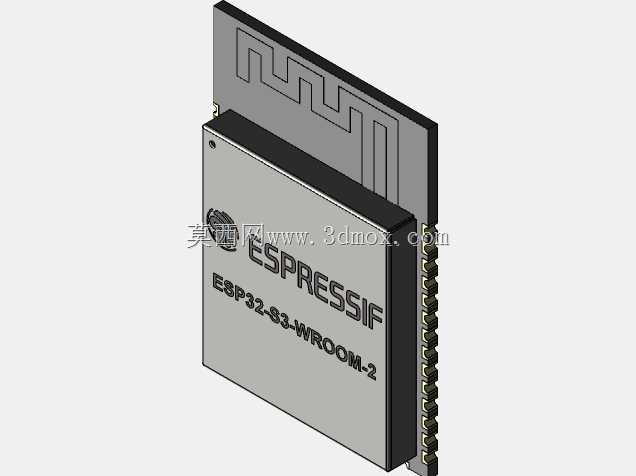

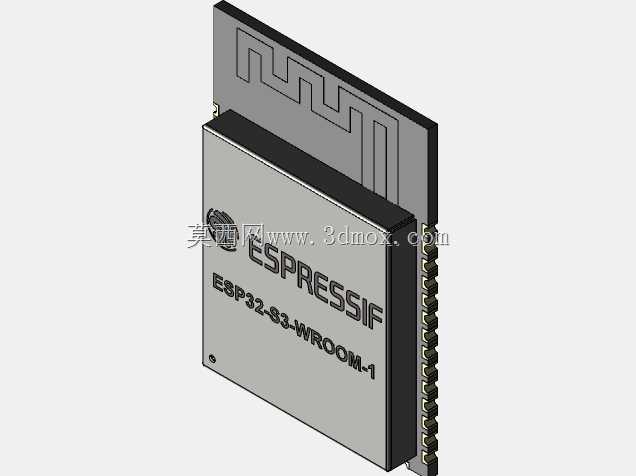

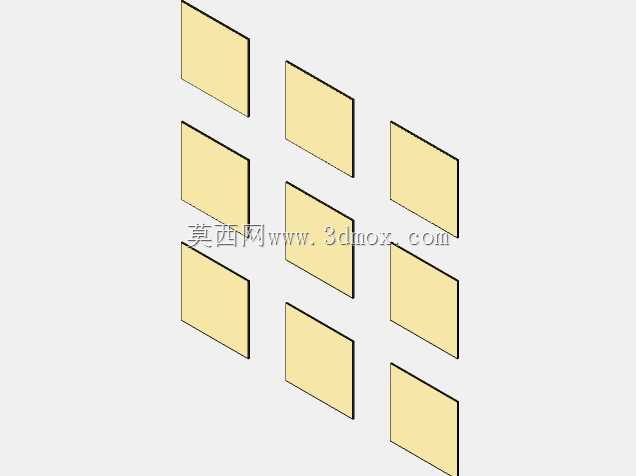

　　该模组的外形采用标准LCC封装设计，引脚分布在模组两侧，建模时严格还原了每一个焊盘的尺寸与位置公差，结构工程师在设计PCB封装时可以直接参考模型的引脚间距，避免出现焊盘偏移导致的回流焊虚焊问题。模组本体的厚度尺寸控制在3mm左右，设计超薄类消费电子外壳时，需要在模组上方预留至少0.3mm的装配间隙，防止外壳压到模组表面的屏蔽罩造成内部电路短路。屏蔽罩的边角做了小圆弧过渡处理，建模时还原了这一细节，避免在做干涉检查时出现误判。

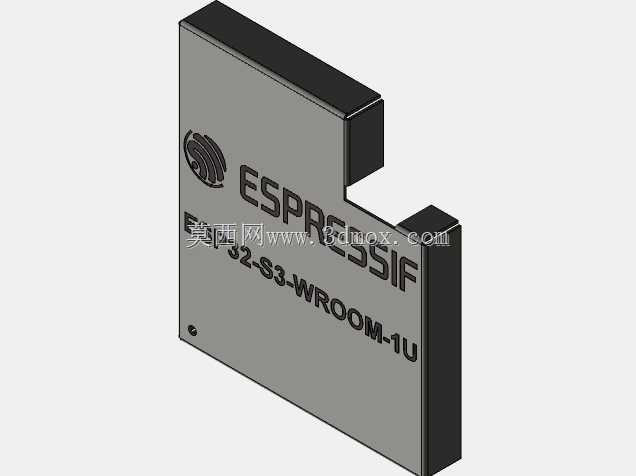

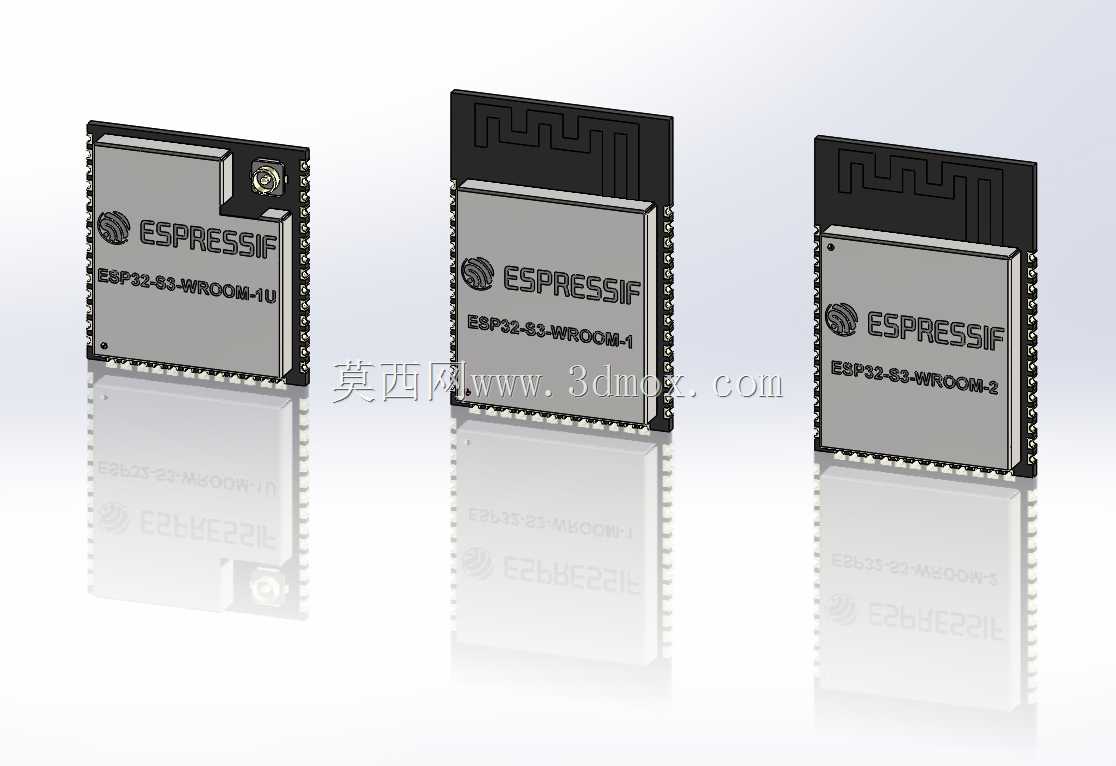

　　从设计思路上看，这类通信模组的结构设计优先服务于射频性能与量产装配可靠性：金属屏蔽罩采用冲压成型工艺，侧面的卡扣结构直接卡合在模组底部的PCB基板上，不需要额外点胶固定，能够提升SMT贴片的生产效率；屏蔽罩表面的蚀刻标识清晰标注了模组型号与认证信息，建模时保留了这些标识细节，方便生产环节的物料核对。不同版本的模组外形尺寸保持一致，仅天线部分的结构存在差异，这种同尺寸兼容设计能够让硬件工程师在同一块PCB上适配不同配置的模组，根据产品成本与功能需求灵活选型，不需要重新调整板卡结构。

　　在做整机装配仿真时，还要注意模组下方的PCB区域不能布置过高的元器件，因为SMT贴片时模组是直接焊接在主板表面，底部与主板之间的间隙极小，若布置超过0.5mm高度的元件会导致模组焊接不平，出现倾斜虚焊的问题。另外模组的工作温度范围覆盖工业级场景，设计工业类设备外壳时，不需要在模组位置额外预留散热风道，依靠屏蔽罩的被动散热即可满足长期工作的散热需求，只要避免将模组紧贴在发热功率超过1W的功率器件旁即可。对于需要做防水设计的户外设备，在模组上方的外壳内壁不能喷涂导电漆，否则会屏蔽板载天线的信号，若必须做全壳导电屏蔽处理，则需要选用带IPEX外接天线的版本，将天线引出到壳体外部的无遮挡位置。
