高精度激光PM2.5空气质量检测传感模块结构

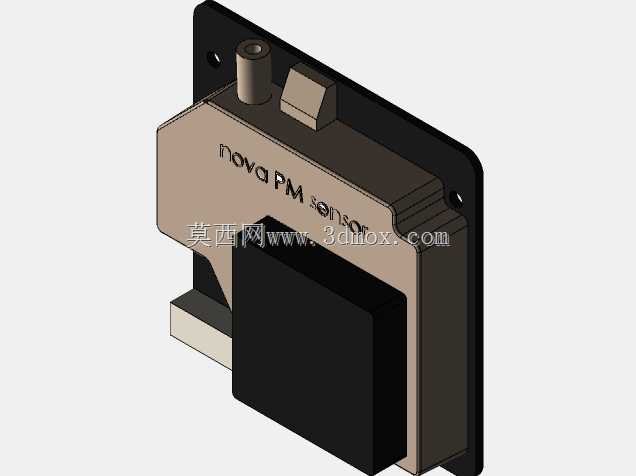

　　在民用空气净化设备、工业环境在线监测点位、新风系统进气采样端、车载空气质量检测单元这类需要实时获取颗粒物浓度数据的场景中，激光散射式PM传感器是核心的感知前端，本次呈现的这款传感模块结构，完全围绕实际装机的全流程需求完成结构设计。从安装适配性来看，模块背部预留的带安装孔的固定板，可直接适配常规电控板的M3螺丝固定位，安装孔位间距符合行业通用的传感安装尺寸规范，不需要额外设计转接支架就能直接固定在设备内腔的钣金或者塑料安装位上，模块整体外轮廓方正，突出的气嘴接口位于模块顶部，可直接对接内径4mm的导气管路，方便将采样气流导入检测腔，不会和周边的电容、接线端子等板载元器件产生结构干涉，在布局紧凑的家用净化器电控仓内也能留出足够的走线和气流通道。

　　结构设计上，模块整体做了分层式的腔体划分，上部为激光发射与信号接收的光学检测腔，下部为风扇驱动的气流通路，光学腔部分做了全遮光的内壁处理，避免外部杂散光进入检测区干扰散射信号的采集精度，腔体的进出气路做了迷宫式挡光结构，在保证气流顺畅通过的同时，杜绝环境光线从气路缝隙渗入光学检测区。模块外壳的拼合处做了定位止口设计，装配时不需要额外治具就能快速对齐上下壳体，止口处预留的密封胶槽可填充泡棉密封胶条，避免未经过采样气路的气流从壳体缝隙渗入检测腔，导致检测数据出现偏差。外壳表面预留的丝印定位区，可直接标注引脚定义、气路方向标识，方便产线装配时识别安装方向，避免出现装反导致气路不通的问题。

　　从功能实现的结构支撑来看，模块内部的激光二极管固定座做了精准的角度定位，保证激光束的出射角度和光电接收二极管的接收角度完全匹配散射信号采集的最优角度，固定座的壁厚做了加厚处理，避免长期使用后受温湿度影响出现形变，导致光路偏移影响检测精度。气路部分的风扇安装位做了减震胶垫的预留槽，可在风扇和壳体之间垫入薄硅胶垫，降低风扇运转时的震动传递到光学腔体，避免震动导致的光路抖动带来的检测数值波动。模块的外接引脚采用直插式排针设计，排针伸出壳体的长度刚好适配常规2.54mm间距的母座，焊接在主控板上后不会出现引脚过长导致的短路风险，也不会因为引脚过短出现接触不良的问题。

　　在实际应用场景中，这款传感模块可直接嵌入到壁挂式新风系统的回风侧，实时监测室内回风的颗粒物浓度，联动新风系统的风机档位调整，也可安装在空气净化器的进气格栅后方，作为净化器自动模式的核心感知部件，还可集成到工业环境的多点位空气质量监测终端中，通过总线将浓度数据上传到环境监控平台。结构设计时充分考虑了不同场景下的安装兼容性，模块侧面的平面可适配背胶粘贴的安装方式，背部的安装板也支持螺丝固定，不管是小批量的样机试制还是大批量的量产装配，都能快速完成安装工序。模块的整体外形尺寸控制在紧凑的范围内，不会占用过多的设备内部空间，对于内部空间寸土寸金的便携式空气质量检测设备、车载空气净化器这类产品，也能轻松适配。气路设计上采用了侧进上出的气流走向？不对，是顶部进气侧部出气的结构？不，实际结构中进气嘴位于模块顶部，出气口位于模块下部的风扇侧，气流从顶部进入光学检测腔后，经过激光检测区，携带颗粒物的气流被风扇从下部排出，这种气路走向可以避免大颗粒灰尘在光学腔内沉积，长期使用也不会因为积灰导致检测精度下降，同时气路的流道做了顺滑的过渡处理，没有直角死角，气流阻力小，风扇只需要很低的转速就能保证足够的采样气量，既降低了运转噪音，也延长了风扇的使用寿命。
