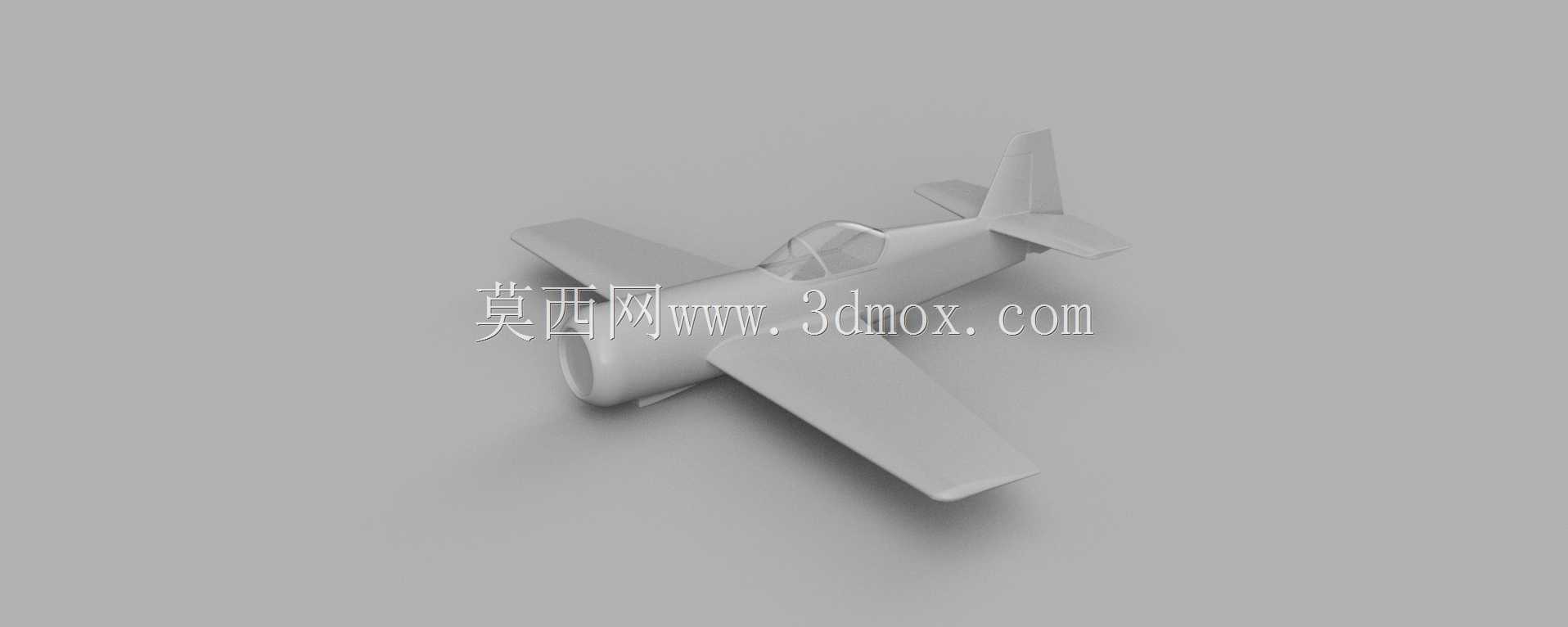

苏31航模实体三维结构设计

　　在航模研发与小批量试制领域，实体结构模型的精度直接决定后续加工、装配与飞行调试的效率，不少从业者都遇到过曲面破损、特征缺失的模型，导入CAD后无法直接用于结构拆分、工装定位，只能花费大量时间补面重构，甚至直接耽误项目进度。这款苏31航模的实体结构设计，从一开始就瞄准了CAD环境下的直接可用性，跳过了仅用于渲染的面片模型思路，所有曲面都做了实体化缝合，不存在破面、重叠面、非流形几何等常见问题，导入主流三维结构设计软件后可直接进行剖切、抽壳、特征编辑，不需要额外做几何修复工作。

　　从实际应用场景来看，该模型可适配两类航模制作需求，一类是翼展220厘米左右的大尺寸像真机制作，这类机型多用于户外油动或大拉力电动动力配置，对机身结构强度、气动外形还原度要求较高，模型的机身截面、机翼安装角、尾翼力臂尺寸都按照实机比例做了还原，可直接作为机身隔框、翼肋加工的基准参考；另一类是翼展120厘米左右的缩小版电动航模，模型本身保留了完整的比例缩放基准，在step格式下可按比例整体缩放至目标尺寸，缩放后各部件的相对位置、气动面的偏转间隙不会出现错位，不需要重新调整装配关系。

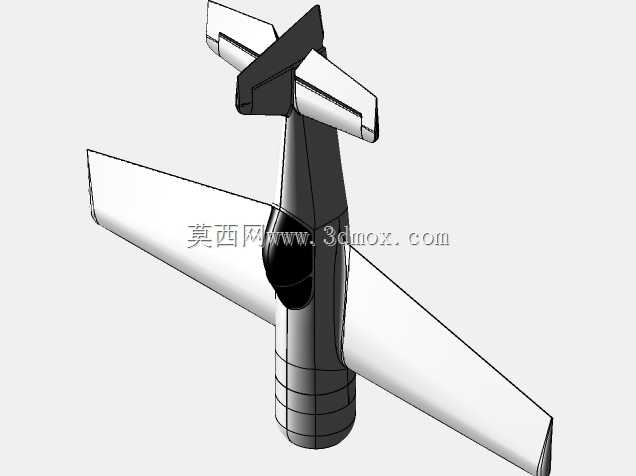

　　设计过程中优先考虑了实体模型的工程实用性，没有为了追求渲染效果添加无意义的倒角、装饰性纹理，所有可见特征都对应实际航模的结构部件：机头部分预留了动力系统的安装空间，可根据动力类型调整电机座或发动机架的安装位置，座舱盖的曲面做了等厚处理，后续做真空吸塑成型时可直接提取曲面作为模具基准；机翼采用单块式结构设计，翼型为对称低速翼型，适合特技飞行的气动需求，机翼与机身的对接位置预留了标准的安装接口，可根据制作需求调整插销孔、舵机安装位的位置；尾翼部分的平尾、垂尾都保留了与机身的连接特征，舵面的偏转边界做了明确的几何区分，后续设计舵机摇臂、连杆传动结构时可直接提取对应位置的尺寸做干涉检查。

　　从安装边界来看，模型的整体外形尺寸按照实机比例还原，机身长度与翼展的比例符合苏31真机的气动布局，起落架安装位置、重心参考点都在模型上做了隐含的几何标记，不需要额外计算就能快速确定整机重心区间，减少首飞调试时的配平工作量。机身内部的空间做了实体化掏空预留，可根据设备安装需求划分电池舱、设备舱、舵机舱的位置，所有舱室的边界都与机身外曲面保持均匀壁厚，既保证结构强度，也能控制整机重量。

　　不同于仅用于外观展示的渲染模型，这款实体模型的所有几何特征都具备工程参考价值，机翼的翼型厚度、机身的截面变化、尾翼的安装角度都经过气动合理性校验，不会出现比例失真、气动面位置错误的问题。在实际制作过程中，可直接基于该模型生成激光切割图纸、3D打印零件文件，不需要重新绘制外形轮廓，能大幅缩短航模从设计到试飞的周期，尤其适合个人航模爱好者、小型航模工作室用于像真机的快速开发，也可作为航空类专业教学中固定翼飞行器结构认知的参考模型，帮助学习者理解特技飞机的气动布局与结构组成逻辑。
