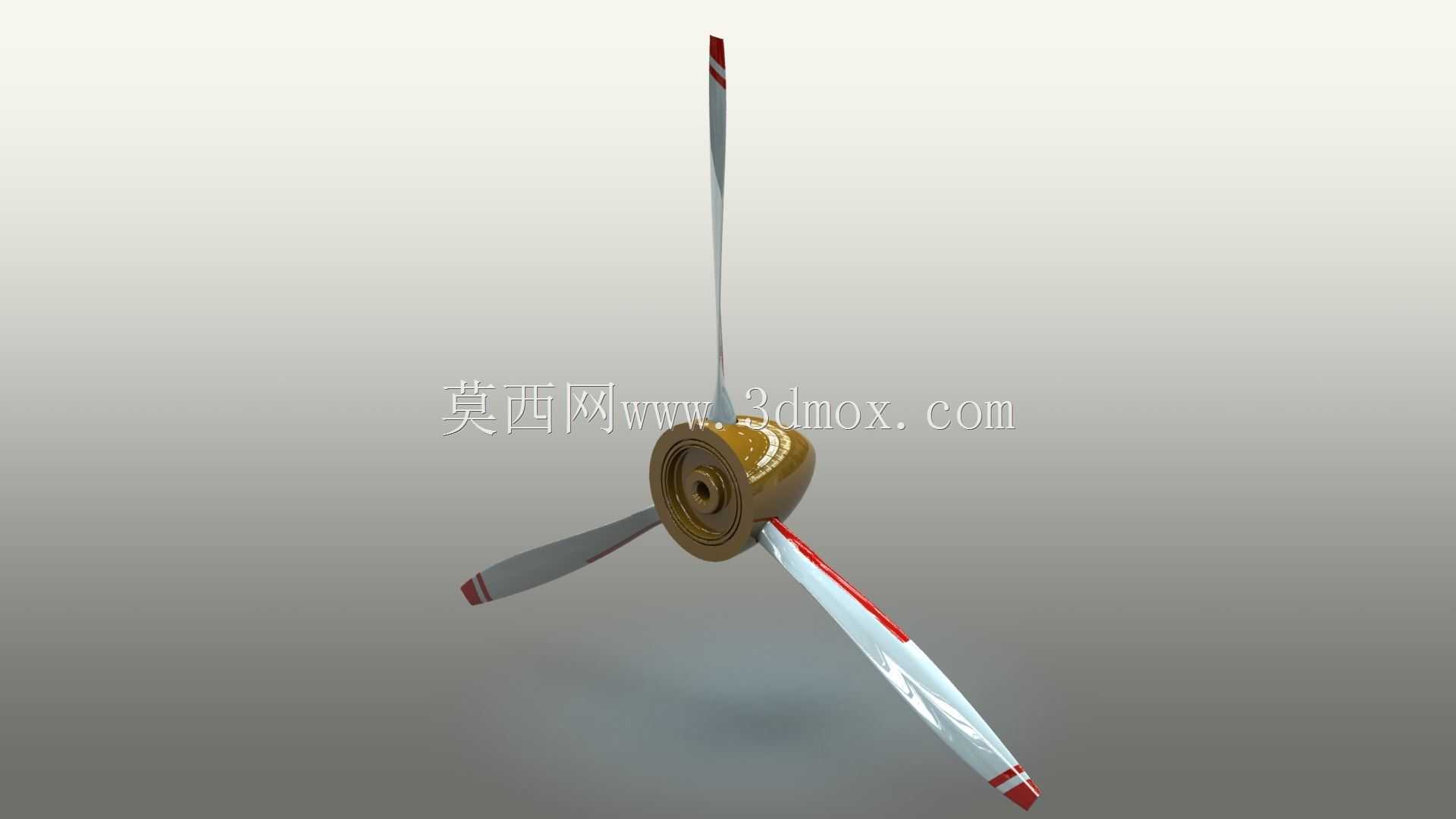

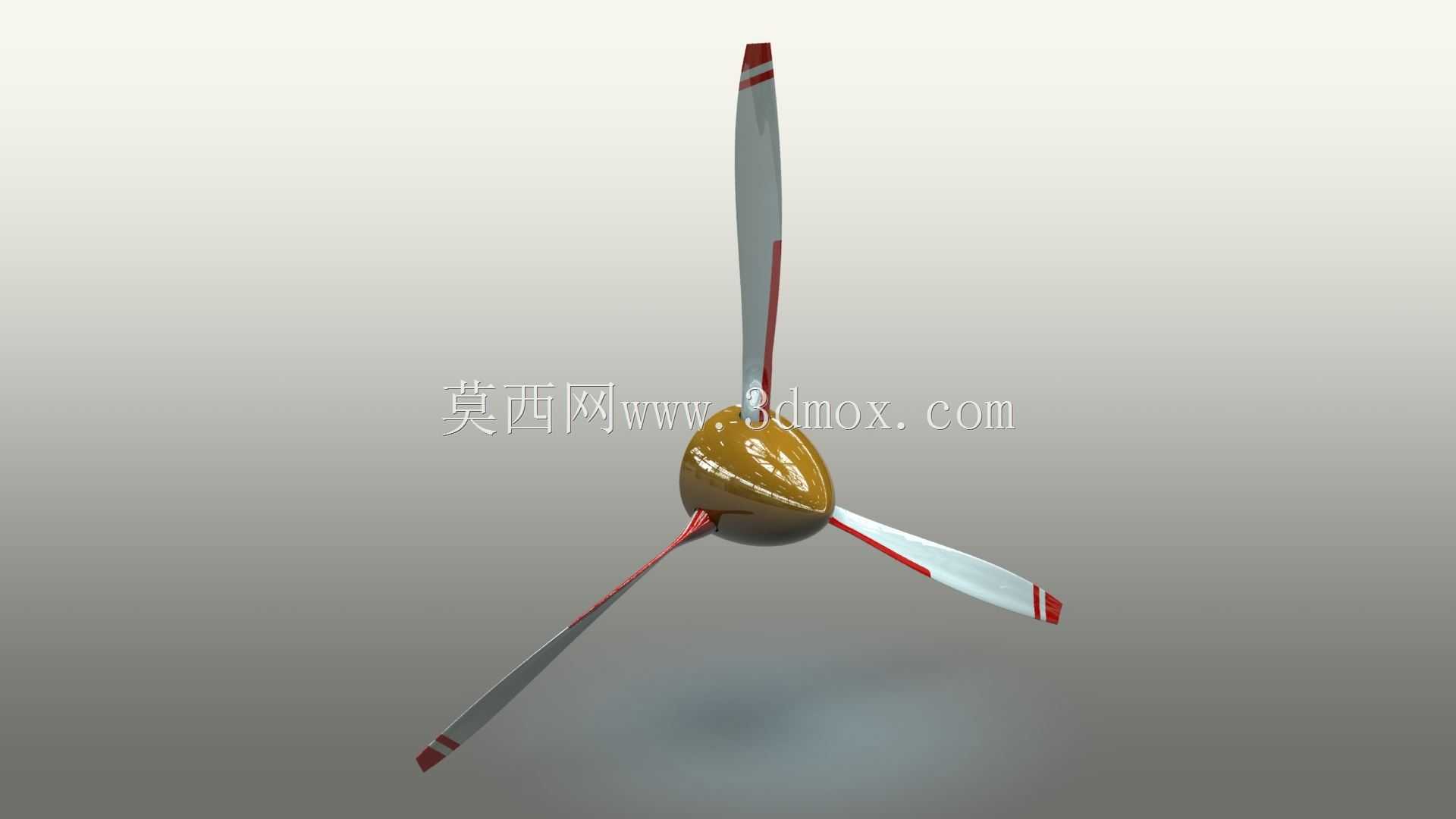

固定螺距2.2米直径航空螺旋桨及配套机头

　　在轻型通航飞机、小型无人机以及实验类飞行器的动力系统匹配中，螺旋桨与机头的组合设计直接决定了动力转化效率、飞行稳定性与整机气动表现，这套固定螺距2.2米直径的螺旋桨搭配配套机头的结构方案，正是面向这类低速通用航空场景做的针对性结构设计。从实际应用场景来看，这类固定螺距螺旋桨不需要配套变距操纵机构，结构复杂度低、维护成本可控，多用于起飞重量在1吨以内的轻型固定翼飞机、长航时测绘无人机，也可作为航空爱好者自制实验类飞行器的动力输出部件，适配排量在1.6L-2.5L区间的航空活塞发动机，在巡航速度120km/h-220km/h的飞行区间内能保持较高的推进效率。

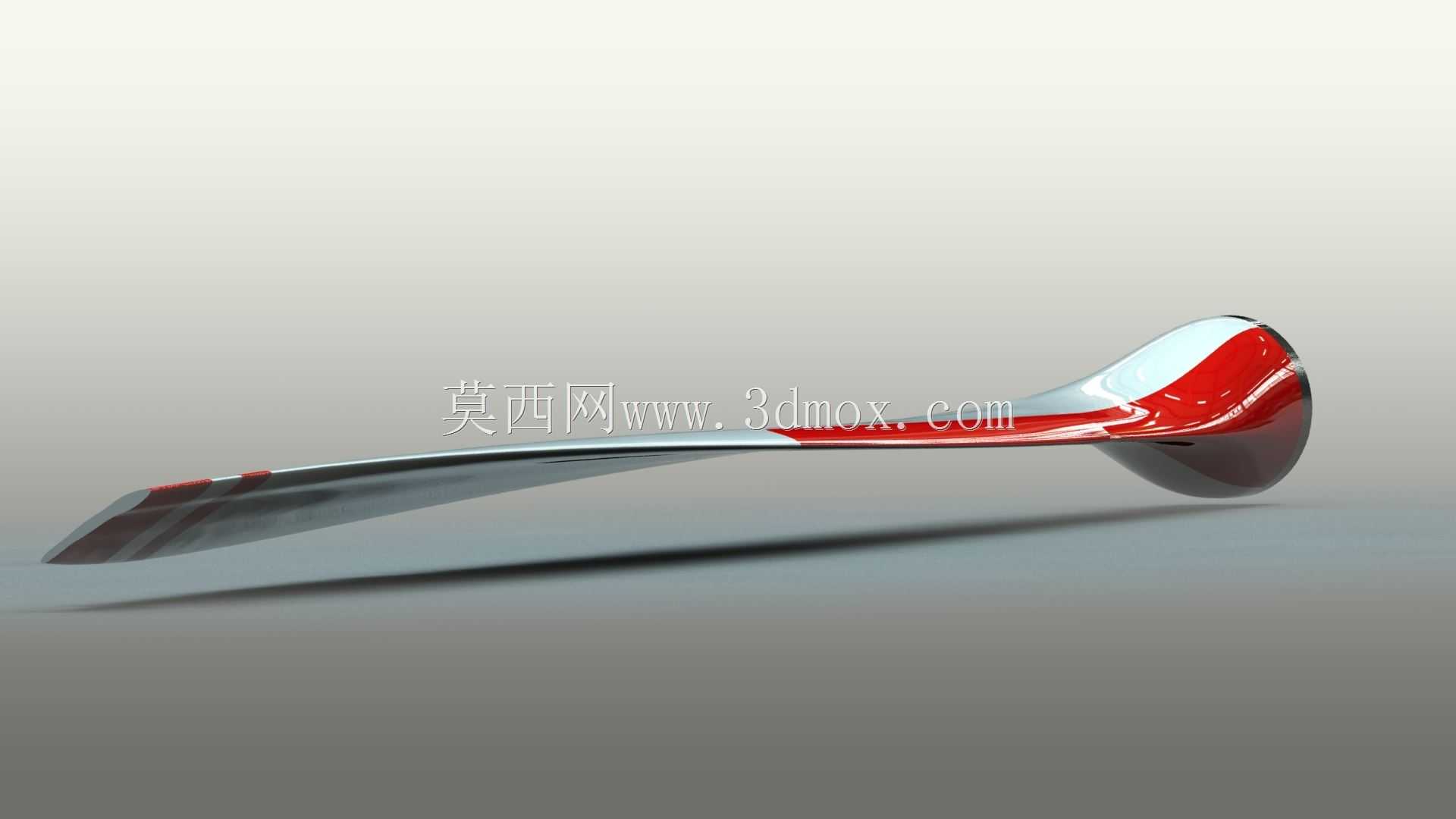

　　从产品功能特性来看，三叶式的桨叶布局相比两叶桨，在相同直径下能获得更大的拉力输出，同时运转时的振动幅值更低，配合流线型的机头整流罩，能够梳理发动机舱前端的紊乱气流，减少桨叶根部的气流分离损失，也能对发动机前端的启动机构、桨毂连接螺栓形成有效防护，避免飞行过程中砂石、雨滴直接冲击连接结构造成损伤。桨叶的翼型沿展向做了渐变设计，根部采用相对厚度更大的翼型保证结构强度，承受发动机输出的扭矩与离心载荷，梢部采用相对厚度更小的层流翼型，降低高速旋转时的翼尖诱导阻力，桨尖的红白标识条则是为了地面试车时能清晰观察桨叶运转状态，避免地面人员误入旋转区域发生安全事故。

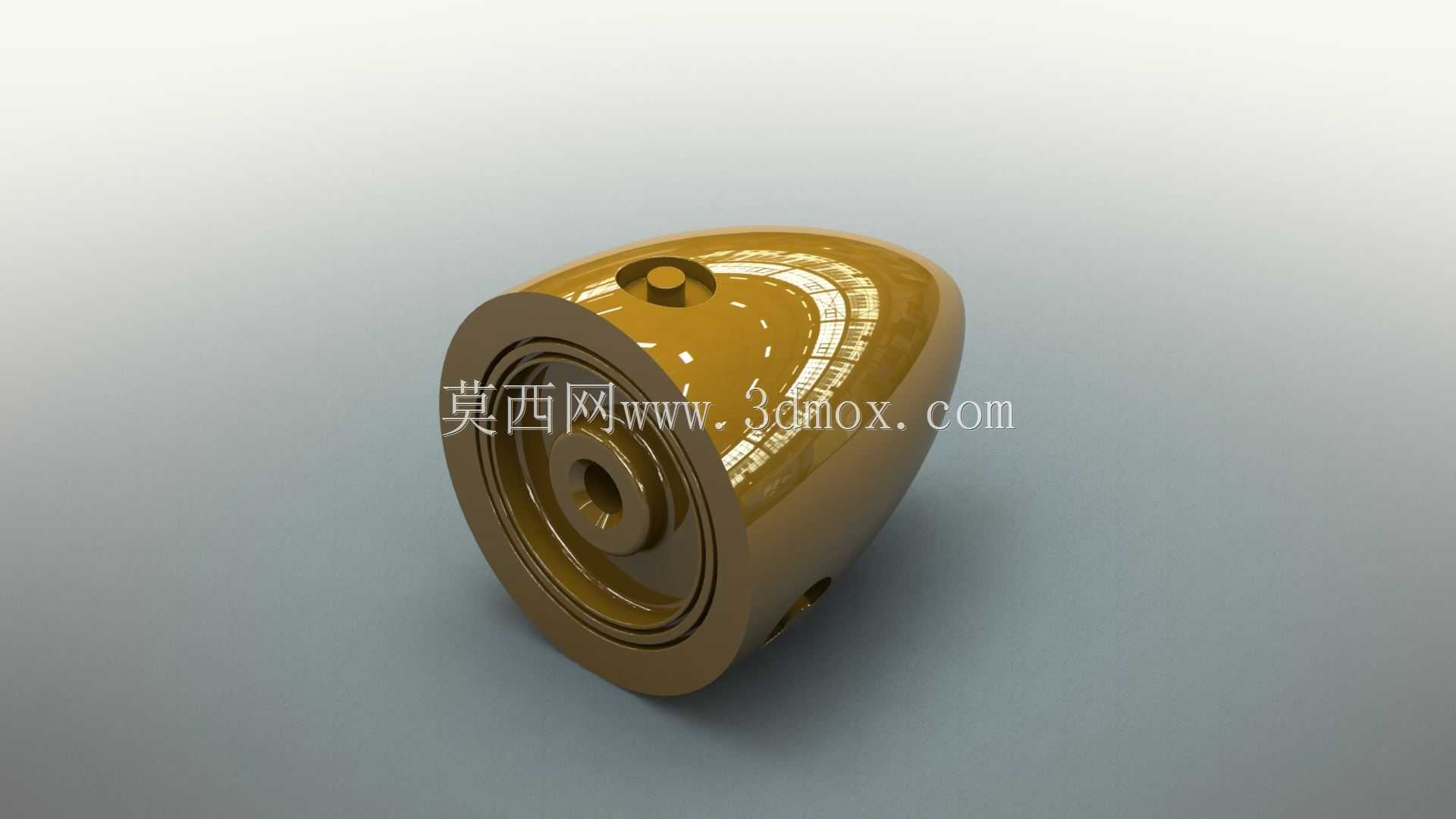

　　设计思路上，整套结构优先保证连接可靠性与气动效率的平衡，桨毂与发动机输出轴的连接采用锥面配合加锁紧螺母的结构形式，能够传递更大的扭矩，同时保证同轴度，减少高速旋转时的偏心振动。机头整流罩采用分瓣式的拼接结构，通过快拆卡扣与发动机架前端的安装环连接，日常维护时不需要拆卸整个桨毂就能快速打开整流罩，检查桨根连接螺栓的预紧力、发动机前端的密封状态。桨叶的角度在出厂时就按照匹配的发动机巡航转速做了固定调校，不需要飞行员在飞行过程中调整桨距，降低了操纵复杂度，对于飞行时长较短的初级飞行员、以及采用自主飞行控制的无人机平台来说，能够减少操纵变量，提升飞行安全性。

　　从外形尺寸与安装边界来看，整套组件旋转直径为2.2米，安装时需要保证桨叶旋转平面与机身前端框架的间隙不小于25mm，避免机身结构变形或者桨叶在离心力作用下发生微量形变时与机身发生碰擦；机头整流罩的最大直径为380mm，能够覆盖多数水平对置四缸航空活塞发动机的前端轮廓，整流罩后端与发动机舱蒙皮的搭接量设计为15mm，能够避免飞行过程中气流从接缝处灌入发动机舱形成额外阻力。桨叶的材料设计适配玻璃钢或者碳纤维复合材料铺层成型工艺，根部的连接嵌件采用高强度铝合金机加工成型，与复合材料桨叶一体固化成型，能够承受最大3500rpm转速下的离心载荷，在1.5倍最大持续拉力的静载荷测试下不会出现结构变形或者连接松脱的问题。

　　在实际装机匹配时，需要注意螺旋桨的旋转方向与发动机输出轴的转向一致，桨叶的安装角误差需要控制在0.2度以内，避免三片桨叶的拉力不均带来的周期性振动，长期使用过程中只需要定期检查桨叶表面是否有裂纹、掉块，连接螺栓的预紧力是否符合要求即可，不需要做复杂的变距机构维护，相比恒速螺旋桨的维护工作量降低60%以上，非常适合用于低成本通用航空飞行器、民用作业类无人机的动力系统配套。整套结构的气动外形经过流场仿真验证，在设计巡航速度下，整流罩与桨叶根部的气流干扰阻力比传统外露式桨毂降低32%，能够有效提升整机的升阻比，增加飞行器的续航时间。
