卫浴方形洗漱收纳清洁五件套结构设计

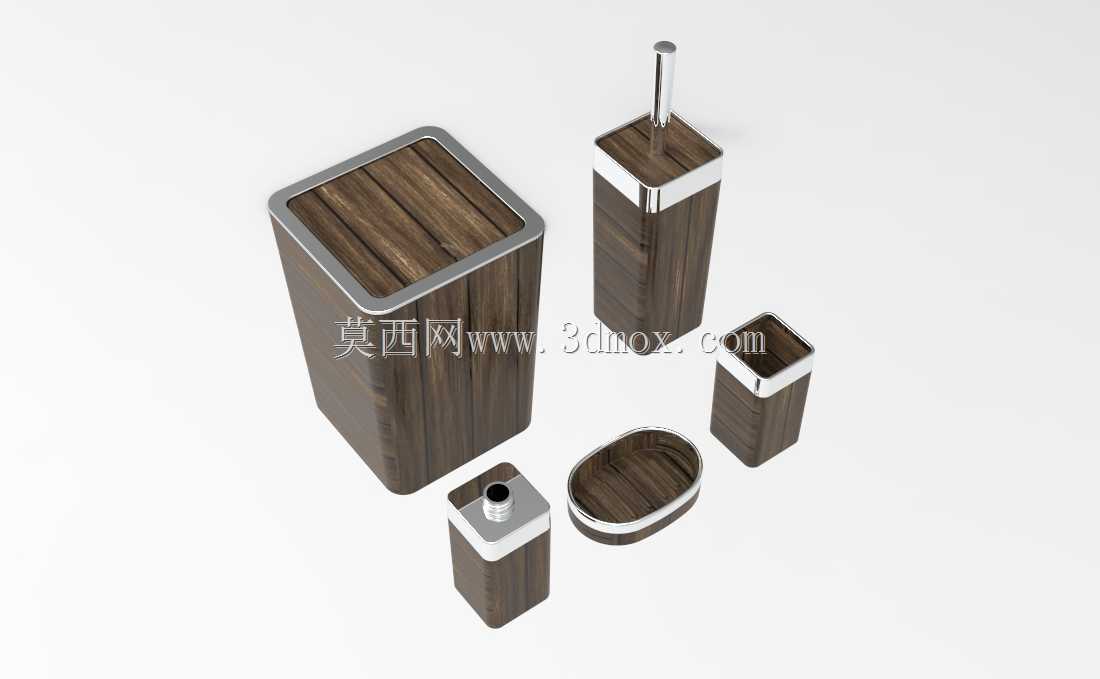

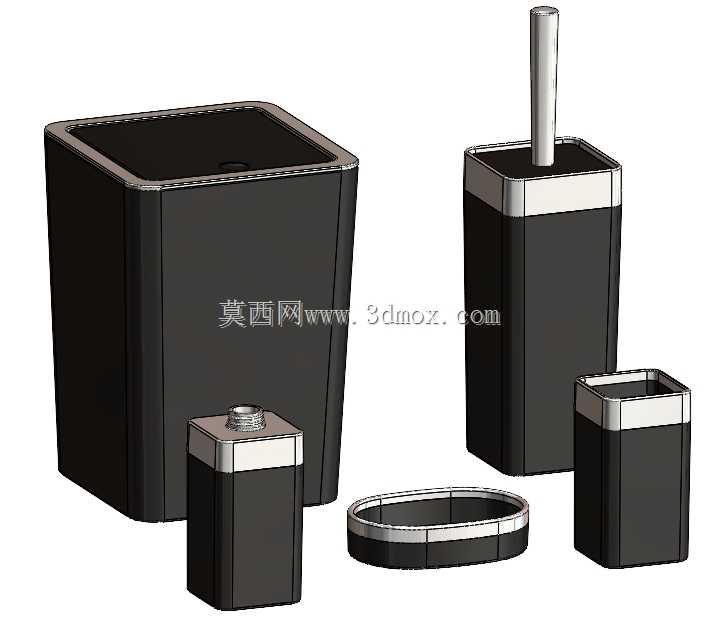

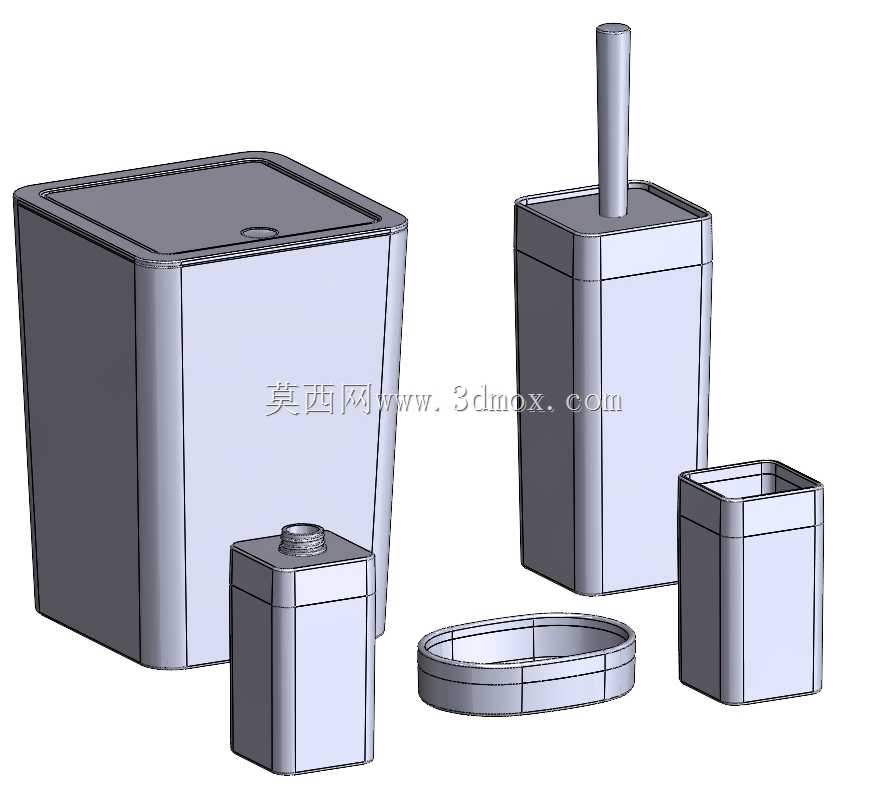

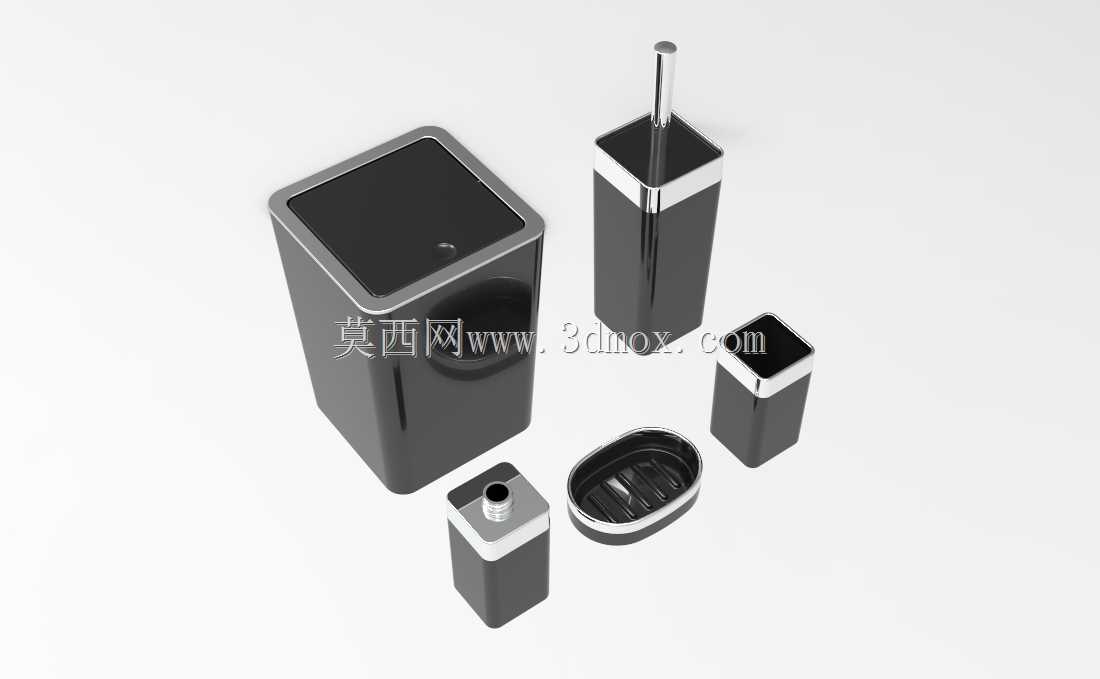

　　这套卫浴套件的结构设计，核心围绕家庭卫浴间、酒店客房卫生间的日常使用场景展开，所有部件均采用统一的方形切角造型，整体视觉风格统一协调，适配现代简约、轻奢风的卫浴空间装修调性。整套产品包含五个独立功能部件，分别对应卫浴场景下的不同使用需求，各部件的尺寸边界经过反复校核，既满足日常使用的容量要求，也不会占用过多台面上的摆放空间，适配常规宽度的洗手台台面布局。

　　其中最大的方形带盖容器为垃圾桶，整体采用直壁方形结构，顶部做内凹式开盖设计，盖体与桶身采用小间隙配合，无需额外铰链结构即可实现稳定盖合，桶身内壁做了2°的拔模斜度，适配注塑生产的脱模要求，桶口边缘做了加厚翻边处理，提升整体结构强度，避免日常取放垃圾袋时出现边缘形变，整体高度控制在220mm左右，长宽尺寸为120mm见方，放置在台面角落不会遮挡台面上的其他洗漱用品。

　　带长杆的高款方形部件为马桶刷套装，刷杆采用金属材质外包ABS塑料的结构，握持段做了防滑纹理设计，刷柄与刷杯的配合处做了定位凸台，刷杯底部预留了沥水孔结构，避免刷体残留的积水长期浸泡刷杆导致霉变，刷杯整体高度为280mm，长宽尺寸为80mm见方，可直接放置在马桶旁的边角位置，不会占用过多通行空间。

　　中等尺寸的方形带泵头部件为皂液瓶，泵头采用标准通用的按压式乳液泵接口，瓶身壁厚控制在2.5mm，保证注塑成型时不会出现缩痕，瓶身内部容量为350ml，可满足普通家庭1-2个月的洗手液使用需求，泵头按压行程控制在10mm，按压力度经过调校，单次出液量控制在1.5g左右，避免出液过多造成浪费，瓶身底部做了内凹式脚垫设计，放置在光滑台面上不会出现打滑移位。

　　最小的方形带盖部件为棉签收纳盒，盖体与盒身采用卡扣式配合，开合阻尼适中，单手即可完成开盖操作，盒内做了简单的分区结构，可分别放置棉签、化妆棉、牙线棒等小型卫浴用品，整体高度为100mm，长宽尺寸为60mm见方，可摆放在皂液瓶旁，方便日常取用。

　　椭圆形的开口部件为皂碟，整体采用浅槽式结构，槽内做了凸起的沥水筋条，使用时香皂放置在筋条上，残留的积水会顺着筋条间隙流到槽底，避免香皂长期浸泡在积水中软化，皂碟底部同样做了防滑脚垫，整体长宽尺寸为120mm*80mm，高度为25mm，可直接摆放在洗手台靠近水龙头的位置，取用十分方便。

　　整套产品的所有外露边角均做了R3的圆角处理，避免日常使用时磕碰划伤，外表面采用亮面抛光处理，搭配顶部的银色装饰圈，视觉质感突出，所有部件的材质均选用食品接触级ABS塑料，耐潮湿、耐卫浴清洁剂腐蚀，长期在高湿度的卫浴环境下使用不会出现变色、脆化问题。各部件的重心均经过校核，放置在台面上的稳定性良好，受到轻微触碰不会出现倾倒洒漏的情况。设计过程中充分考虑了注塑生产的工艺要求，所有部件的壁厚均匀，没有出现壁厚突变的结构，加强筋的厚度控制在壁厚的0.6倍，避免生产时出现表面缩痕，所有配合结构的公差均按照注塑件的通用公差等级选取，保证批量生产时的装配一致性。
