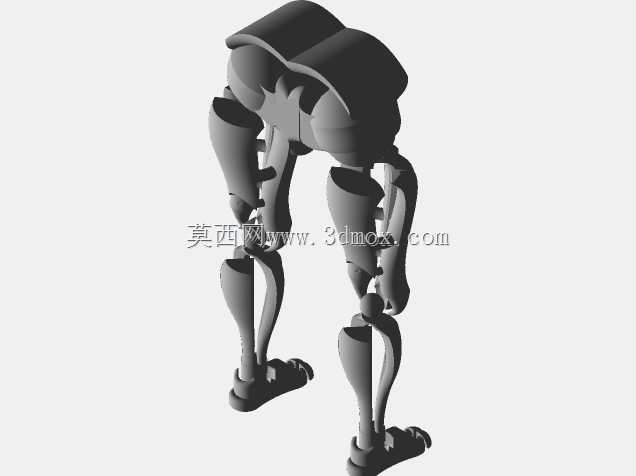

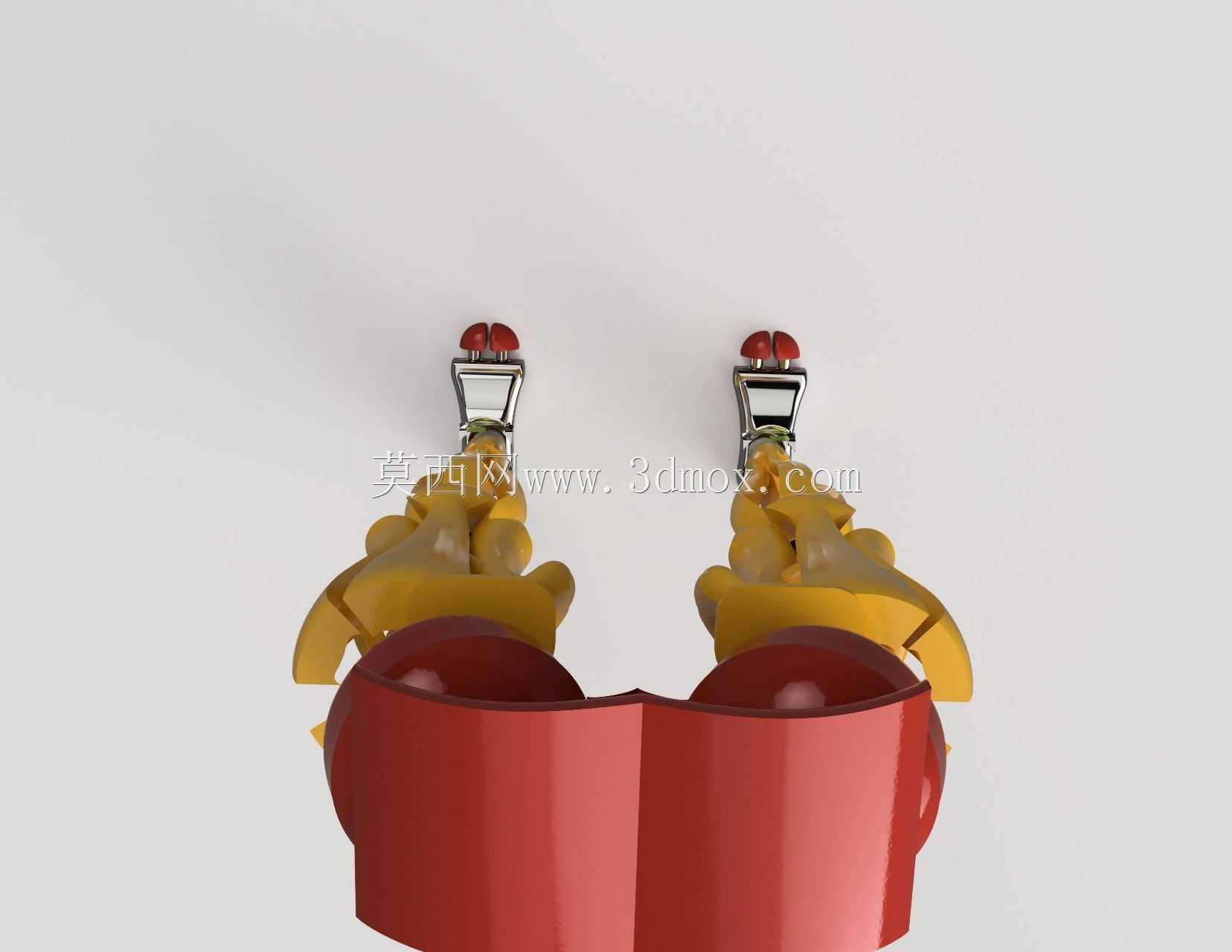

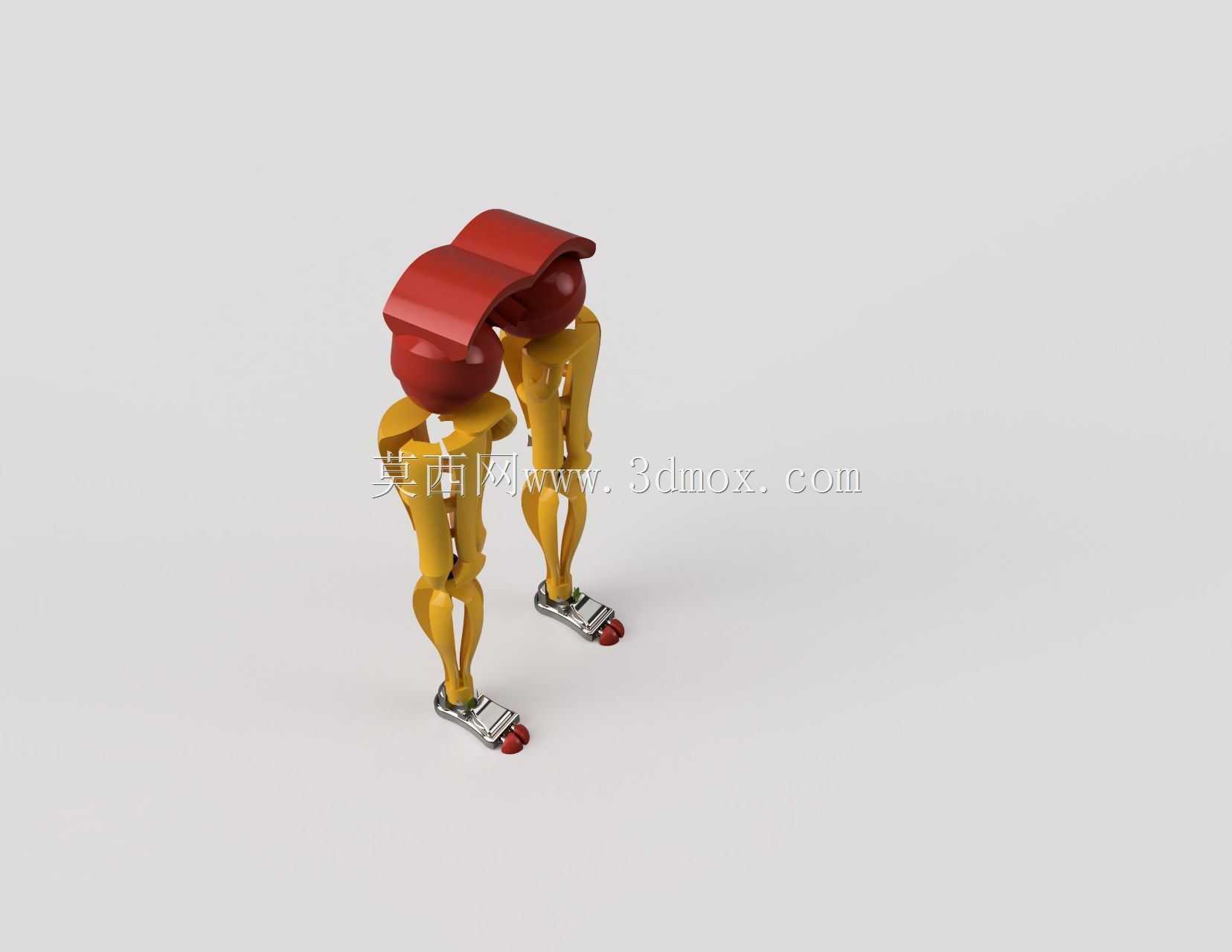

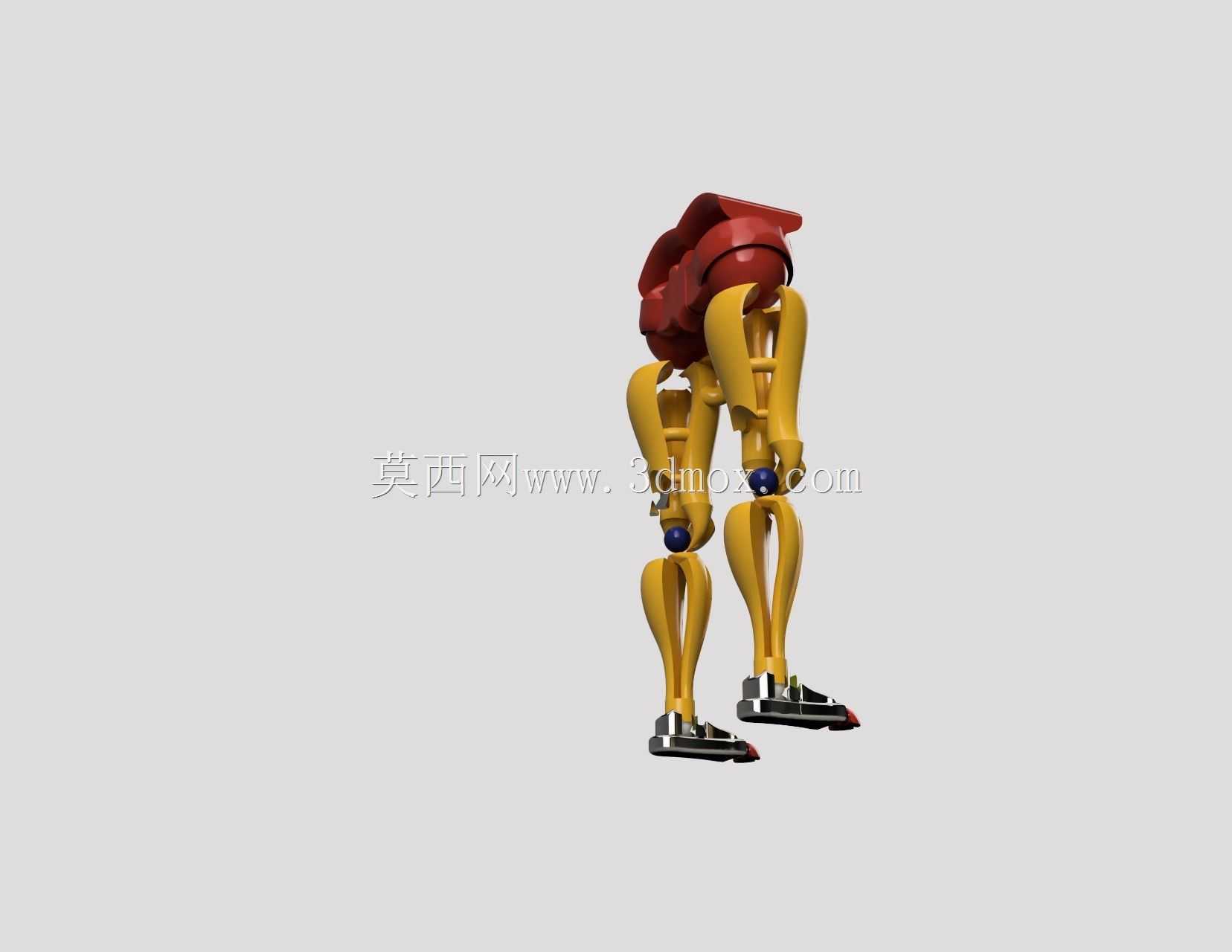

仿人体解剖结构双足机械腿结构设计

　　这款仿人机械腿的结构设计，核心锚定仿人机器人下肢承载、行走适配的实际工程需求，在结构层面尽可能还原人体下肢的解剖运动逻辑，区别于传统工业机械腿的刚性铰接逻辑，其关节排布完全贴合人体髋、膝、踝的生理转动轴线，可适配双足行走、蹲起、上下台阶等类人运动姿态的动作输出。从实际应用场景来看，这类结构可直接适配人形机器人研发、下肢康复外骨骼样机迭代、仿生行走试验平台搭建等领域，在特种作业场景下，搭载该类机械腿的行走机构可适配非结构化地形的通行需求，比如灾后废墟的狭窄通道通行、工业厂区内复杂管廊区域的巡检移动，相比轮式、履带式移动机构，双足仿人结构的落脚点适配性更强，可跨越高度差更大的障碍，对通行路面的平整度要求更低。

　　设计过程中，结构团队首先拆解了人体下肢的骨骼受力逻辑，大腿段、小腿段的截面轮廓参考人体骨骼的力学承载特性做了变截面处理，在髋关节位置预留了多自由度转动的安装接口，可适配三自由度的髋关节驱动组件安装，膝关节位置做了转动角度的硬限位设计，避免过转造成的结构干涉，同时在关节铰接处预留了标准的轴承安装位，可根据负载需求选配不同额定载荷的深沟球轴承或角接触轴承，保证关节转动的同轴度与承载能力。踝关节位置采用了仿人体脚踝的双轴铰接结构，可实现俯仰与侧倾两个方向的转动，适配不平整地面的落脚点自适应调整，足部结构做了仿人足弓的曲面承托设计，在足端预留了防滑垫安装槽与力传感器的安装位，可实时采集行走过程中的足底受力数据，为行走控制算法提供反馈支撑。

　　从安装边界来看，该机械腿的髋部上端预留了标准的法兰连接接口，可直接与仿人机器人的躯干段、外骨骼的腰部固定架做对接安装，接口的螺栓孔位采用通用的圆周均布设计，适配多数现有仿人机器人平台的安装尺寸，无需额外做转接件加工。整体结构的运动包络完全参考成年人下肢的运动范围做设计，大腿段与小腿段的长度比例贴合人体下肢的黄金分割比例，在行走过程中不会出现运动干涉，单腿的侧向摆动预留了足够的安全间隙，双腿并行安装时的内侧间距符合人体双腿的自然间距，不会出现行走过程中双腿磕碰的问题。

　　功能特性层面，该结构的所有铰接位置都预留了驱动元件的安装空间，髋关节位置可容纳盘式伺服电机与谐波减速器的集成安装，膝关节位置可适配直线推杆或者盘式电机的驱动方案，小腿段的内部做了空腔设计，可容纳驱动线路、传感器线束的走线，避免行走过程中线束外露造成的拉扯磨损。结构件的壁厚设计兼顾了轻量化与结构强度，非承载区域做了合理的减材处理，承载区域做了加强筋布局，在保证整体结构刚度满足行走负载要求的前提下，尽可能降低下肢的运动惯量，提升动态行走过程中的响应速度。在实际样机测试场景中，该结构可承载上躯干加负载总重不超过80kg的工况，行走过程中关节转动顺畅，无卡滞点，在蹲起动作中，膝关节的受力分布均匀，无应力集中区域，可满足长时间连续行走测试的结构可靠性要求。

　　不同于多数简化版的双足机械腿结构，这款设计在外形轮廓上也尽可能贴合人体下肢的肌肉轮廓曲线，在做外骨骼产品适配时，可直接搭配柔性外罩使用，无需额外做外形修整，适配服务类人形机器人的外观需求，在康复外骨骼场景中，贴合人体腿部轮廓的结构可更好地与人体腿部绑带配合，提升穿戴的贴合度，减少康复训练过程中结构与人体之间的相对位移，提升康复训练的安全性与舒适度。结构的所有连接孔位都采用公制标准螺纹规格，加工过程中可直接选用标准刀具加工，后期维护更换零件时无需定制特殊规格的紧固件，降低了样机迭代与后期维护的成本。
