AGV设备铸造安装基座结构设计

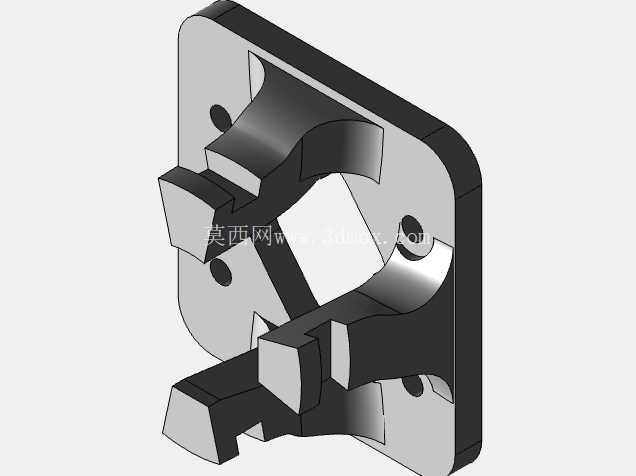

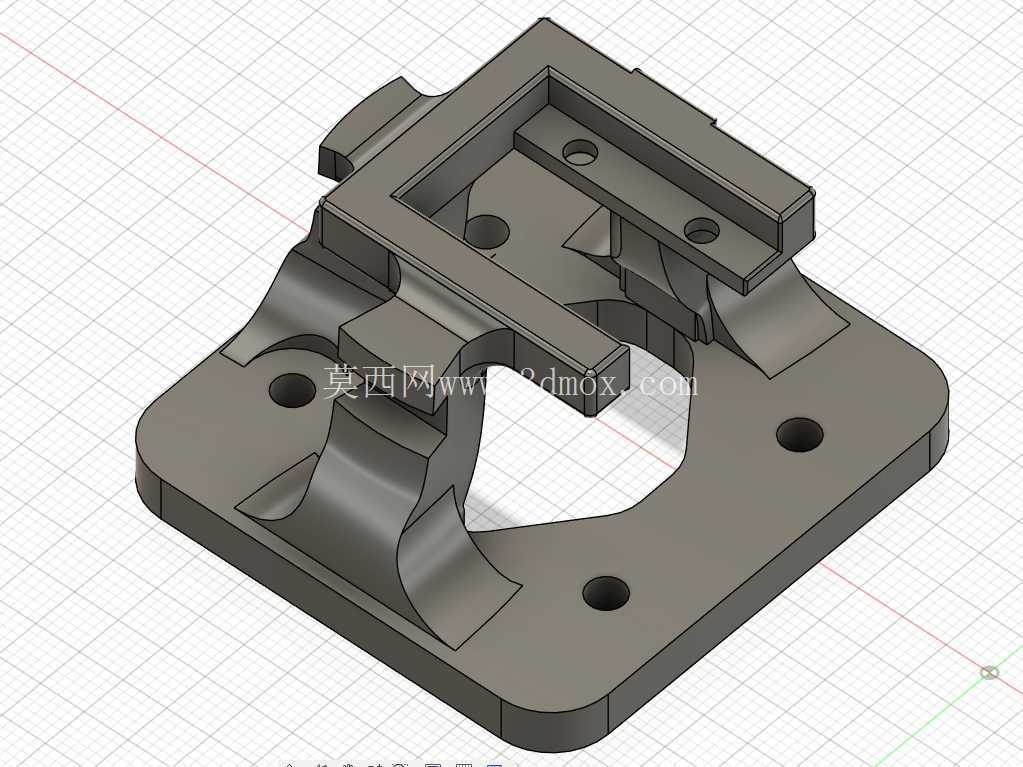

　　这款结构件是AGV车体核心承载安装基座，主要应用于厂内智能物流搬运场景，承担AGV上部功能模块与行走底盘之间的连接、载荷传递与定位约束作用，是AGV机械系统中保障运行稳定性的关键承载部件。从结构设计逻辑来看，基座整体采用方形底板加上部围合安装位的组合构型，底板上均匀分布的六个通孔为安装固定孔，用于将整个基座锁紧在AGV底盘的对应安装面上，孔位的位置度公差控制在0.1mm以内，避免安装后出现应力偏载，保障上部载荷能够均匀传递到底盘行走机构上。

　　上部的围合式框型结构是功能模块的安装定位区，框体内侧设置的两处凸台带孔结构，用于配合销钉实现上部模块的精准定位，限制模块在水平方向的窜动，框体边缘的凸起挡边则可以在垂直方向对模块形成侧向约束，避免AGV启停、转向过程中因惯性导致模块移位。中间区域的镂空设计并非单纯减重，而是预留了上部模块的走线空间与传感器检测窗口，既可以降低整个基座的自重，减少AGV行走过程中的无效载荷消耗，也能为内部线缆排布、光电检测元件的安装留出足够操作空间，避免线缆挤压磨损或者检测信号被遮挡。

　　两侧的曲面支撑肋采用变厚度圆弧过渡设计，从底板位置平滑延伸至上部框体结构，这种设计可以有效分散上部载荷传递过程中的应力集中点，相比直角加强筋结构，铸造过程中更不容易出现缩孔、冷隔等缺陷，同时在承受冲击载荷时，曲面结构能够通过微小形变吸收部分冲击能量，避免应力集中导致的基座开裂。从安装边界来看，基座底板的外轮廓尺寸适配主流中小型AGV的底盘安装空间，安装孔的孔距符合行业通用的安装接口标准，不需要额外加工转接板就可以直接适配多数标准AGV底盘，上部安装位的尺寸则预留了通用功能模块的安装公差，兼容导航模块、顶升机构、载货平台等多种上部组件的安装需求。设计过程中充分考虑了铸造工艺的可行性，所有转角位置都设置了铸造圆角，避免尖角位置出现应力集中同时提升金属液的充型流畅度，基座的壁厚保持均匀，相邻位置的壁厚差控制在2倍以内，防止铸造冷却过程中因收缩不均产生变形。基座的安装面都预留了后续机加工的余量，铸造完成后只需要对底板安装面、上部定位凸台的接触面进行精铣加工，就可以达到装配要求的平面度与粗糙度，减少后续机加工的工序与成本。

　　在实际应用场景中，这类基座需要承受AGV满载运行时的交变载荷，包括启停时的纵向冲击力、转向时的侧向剪切力、路面不平整带来的振动载荷，因此结构设计时通过有限元仿真对受力薄弱位置进行了优化，曲面支撑肋的厚度、安装孔的周边加强结构都经过多轮迭代调整，确保在额定载荷下结构的最大变形量控制在0.05mm以内，不会影响上部导航、检测元件的精度。上部框体的开口尺寸经过反复校核，既能够满足上部模块的安装操作空间需求，也不会因为开口过大降低整体结构的刚性，框体侧边的缺口结构是为了方便模块安装时的快速对位，操作人员不需要反复调整角度就可以将模块滑入安装位，提升装配效率。底板上的安装孔采用沉孔设计，锁紧螺栓安装后螺栓头不会突出底板平面，避免基座安装时与底盘表面出现间隙，保障安装贴合度。整个结构没有多余的冗余设计，每一处构型都对应明确的功能需求，无论是铸造工艺性、装配便利性还是实际承载性能，都充分匹配AGV设备长时间连续运行的使用要求，能够适应厂内车间多尘、小幅颠簸的复杂运行环境，保障AGV运行过程中上部功能组件的位置稳定性。
