Y型分流双向通行楼梯结构设计

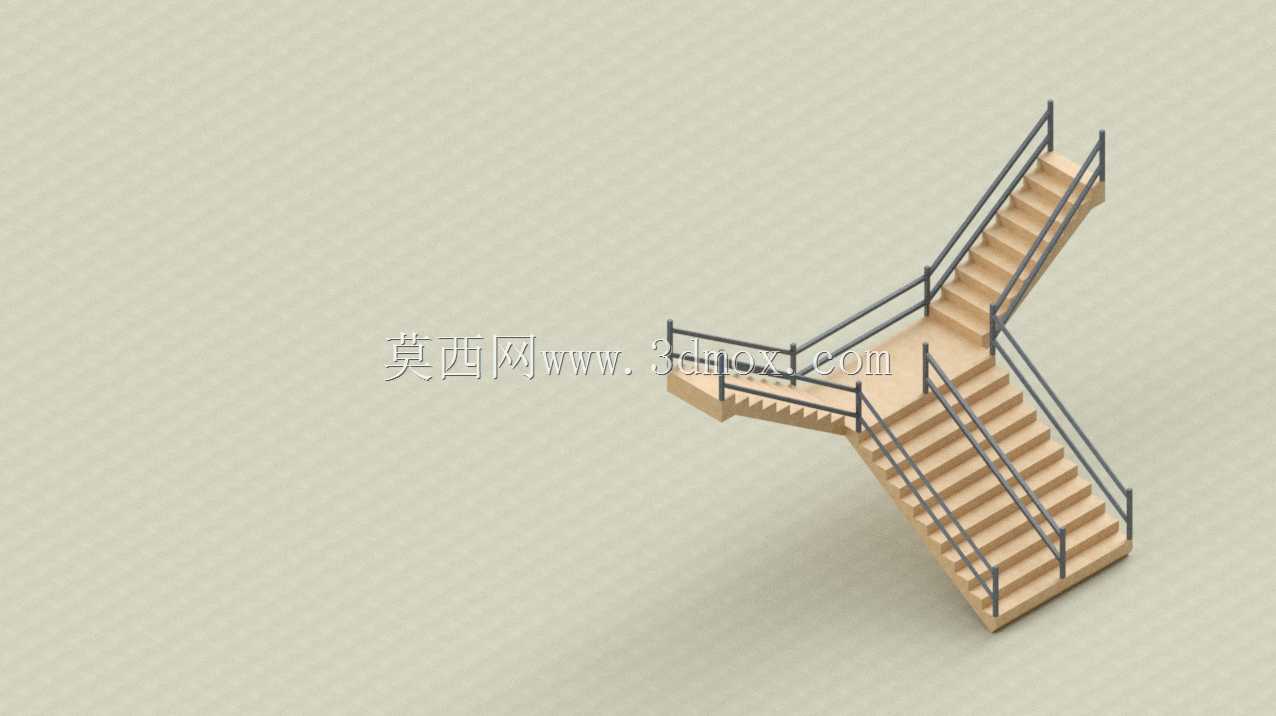

　　这款双向分流楼梯的结构设计，核心适配多层建筑中层间人流双向分流通行的场景，常见于工业厂房操作平台连通、小型公共建筑层间交通、复式空间上下层衔接等位置，相比单跑直梯，它能在相同的竖向投影范围内实现两个方向的人流分流，避免单梯段上下通行的人流对冲，提升通行效率的同时也能压缩楼梯占用的平面空间。从结构功能来看，整个梯体分为三个衔接段，底部为单跑直梯段承接下层地面，到中间转向平台后分为两个对称的斜向梯段，分别通往上层两个不同方向的平台接口，三个梯段的坡度统一控制在30度到35度的常规民用与工业梯段舒适坡度区间，踏步高度统一设为150mm，踏步宽度设为280mm，符合人体工程学的步幅要求，上下通行时不会出现步幅适配差导致的磕碰、踏空风险。

　　两侧及中间分流位置的扶手采用圆管型材制作，扶手高度设置为900mm，从踏步前缘垂直向上测量，符合临边防护的安全要求，扶手立柱间距控制在120mm以内，避免人员从栏杆间隙滑落，扶手与梯段侧边的固定采用预埋螺栓连接，保证连接强度，承受常规侧向推力时不会出现松动变形。设计过程中首先确定了上下层的竖向高差，根据总高差计算单段踏步的数量，保证所有踏步的高度、宽度参数完全一致，避免出现高低步带来的通行安全隐患；中间转向平台的尺寸设置为1200mm见方，足够两人在平台位置侧身避让，平台的承重结构与梯段的承重梁做一体化衔接，荷载传递路径直接，从踏步板传递到梯段斜梁，再传递到上下层的结构梁与中间平台的支撑柱，整体承重按民用建筑楼梯3.

　　5kN/㎡的活荷载标准设计，满足常规人员通行的承重要求。安装边界方面，底部梯段的下端需要与下层地面的预埋钢板做焊接固定，上端与中间平台的支撑框架连接，上部两个分流梯段的上端分别与上层结构的预留接口做刚性连接，整个梯体的平面投影为Y型，安装前需要确认上层两个出口的中心距与梯段上端的接口间距匹配，竖向安装时需要保证梯段的垂直度偏差不超过千分之一，避免梯段倾斜导致踏步面不水平，出现积水、打滑的问题。梯段的踏步板采用防滑纹理设计，表面做防滑处理，即使在有少量水渍、油污的工业场景下，也能保证鞋底与踏步面的摩擦力，降低滑倒风险；扶手的圆管边缘做倒圆角处理，没有尖锐棱角，人员倚靠、抓握时不会出现划伤。在空间适配性上，这款双向楼梯相比双跑平行楼梯，

　　不需要设置折返的中间平台，在层高3米左右的空间内，整体平面占用尺寸约为3.2米长、2.8米宽，比同通行能力的双跑楼梯节省约15%的平面空间，适合空间紧凑、需要两个方向分流的层间连通场景，比如厂房内两个相邻操作平台与地面的连通，不需要设置两个独立楼梯，用这一部双向梯就能实现三个点位的连通，减少结构施工量与空间占用。结构受力计算时，梯段斜梁采用矩形截面型材，截面尺寸根据梯段跨度选定，单段梯段跨度不超过3.5米时，斜梁的挠度控制在跨度的1/400以内，正常通行时不会出现明显的颤动感，提升通行时的安全感；中间平台的支撑柱采用方形型材，柱脚与地面做膨胀螺栓固定，柱顶与平台框架焊接，保证平台的整体稳定性，多人同时在平台停留时也不会出现晃动。
