减压阀阀体连接结构二维工程设计图

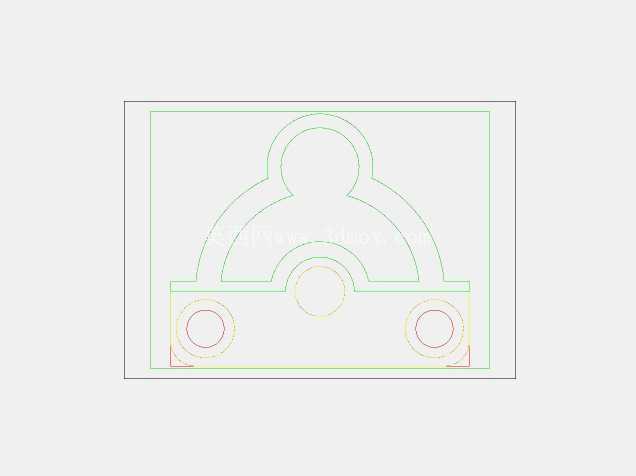

　　在工业流体输送管网、工艺生产管路系统中，减压阀是保障下游管路压力稳定、避免超压损坏后端设备的核心阀件，这类阀件的阀体连接结构设计，直接决定了阀件的安装适配性、密封可靠性与长期运行稳定性。本次呈现的是减压阀阀体连接端的二维结构设计图，从图面的轮廓布局来看，设计阶段优先考虑了现场安装的操作空间预留，阀体上部的圆弧凸起结构，是为内部阀芯调节组件预留的安装腔体，腔体轮廓采用大圆弧过渡，一方面可以降低流体在腔体内的紊流概率，减少流阻损失，另一方面也能避免应力集中，提升铸件毛坯的结构强度，降低铸造过程中出现缩孔、裂纹的缺陷概率。

　　下部的三个圆形安装孔位，呈对称式布局，两侧的孔位为管路对接的螺栓过孔，中间的同轴孔为流体进出的主流道孔，这种布局方式可以保证阀件安装后受力均匀，在长期受管路振动、流体压力脉动的工况下，不会出现单侧受力导致的密封面渗漏问题。从设计思路上看，该结构没有采用复杂的异形轮廓，所有外轮廓均采用直线与圆弧相切过渡，既降低了毛坯铸造的模具开制难度，也减少了后续机加工的走刀路径，能够有效控制生产制造成本。在安装边界的考量上，阀体下部的平直安装面，加工时需要保证平面度公差控制在0.05mm以内，这样才能在与管路法兰对接时，配合密封垫片实现均匀压紧，避免出现局部压不实导致的渗漏。

　　两侧螺栓孔的中心距尺寸，是匹配通用管路法兰的标准规格设计，不需要额外制作过渡连接件，就可以直接和同通径的工业管路对接，能够大幅缩短现场安装的施工周期。主流道的孔径设计，是匹配额定通径下的流量要求计算得出，孔壁的粗糙度要求控制在Ra3.2以内，减少流体流经时的沿程阻力，同时也能避免流体中的杂质在孔壁附着堆积，长期运行后造成流道堵塞。上部的腔体与下部主流道采用同轴度公差约束，保证后续装入的阀芯组件可以和流道保持对中，避免阀芯偏磨导致的压力调节失效、内漏等问题。在实际工况应用中，这类结构的减压阀可以适配净水供水管网、压缩空气管路、低压蒸汽输送系统等多种场景，结构的对称设计让阀件不需要区分安装方向，降低现场施工的出错概率。

　　从结构强度校核的角度，上部腔体的壁厚取值，是按照公称压力1.6MPa的工况预留了足够的安全余量，即使出现短时的压力超调，也不会出现阀体开裂的问题。外轮廓的圆角设计，除了降低应力集中之外，也能避免安装维护过程中尖锐棱角对操作人员造成划伤，符合工业设备的安全设计要求。在建模出图的过程中，所有尺寸标注都需要考虑加工工艺的可行性，比如螺栓孔的沉头深度，要匹配对应规格螺栓的头部尺寸，保证螺栓拧紧后头部不会突出安装平面，避免和周边管路部件产生干涉。主流道入口处的倒角设计，是为了安装时引导密封件就位，避免密封件被切边导致密封失效。这类阀件的连接结构设计，看似是简单的轮廓排布，实则每一处线条的位置、每一段圆弧的半径，都需要结合流体力学、材料力学、加工工艺、安装适配性等多维度的工程需求反复校核，任何一个尺寸的偏差，都可能导致阀件安装困难、运行渗漏、调节失效等问题，最终影响整个管路系统的稳定运行。
