仿Wendelstein7-X仿星器聚变装置结构

　　这套三维结构完整还原了磁约束聚变领域的仿星器核心构型，区别于传统托卡马克的对称环向设计，其非平面的环形磁体排布、模块化的真空室分段结构，完全围绕等离子体的稳态约束需求搭建。从实际科研应用场景来看，这类装置主要用于可控核聚变领域的基础物理实验，验证无大电流等离子体的长时间稳定运行可行性，解决托卡马克方案中等离子体电流破裂带来的运行风险，为未来商用聚变堆的稳态运行提供技术路径支撑。

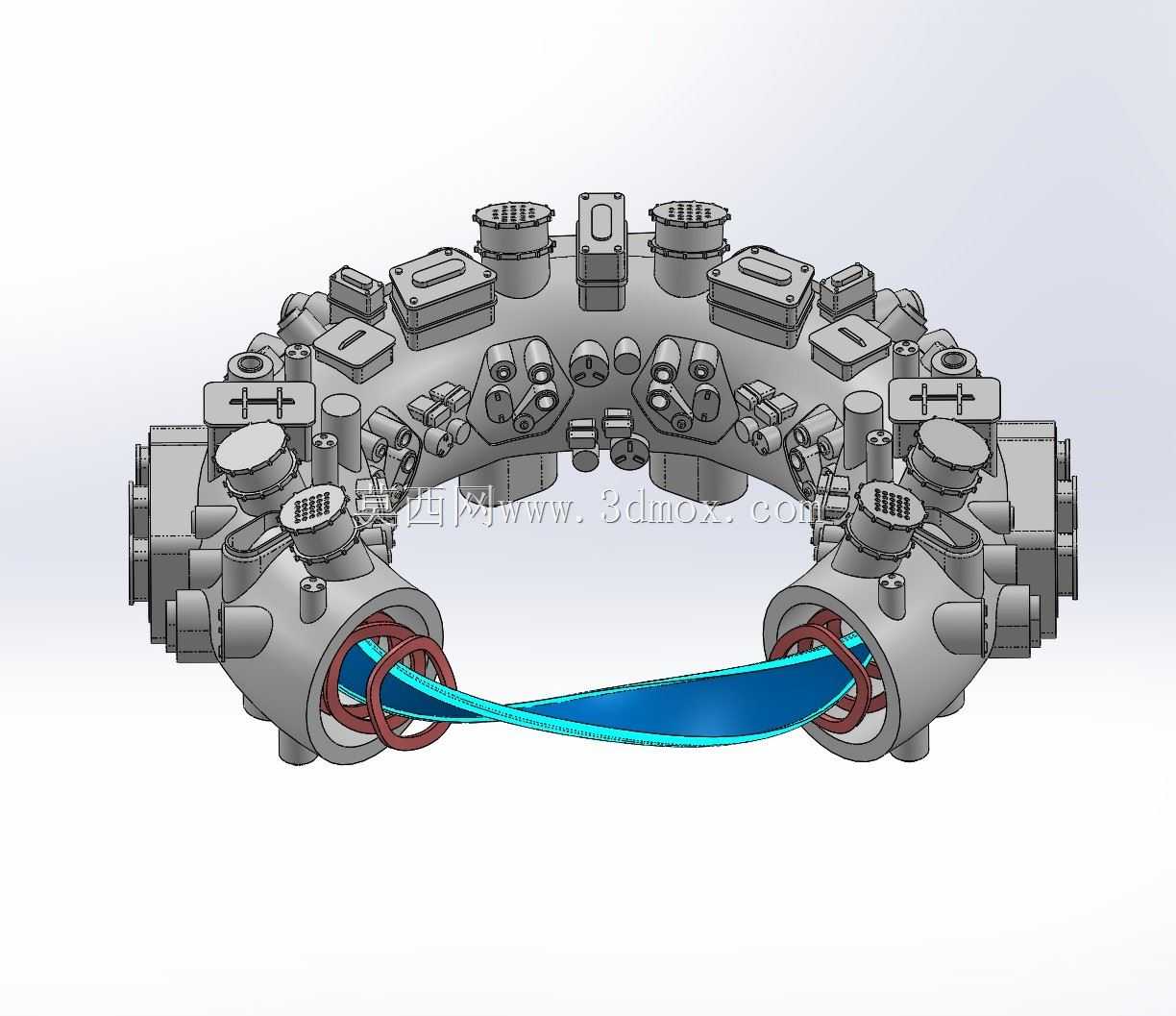

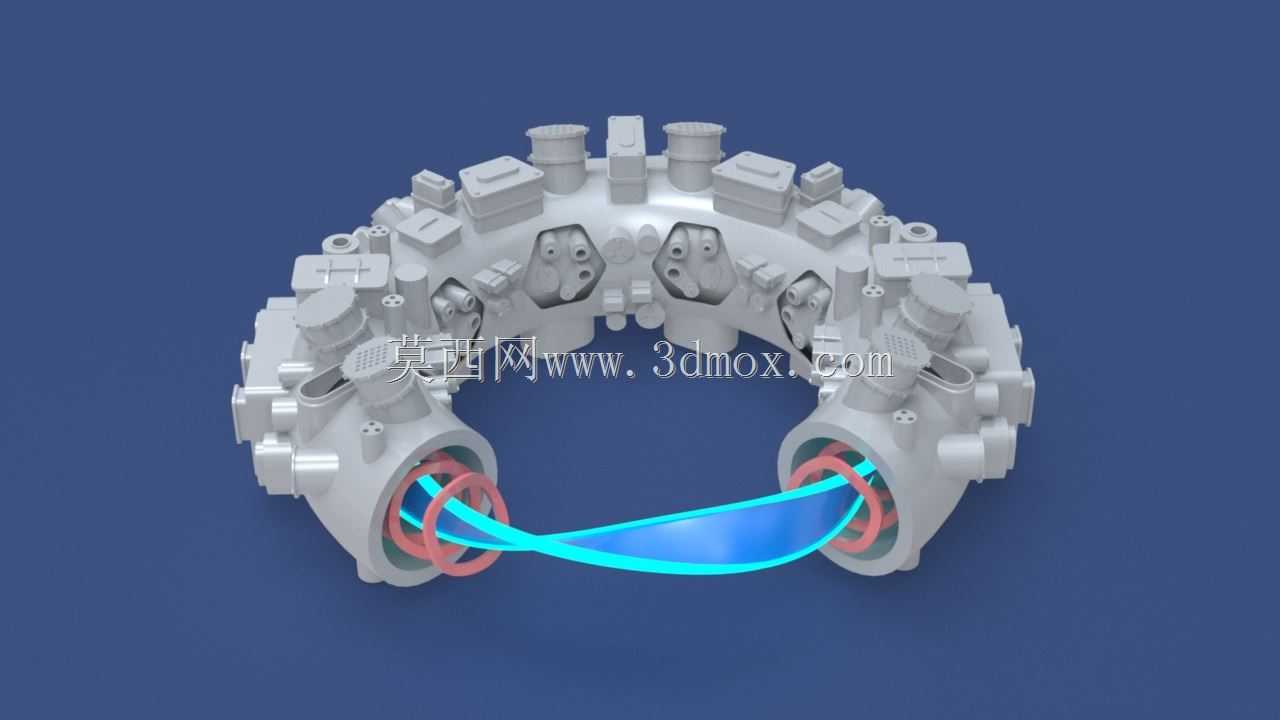

　　从功能特性上看，整个装置的核心功能是通过特殊构型的磁体线圈产生扭曲的三维磁场，将高温等离子体约束在真空室内部，避免等离子体与器壁直接接触导致的热量损失与器壁损伤。模型中可以看到环形主体上均匀分布的多个磁体模块安装位，每个安装位的接口都做了标准化的法兰定位设计，对应实际装置中不同功能的线圈组——包括环向场线圈、极向场线圈以及仿星器特有的非平面扭曲线圈，不同线圈的电流配比可以精准调整磁场位形，匹配不同参数下的等离子体约束需求。真空室段采用分段式焊接结构，每一段真空室都预留了诊断窗口、加热系统接口、抽气接口与等离子体注入端口，这些端口的位置都经过磁流体力学仿真优化，避开磁力线与器壁的直接交汇区，减少高能粒子对端口部件的冲刷。

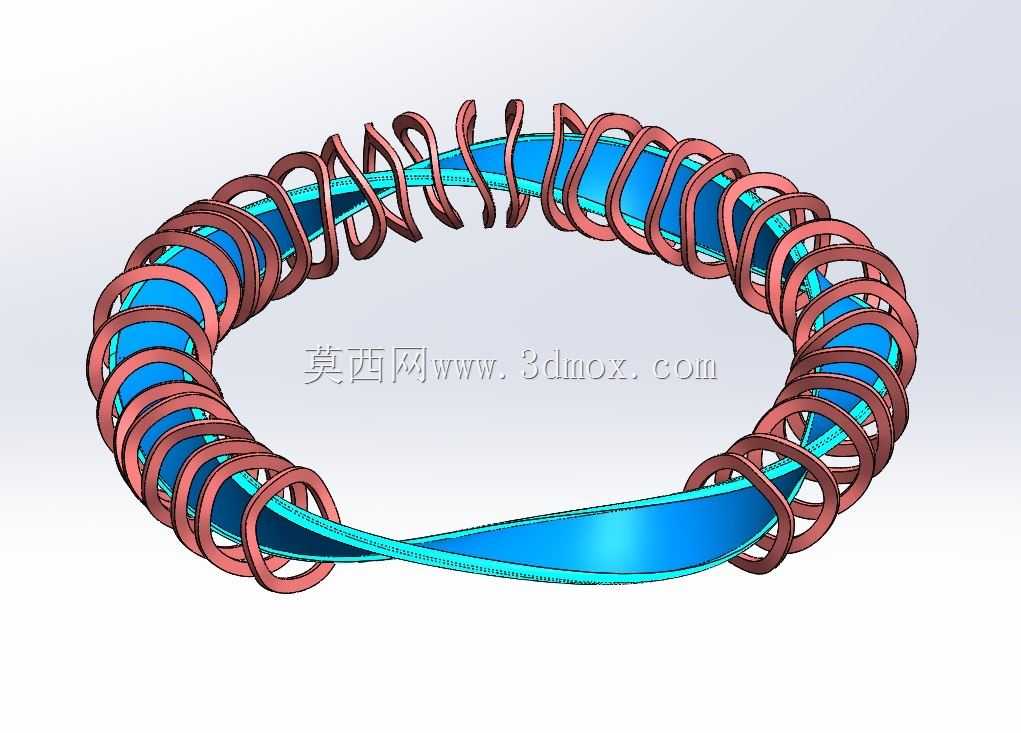

　　设计思路上，整个构型完全围绕磁流体平衡的计算结果展开，没有采用常规回转体的对称设计，每一段磁体的弯曲角度、真空室的截面形状，都是通过求解三维磁流体平衡方程迭代得出，确保磁力线在环形腔内形成闭合的磁面，将带电粒子约束在磁面内部。模型中可以看到真空室内部的蓝色带状结构，就是模拟的闭合磁面形态，其扭曲的形态完全匹配非平面线圈产生的磁场分布，两端的红色轮状结构对应磁体的端部支撑与馈电接口，承担线圈的重力载荷与电磁载荷，同时为线圈提供冷却介质的通路。

　　从安装边界与尺寸配合来看，整个环形装置的所有模块都采用统一的定位基准，相邻真空室段的法兰连接面都做了高精度的止口设计，确保组装后整个环形的圆度与磁体位置精度控制在毫米级——这类装置对磁体位置的偏差极其敏感，毫米级的位置误差就可能导致磁面破裂，造成等离子体约束失效。每个磁体模块都设计有独立的支撑结构，将电磁力产生的载荷传递到外部的支撑桁架上，避免载荷直接作用在真空室壁上导致薄壁结构变形。真空室壁采用薄壁双层结构，中间预留冷却介质流道，同时在面向等离子体的一侧预留了第一壁部件的安装槽，可根据实验需求更换不同材料的面向等离子体部件，测试不同材料在高能粒子轰击下的损耗特性。

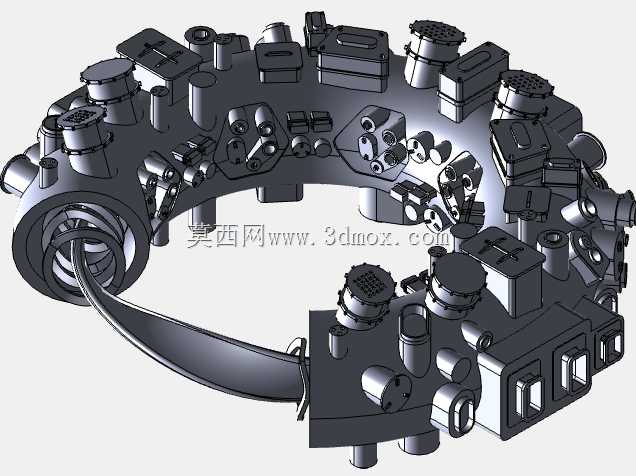

　　在实际工程落地中，这类装置的组装需要借助高精度的激光测量系统，逐个调整每个磁体模块的空间位置，确保所有磁体的位置偏差满足磁场设计要求，模型中预留的多个安装基准面，就是为现场组装的测量定位提供基准。装置外围的各类方形、圆柱形接口，分别对应不同的辅助系统：包括电子回旋加热、中性束注入的传输通道，等离子体参数诊断的探针安装位，真空抽气机组的连接法兰，以及冷却系统、供电系统的管路接口，所有接口的位置都经过干涉校验，确保外围辅助系统安装后不会与磁体支撑结构产生空间冲突，同时满足管路的最小弯曲半径要求，减少流体阻力与线路损耗。
