木材包装滚筒线配套自动喷漆机构

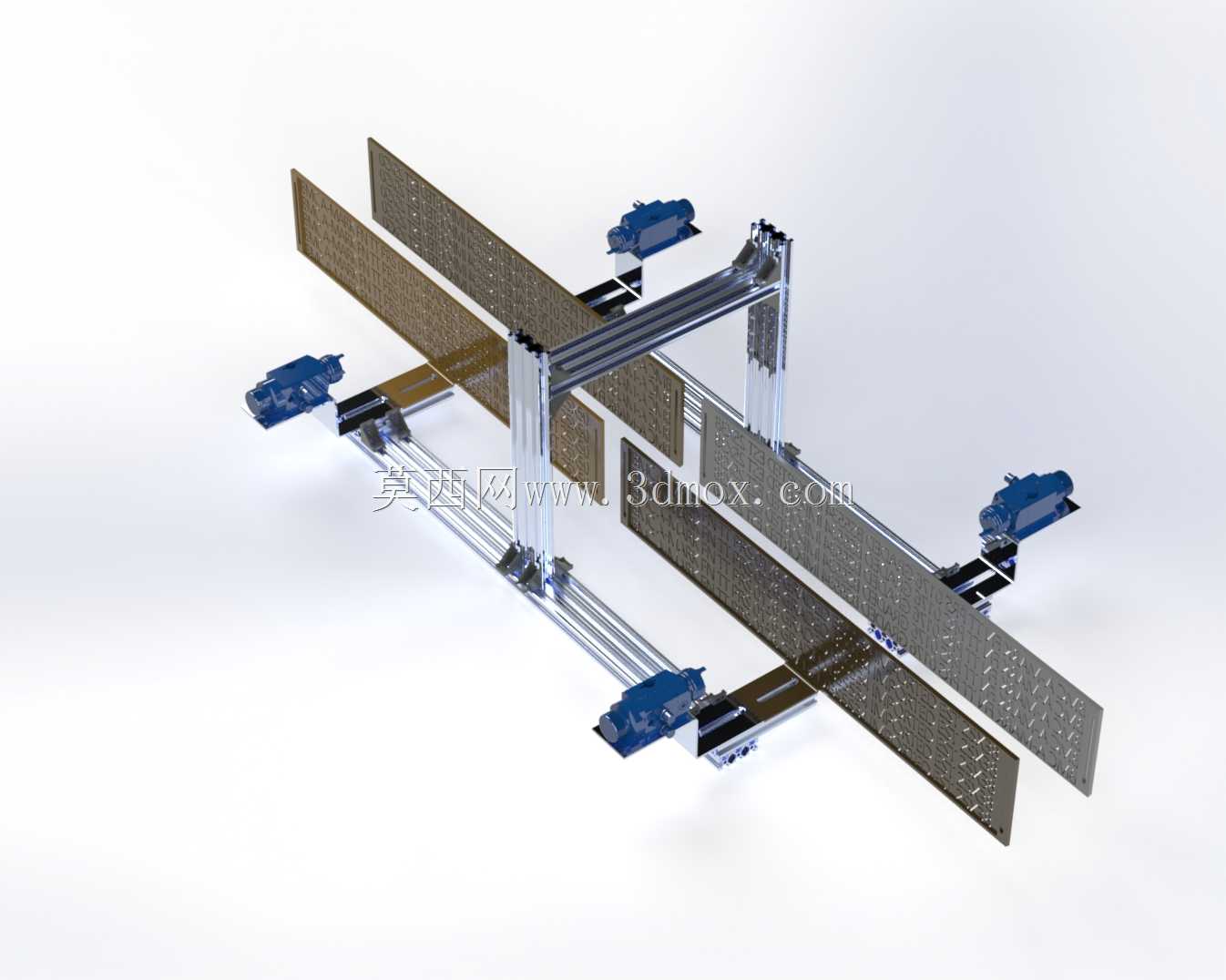

　　这套自动喷漆机构主要适配木材加工后端的包装标记工序，对接现有滚筒输送线的生产节拍，解决传统人工标记喷涂效率低、涂层均匀度差、漆雾散逸影响作业环境的痛点。整套机构采用龙门式跨线安装结构，主体框架选用标准工业铝型材拼接搭建，无需对原有滚筒输送线做大规模结构改造，安装时仅需在输送线两侧预留300mm的固定工位，将框架支脚通过膨胀螺栓与地面固定即可，整体跨距适配宽度1200mm以内的标准滚筒输送线，纵向作业覆盖长度可达2400mm，能够满足常规木材包装件的整面喷涂标记需求。机构搭载的夹持组件专门适配对应型号工业机器人的末端安装接口，夹具采用快换式设计，夹持端做了耐漆雾腐蚀的特氟龙涂层处理，避免长期作业后漆层堆积影响夹持精度，

　　夹持行程可通过调节气缸限位块适配不同厚度的包装件，夹持力控制在15-25N区间，既保证转运过程中包装件不发生位移，也不会压损木质包装的边缘结构。作业逻辑上，机构与前端滚筒输送线做信号联动，当待喷涂包装件输送到预设工位时，输送线暂停运行，定位气缸伸出对包装件做侧向定位，消除输送过程中的累计位置偏差；机器人从初始待机位启动，先移动到包装件上方的活动检测位，通过末端搭载的距离传感器确认包装件实际高度与位置偏差，随后驱动夹持机构下降，将定位框架罩在包装件四周，框架边缘设置的柔性挡边与包装件表面贴合，形成相对封闭的喷涂作业腔，避免漆雾飞溅到输送线其他区域。自动喷枪安装在夹持框架的横向导轨上，可沿包装件长度方向做匀速往复运动，喷枪的喷涂压力、

　　移动速度、喷嘴距工件表面的距离都可根据涂料类型、标记要求做参数调整，针对木材包装常用的水性标记漆，喷嘴距离控制在180-220mm，移动速度设定为0.3m/s时，即可获得厚度均匀、边缘清晰的标记涂层，单工位作业节拍可控制在12秒以内，匹配前端输送线每分钟4-5件的输送效率。整套机构的气路、线路都沿铝型材框架的内置线槽布置，外部无裸露管线，避免长期作业过程中漆雾附着在管线表面造成老化破损，所有运动轴的导轨都配备了可伸缩的防尘防护罩，减少漆雾、木屑进入导轨滑块内部，延长部件的维护周期。考虑到喷涂作业的防爆需求，所有电气元件都选用对应防爆等级的型号，框架底部设置了接漆盘，收集滴落的多余漆料，方便定期清理维护。在实际产线适配过程中，

　　这套机构可根据不同工厂的输送线高度调整支脚的调节范围，支脚调节行程为150mm，可适配地面高度差在±50mm以内的安装场景，不需要额外做地面找平处理；如果产线需要更换喷涂标记的内容，仅需更换喷枪对应的模板或者调整机器人的喷涂路径参数，不需要对机械结构做大规模改动，能够快速适配不同规格木材包装件的标记喷涂需求。相比传统的人工手持喷枪作业，这套机构的喷涂位置重复精度可控制在±1mm以内，涂层厚度偏差不超过10μm，既避免了人工喷涂容易出现的漏喷、流挂问题，也减少了漆雾对作业人员的健康影响，同时整套结构的模块化设计也方便后期的维护保养，易损件如喷枪喷嘴、密封挡边都可快速更换，不需要整体拆解设备。
