弧形多腔塑料零件注塑模具型腔结构

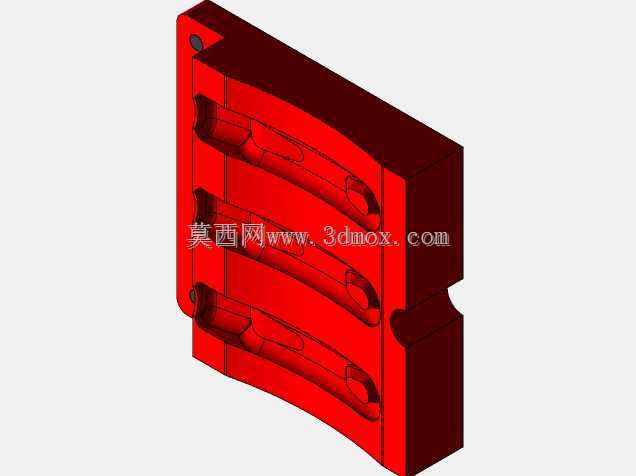

　　这套注塑结构针对带弧形轮廓的长条类塑料零件设计，日常在民用五金、小型家电配套塑件的批量生产场景中应用较多，对应成型的零件多作为设备内部的导向支撑、卡位固定件使用，单模排布四腔的布局，是在平衡注塑机台射胶量、锁模力参数后选定的，能在常规120吨级卧式注塑机上完成生产，不需要额外更换大规格机台，适配多数中小注塑加工厂的现有设备条件。从结构本身来看，型腔部分直接做在模仁镶件上，镶件外侧的弧形轮廓完全匹配塑件的外表面弧度，四个成型腔沿弧形走向等距排布，每个腔的流道入口都做了圆弧过渡处理，避免熔胶注入时出现剪切过热导致的塑件黄变、银丝缺陷。

　　镶件侧边的缺口结构是为了匹配模架上的定位锁块，合模时能通过锁块的硬限位抵消射胶过程中产生的侧向胀模力，减少披锋产生的概率，上下两端的通孔是镶件的固定螺丝过孔，装配时可以直接从模架背面锁入螺丝固定，不需要额外做压块结构，能压缩模架的整体厚度，减少模具开合模的行程占用。设计过程中优先考虑了塑件的脱模顺畅度，每个型腔的侧壁都做了单边30分的脱模斜度，对应塑件上的内凹卡位结构，在型腔对应位置做了局部镶拼处理，既方便后续磨损后的更换维护，也能避免整体电火花加工时的清角困难，降低加工环节的成本与周期。成型面的粗糙度要求控制在Ra0.8以内，抛光时顺着熔胶流动的方向做纹路处理，能减少熔胶填充的阻力，避免填充末端出现缺胶问题。

　　从安装边界来看，这块模仁镶件的整体厚度适配标准龙记模架的A板开框尺寸，不需要对模架做二次改加工，侧边的冷却水道距离成型面的距离保持在15mm左右，能保证冷却效率均匀，四个型腔的温度差控制在5摄氏度以内，避免不同腔的塑件收缩率不一致导致的尺寸超差。实际生产验证中，这套结构的成型周期可以控制在25秒以内，浇口采用侧浇口进料，后续去除浇口的工序简单，不需要额外做浇口的后处理打磨，能降低后续工序的人工成本。
