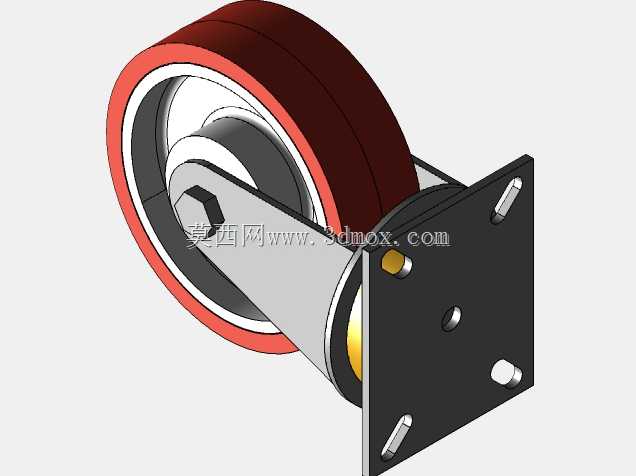

125毫米规格方形安装板重型脚轮结构

　　这款125毫米轮径的重型脚轮，主要面向工业场景下的重载移动需求设计，常见于车间重型工具柜、物流周转台车、自动化设备移动基座、重型货架的移动改造等场景，单轮可承载的载荷区间适配多数中重型工业移动载具的承重要求，轮面采用聚氨酯包胶结构，外层的聚氨酯材质硬度控制在邵氏85A左右，既能够保证滚动过程中的低噪音特性，也可以避免在环氧地坪、瓷砖地面等常见工业车间地面留下压痕或滚动划痕，内层的轮芯采用金属材质支撑，保证轮体在长期重载滚动下不会出现形变开裂的问题。从结构设计来看，这款脚轮采用方形安装板作为连接界面，安装板上预留了四个对称分布的螺栓安装孔，孔位的间距符合工业脚轮的通用安装尺寸规范，安装时不需要额外对设备底板进行非标打孔，

　　直接匹配标准孔位即可完成固定，安装板与轮架之间采用回转支撑结构，内置的推力轴承可以承受垂直方向的重载压力，同时保证轮体在转向时的转动顺滑度，不会因为载荷过大出现转向卡滞的问题。轮架部分采用厚钢板冲压焊接成型，整体做了发黑防锈处理，焊接位置做了圆角过渡处理，避免应力集中导致的架体断裂问题，轮轴部分采用高强度螺栓贯穿轮芯与轮架两侧的支撑臂，轴端采用防松螺母锁紧，避免长期颠簸震动下出现轴件松脱的风险。轮体与安装板之间的连接支架做了偏心距设计，偏心距的数值经过反复校核，既能够保证脚轮在推行过程中具备良好的随动转向特性，不会出现转向滞后或者摆振的问题，也不会因为偏心距过大导致转向时需要施加过大的操作力。从安装边界来看，

　　这款脚轮的总安装高度从安装板顶面到轮体最底端的尺寸控制在适配多数移动设备的离地间隙要求范围内，安装板的外形尺寸为标准方形，四个安装孔的中心距符合行业通用规格，选型时只需要确认设备底板的安装孔位匹配、单轮载荷满足设备总重量分配要求即可直接替换使用，不需要额外做结构修改。轮面的聚氨酯材质具备一定的耐油、耐弱酸弱碱特性，能够适应车间地面存在少量切削液、润滑油滴落的使用环境，不会因为短时间接触常见工业介质出现轮面溶胀、老化加速的问题。轮体内部的滚动轴承采用双面密封结构，能够阻挡地面的灰尘、碎屑进入轴承滚道，延长轴承的维护周期，在常规车间环境下使用不需要频繁加注润滑脂，降低后期的维护工作量。在实际使用场景中，

　　这类重型脚轮通常四个为一组搭配使用，根据使用需求可以选择其中两个带刹车结构的型号搭配两个无刹车型号，既能够保证设备移动时的顺畅性，也可以在设备到位后通过刹车结构锁定轮体的滚动与转向，避免设备出现意外滑移。设计这款脚轮的三维结构时，重点对轮架的受力薄弱位置做了加强处理，轮架与回转支撑连接的根部做了加厚折弯处理，模拟满载情况下的受力分析时，该位置的应力集中系数控制在材料许用应力范围内，保证长期重载使用下不会出现架体变形的问题。轮体的包胶层与金属轮芯之间采用粘接加卡槽的双重固定结构，避免在急启急停或者重载转向时出现包胶层与轮芯脱层打滑的问题。
