差速转向轮组齿轮箱上盖结构设计

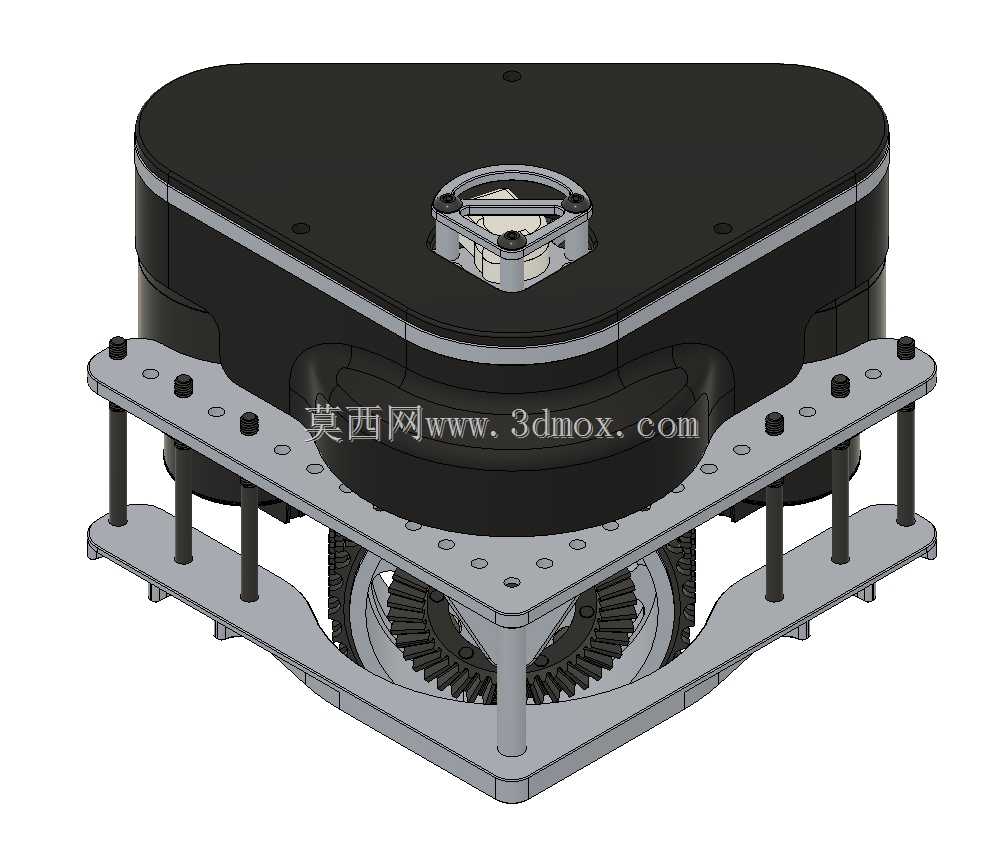

　　这套差速转向轮组的上盖与配套齿轮箱结构，主要面向小型移动AGV、服务机器人底盘的驱动轮组集成场景，在车间物料转运、园区巡检、商用服务机器人的行走机构中应用广泛，核心作用是为差速传动的锥齿轮组提供上部防护，同时预留编码器安装的保护空间，兼顾上层安装接口的适配性。从实际使用场景出发，这类轮组通常需要在有限的底盘安装空间内，完成动力输入、差速传动、轮体支撑、传感防护的多重功能，上盖作为齿轮箱上部的封闭与承载部件，设计时首先要匹配下部锥齿轮传动的顶部轮廓，避免齿轮运转过程中与盖体内壁发生运动干涉，同时要留出编码器的安装沉腔——编码器作为轮组转速、转向反馈的核心传感部件，在移动机器人运行过程中很容易被地面溅起的碎屑、线缆剐蹭、运维误碰损坏，

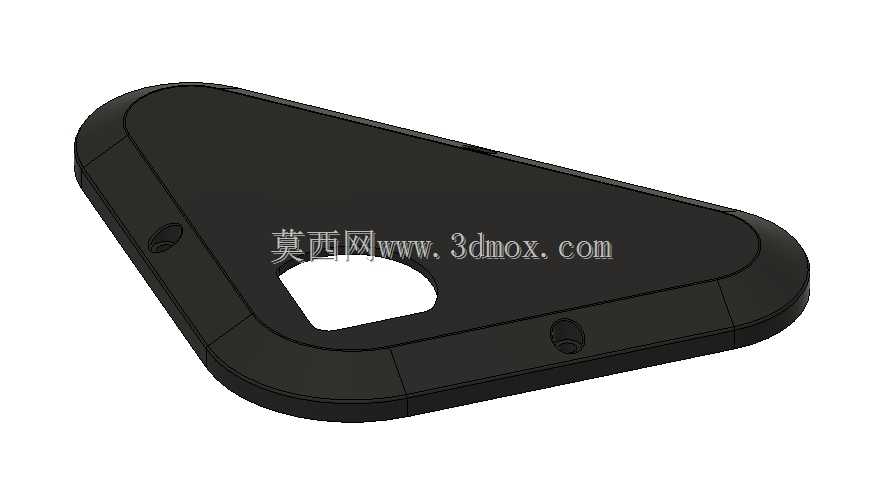

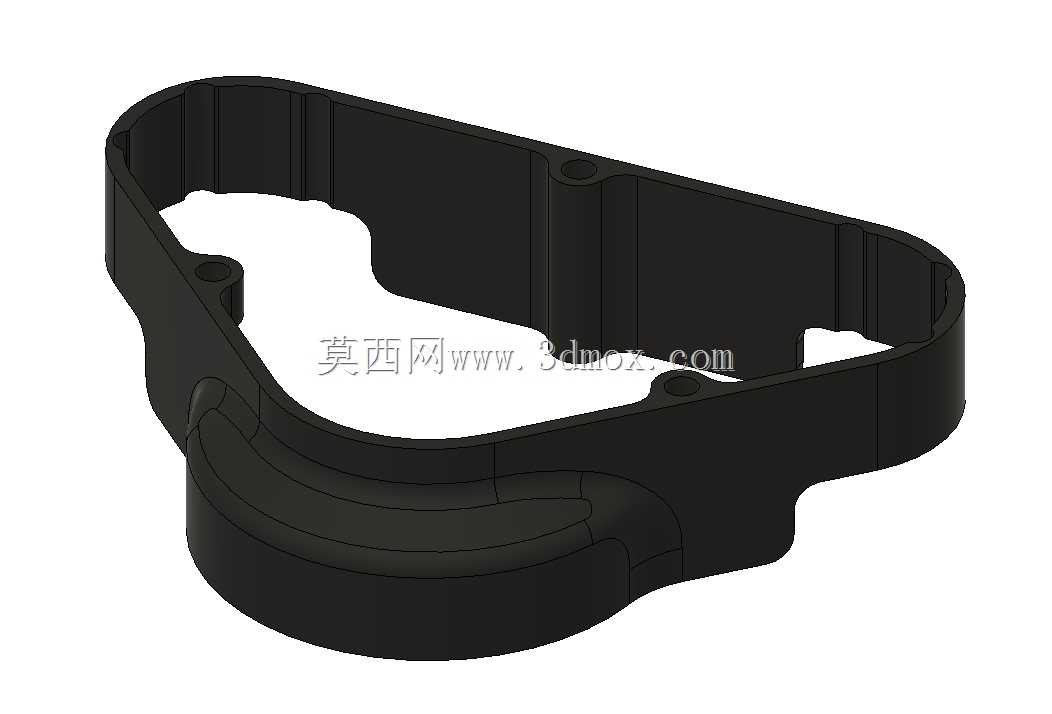

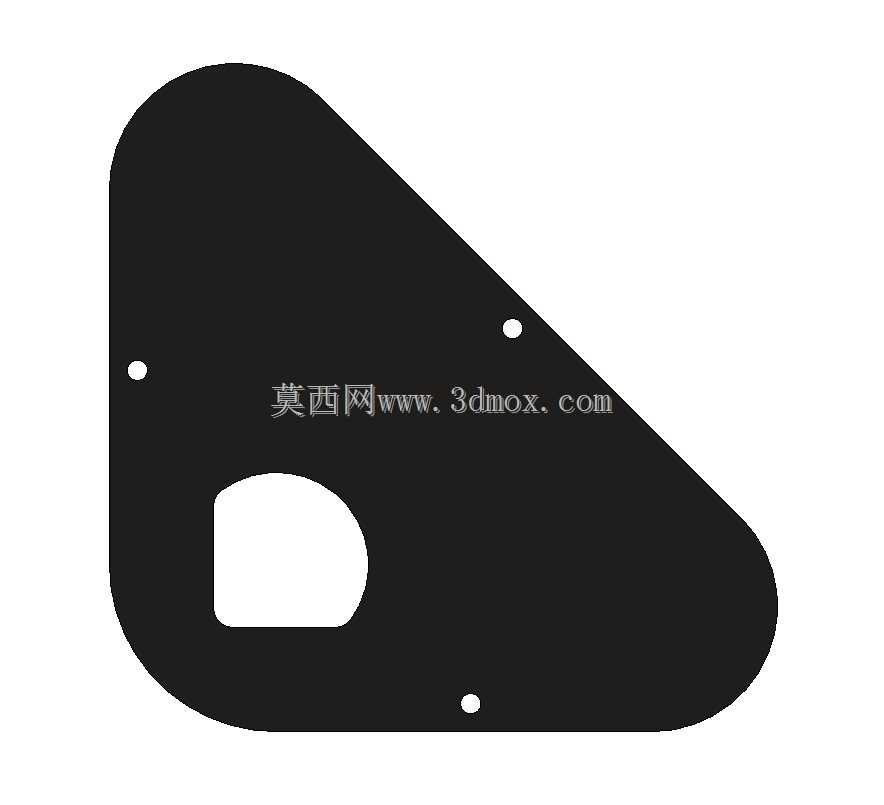

　　3D打印版本的上盖专门针对编码器区域做了全包覆的腔体设计，腔体边缘预留了走线槽位，既可以阻挡外界杂物侵入编码器安装位，也能对编码器的连接线缆起到导向固定作用，避免线缆随轮组震动反复弯折出现断线问题。如果是对结构强度、安装平面度要求更高的重载场景，上盖可以替换为激光切割板材版本，板材版本去掉了编码器的全包覆腔体，通过在板材上加工对应编码器的过孔与安装孔位，配合下部齿轮箱的箱体凸台实现编码器的定位，板材本身的平面度更高，适合与上层底盘的安装框架直接贴合固定，承载能力相比3D打印版本有明显提升，能够适配更大负载的移动底盘使用。上盖与下部齿轮箱的连接采用周向均布的螺栓孔位，孔位位置与齿轮箱箱体的连接凸台完全对应，安装时螺栓从上部穿入，

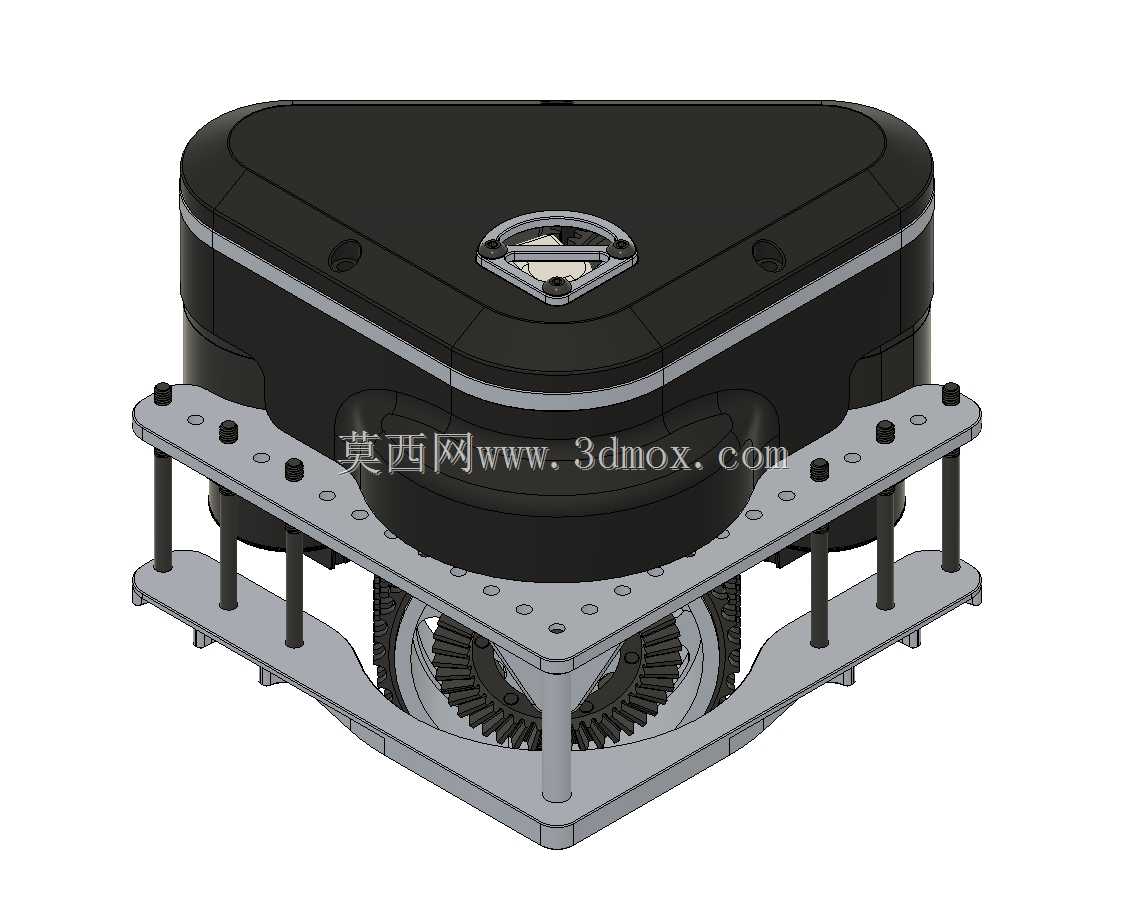

　　直接锁紧在箱体的螺纹孔内，不需要额外的螺母固定，装配流程更简便，也避免了螺母在齿轮箱内部松脱卡入齿轮啮合区的风险。上下两层的安装支架通过四根等高的支撑立柱与上盖、齿轮箱箱体连接，上层支架的孔位采用通用的安装孔距设计，能够适配市面上多数小型AGV底盘的安装接口，支架上的长圆孔设计可以在安装时微调轮组的前后位置，补偿底盘加工时的尺寸误差，保证左右轮组的同轴度符合行走要求。齿轮箱内部的锥齿轮组采用正交啮合的布置方式，上盖的内壁轮廓按照齿轮顶部的运动轨迹做了等距偏移设计，预留的间隙刚好满足齿轮高速运转时的跳动量要求，既不会因为间隙过大导致齿轮箱整体体积冗余，也不会因为间隙过小出现运转擦碰的问题。上盖顶部的装饰与定位标识采用嵌入式设计，

　　不会突出盖体表面，避免与上层安装的底盘部件发生干涉，盖体边缘的圆角过渡处理，既可以减少应力集中，提升3D打印版本的结构强度，也能避免装配运维过程中尖锐边角划伤操作人员。在实际选型适配时，需要注意两种上盖版本的安装边界差异：3D打印版本的上盖整体高度更高，需要预留足够的上部空间容纳编码器腔体，适合底盘内部安装空间充裕、对传感防护要求高的场景；激光切割板材版本的上盖整体厚度更薄，整体安装高度更低，适合底盘内部空间紧凑、负载更大的使用场景。两种版本的上盖连接孔位完全一致，可以在不更换齿轮箱主体与下部支架的情况下直接互换，提升了整套轮组的场景适配灵活性，不需要针对不同场景重新开模制作齿轮箱主体，有效降低了多场景应用的综合成本。支撑立柱的长度经过精确计算，保证上下层支架之间的距离刚好容纳轮体与齿轮传动结构，轮体运转时不会与上层支架发生擦碰，立柱两端采用定位轴肩设计，装配时可以直接卡入上下支架的定位孔内，不需要额外调整位置，提升装配效率的同时也保证了上下支架的平行度，避免因为支架倾斜导致轮体受力不均、运转阻力增大的问题。
