对夹式1/2寸ASME标准涡街流量检测装置

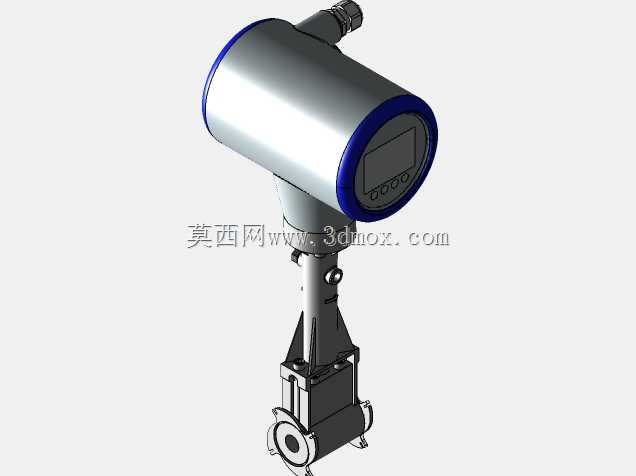

　　在化工、制药、半导体洁净流体输送、市政水务等涉及管道流体计量的场景中，涡街流量计是应用占比极高的过程检测仪表，本次呈现的对夹式1/2寸规格产品，适配公称通径DN15的工艺管线，安装执行ASME B16.5标准，可直接卡装在对应压力等级的两片法兰之间，无需额外配置焊接短节或螺纹转接头，能大幅压缩现场安装的作业空间与施工周期。从结构设计逻辑来看，这款仪表将检测探头、信号处理变送模块集成在同一金属壳体内，表头部分采用圆形防爆壳体设计，显示窗区域做了蓝色包边防护，既可以就地显示瞬时流量、累计流量等过程参数，也能通过侧置的电气接口输出标准工业信号，接入厂区DCS或PLC控制系统实现远程数据采集。下部的测量管段采用流线型缩径结构，

　　匹配1/2寸小管径的流体流态特性，内部的涡街发生体经过流体仿真优化，在低流速工况下也能产生稳定的卡门涡街，保证小流量测量的线性度，避免小管径常见的测量下限过高、小流量漏计的问题。安装边界方面，这款对夹式流量计的轴向长度远小于同口径法兰连接式仪表，安装时仅需要保证前后直管段满足前10D后5D的要求即可，不需要额外预留仪表拆装的侧向操作空间，非常适合半导体晶圆制造车间内排布紧凑的高纯工艺管线、制药车间纯化水分配支管、小型实验装置流体回路这类空间局促的安装场景。实际选型应用中，这款仪表可兼容液体、气体、蒸汽等多种流体介质的测量，测量管段无活动磨损部件，长期运行不需要频繁拆检维护，相比同口径的差压式流量计，压损更低，

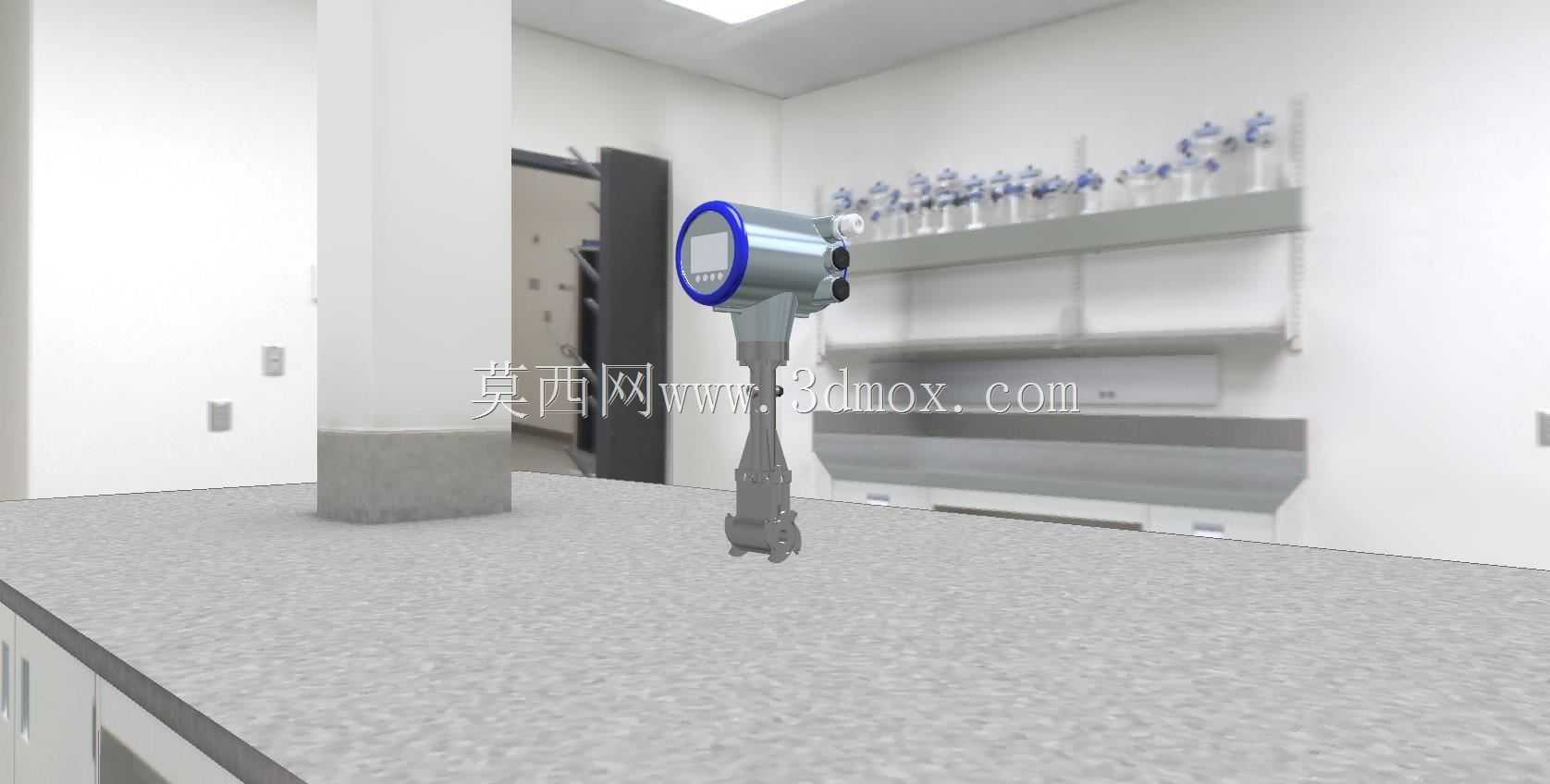

　　能减少流体输送过程中的动力损耗；相比涡轮式流量计，对介质洁净度的适应范围更广，不会因为介质中含少量微小颗粒就出现卡滞磨损的故障。结构建模过程中，重点还原了表头与测量管段的连接过渡结构、侧置接线口的密封结构、对夹安装面的定位凸台细节，这些细节直接决定了现场安装时的密封可靠性与仪表的防护等级，建模时严格按照ASME B16.5 Class150对应的法兰密封面尺寸做配合校验，保证安装面的凸台尺寸能准确嵌入法兰密封面的凹台内，避免现场安装时出现密封垫片压偏导致的泄漏问题。表头的显示窗口做了倾斜角度设计，安装在距离地面1.2-1.5米的常规操作高度时，操作人员站立状态即可清晰读取显示数值，不需要弯腰或踮脚调整观察角度，

　　这个细节是很多通用仪表建模时容易忽略的人机工程设计点。测量管段的底部做了排污螺塞的结构预留，当测量含有少量凝液或杂质的气体介质时，可以在停机维护时通过底部螺塞排出积存的污物，不需要将整台仪表从管线上拆下，大幅降低后期维护的工作量。在半导体晶圆制造的湿法制程、清洗工序的化学品输送管线上，这类小口径涡街流量计可以精准监控各类酸碱药液、高纯清洗液的瞬时供给流量，保证工艺槽的药液补给量稳定，避免因为流量波动导致晶圆清洗不彻底或者药液过量消耗的问题；在制药行业的纯化水、注射用水循环支管上，这款仪表的无滞留结构设计可以避免管段内滋生细菌，满足制药行业的卫生级要求，配合卫生级卡箍法兰转接件即可快速适配卫生级管线的安装要求。建模时对仪表外表面的喷涂质感、接线口的螺纹细节、铭牌安装位的结构都做了1:1还原，可直接用于工业厂区三维管线布置的碰撞校验、操作培训的虚拟仿真场景，也可以作为仪表选型阶段的三维样例，直观核对安装空间是否满足要求，避免后期施工时出现仪表与周边管线、支架碰撞的问题。
