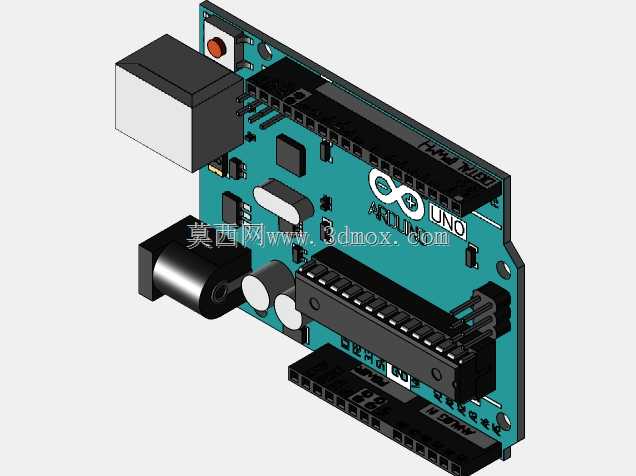

ArduinoUNO开源控制板三维结构建模

　　四个安装固定孔的孔位坐标与孔径尺寸完全匹配实物的安装规范，固定孔的沉台深度也做了精准还原，结构工程师在设计安装固定座、电控仓内部支撑板的时候，可以直接提取模型上的孔位特征做配合设计，不用反复核对实物尺寸做二次修正。板上的外接接口部分，电源输入口的凸起高度、USB接口的外伸尺寸、两侧排针的引脚间距与排针高度都做了写实建模，在做整机外壳开孔、外接走线排布的时候，可以直接对照模型调整开孔位置与走线空间，避免出现外壳装好后插不上电源线、USB接头被壳体挡住的问题。不少工程师在做小型教学实验装置、桌面级小型自动化设备、创客类智能硬件的结构设计时，经常会因为控制板模型不准，导致后期装配时出现排针和周边结构件剐蹭、接线空间不足的问题，在嵌入式开发、小型自动化设备改造、创客项目原型搭建的场景里，Arduino UNO控制板是出镜率极高的核心硬件载体，不少做设备二次开发、小型工装电控改造的工程师，在做整机结构布局时，都需要精准的控制板三维模型来核对安装空间、排布接口位置，避免结构件加工完成后出现硬件干涉、接口对位不准的问题。这款控制板的三维建模完全参照实物的实际装配关系搭建，从板载的电源接口、USB通讯口、排针引脚布局，到板上的继电器模块、电容、晶振、复位按键等元器件的位置与外形，都做了1:1的还原，没有做简化省略，能直接导入装配体中做干涉检查。从设计思路上看，建模时优先保证了安装边界的准确性，控制板的整体外形轮廓、

　　这个模型在搭建时特意把板上所有高出PCB板面的元器件都做了完整建模，包括电源接口旁的电解电容、板载的复位按键、指示灯的位置与高度，都和实物保持一致，在做电控仓内部的层板布局、元器件排布时，可以直接把模型导入装配环境，模拟实际装配后的空间占用情况，提前预留出接线、插拔元件的操作空间。从实际使用场景来看，这款控制板常被用在小型3D打印机的控制改造、桌面机械臂的核心控制、教学实验台的电控模块、智能小车的主控单元等场景，不同场景下对控制板的安装方向、外接插件的空间预留要求都不一样，精准的三维模型能让结构工程师在设计阶段就完成所有空间校验，不用等到实物打样后再反复修改结构件。建模过程中，PCB板的厚度、

　　板载元器件的焊接高度都按照实际生产的常规参数做了还原，比如板载的DC电源座的固定脚位置、USB接口的金属外壳尺寸、排针座的塑料基座高度，都没有做夸张的简化，哪怕是板上的丝印标识对应的区域，也在模型上做了位置区分，方便工程师在装配时快速识别接口方向。对于需要做控制板防护外壳设计的场景，这个模型可以直接用来生成外壳的内部空腔，提取板上最高元器件的高度来设置外壳的内部净高，对照接口位置直接开出对应的接线孔、操作孔，大幅减少外壳设计时的尺寸核对工作量。在做设备内部的走线规划时，模型上所有接口的朝向、引脚位置都清晰可见，工程师可以提前规划好电源线、信号线的走线路径，预留出走线的弯曲半径空间，避免装配时出现线缆挤压、

　　弯折角度过大影响接线可靠性的问题。不少刚接触结构设计的工程师在做电控部分布局时，容易忽略板载元器件的高度差，比如只按照PCB板的厚度预留空间，最后装好后发现电容顶到了上层的结构板，或者复位按键被结构件挡住无法操作，这个完整的全要素模型就能很好地规避这类问题，所有高出板面的元件都有明确的外形与尺寸，在做静态干涉检查时就能直接发现问题。另外，模型上的安装孔位做了精准的同轴度约束，在装配时可以直接通过孔位配合来定位控制板的安装位置，不用反复调整装配坐标，提升装配体搭建的效率。对于做设备改造的工程师来说，很多时候需要在原有设备的电控仓里加装这类开源控制板，提前拿到精准的三维模型，就能在不拆解原有设备的情况下，模拟加装后的空间情况，确认是否有足够的安装位置，固定孔是否可以利用原有仓体的安装位，减少现场改造的试错成本。
