视错觉嵌套金属立方体框架结构设计

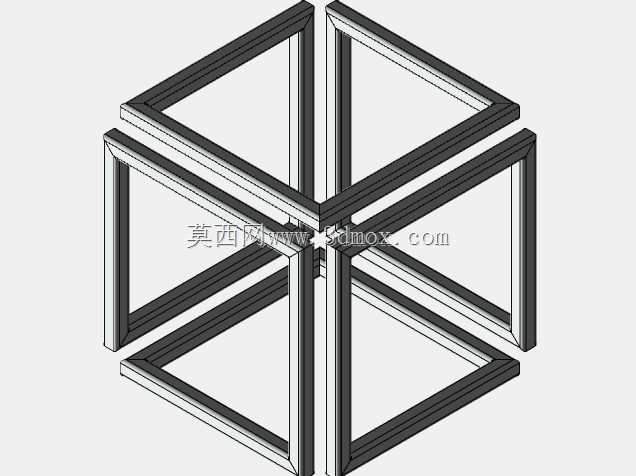

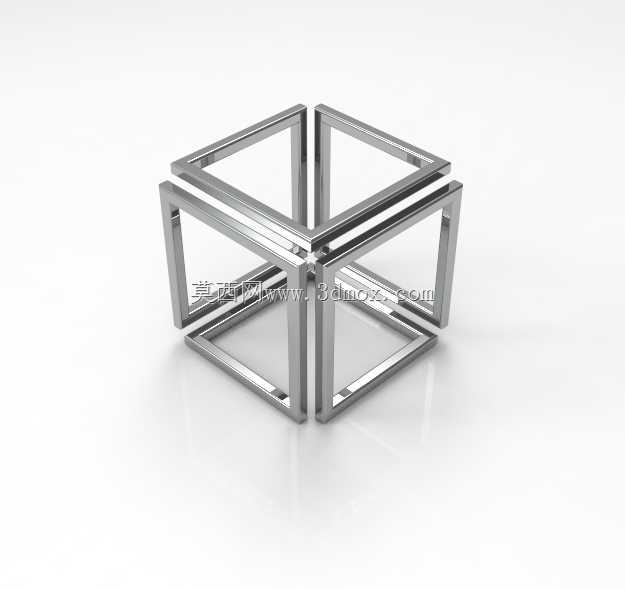

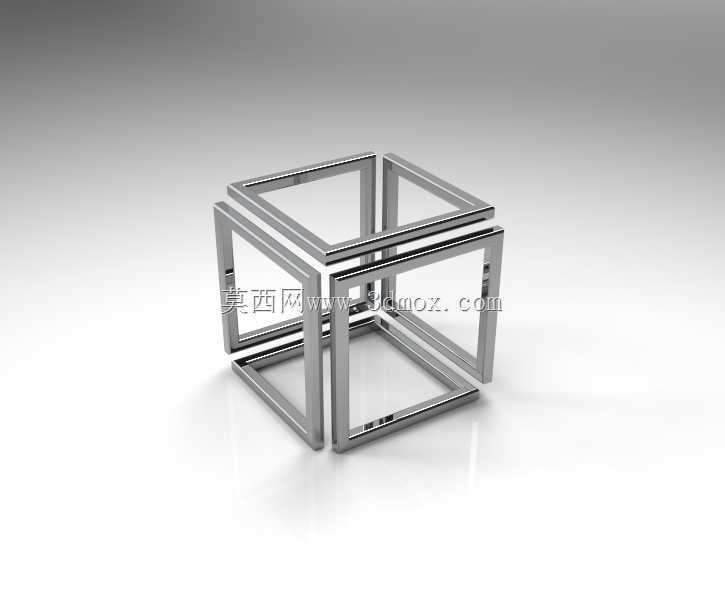

　　这款嵌套式金属立方体框架结构，最初的设计出发点是为工业展示场景提供兼具结构力学演示与视觉创意表达的实体载体，在机械结构教学展厅、工业设计成果展、创意装置艺术展区都能找到适配的应用场景，不少装备制造企业的产品展示区也会选用这类结构件作为空间几何构型能力的具象展示，让到访的客户能直观感知企业在精密框架构件加工上的公差控制水平。从实际功能来看，它并非承担重载的受力结构件，更多是作为几何空间构型的演示载体，也可作为精密装配工艺的验证样件——因为整个结构由三组互相垂直嵌套的方形框架组成，每组框架的边梁截面尺寸完全一致，相邻框架的间隙控制需要严格匹配，装配过程中如果某一根边梁的平面度超差0.1mm，整个嵌套结构就会出现卡滞，

　　无法呈现出从特定视角观察时的无限循环视错觉效果。设计过程中最先确定的是整体外轮廓的边界尺寸，将整个立方体的外接正方体边长控制在200mm，这个尺寸既不会因为过小导致细节观察不清，也不会因为过大占用过多展示台面空间，适配常规的工业展示台摆放需求。边梁的截面选择了12mm×12mm的正方形空心型材截面，壁厚设定为1.5mm，这个参数是经过反复验证的：如果壁厚过薄，框架焊接或者拼接后的棱角处容易出现变形，无法保证每条边的直线度；如果壁厚过厚，整体结构重量会超过5kg，不便于展陈时的移动搬运，也会让相邻框架之间的视觉间隙显得过于局促，削弱视错觉的通透感。结构的嵌套逻辑是整个设计的核心，三组方形框架分别沿着X、Y、Z三个轴向的空间位置偏移，

　　每个框架的四个边都刚好从另外两个框架的边梁间隙中穿过，不存在实体干涉，建模阶段需要反复调整每个框架的偏移量，偏移量设置为边梁截面宽度的1.02倍，预留0.24mm的装配间隙，既保证框架之间可以灵活相对移动调整观察角度，又不会因为间隙过大出现结构松散晃动感。在安装边界的考量上，整个结构底部不需要额外设计复杂的安装底座，只需要保证放置平面的平面度误差不超过0.5mm/㎡，就可以稳定放置，因为三组框架的重心最终都落在整体立方体的几何中心位置，只要放置平面水平，就不会出现倾翻风险。如果需要做固定安装，只需要在最下方接触平面的四根边梁底部加工M3的螺纹孔，通过沉头螺丝就可以将整个结构固定在展示台面上，不会破坏整体的视觉完整性。

　　从加工工艺适配性来看，这个结构的每一根边梁都可以采用常规的金属切割、折弯、焊接工艺完成，不需要特殊的五轴加工设备，边梁的端面采用45度斜接拼角，拼缝处的焊接余量控制在0.1mm，焊接后经过打磨抛光处理，就能实现棱角分明的视觉效果，表面处理可以选择镀铬或者拉丝不锈钢材质，增强金属质感的同时，也能在展厅灯光下形成清晰的轮廓反光，强化视错觉的视觉冲击力。不少机械设计培训机构也会将这个结构作为SolidWorks装配体建模的练习案例，因为建模过程中需要熟练掌握基准面偏移、零部件配合、干涉检查等核心操作，尤其是全局干涉检查环节，需要逐根边梁验证配合间隙，稍有疏忽就会出现实体干涉，导致整个结构无法实现物理装配。在实际展陈应用中，这个结构还可以搭配底部的旋转展台，以每分钟3-5转的速度缓慢旋转，观察者不需要移动位置就可以从不同角度观察结构的嵌套关系，当旋转到特定45度视角时，三组框架的边梁会在视觉上形成无限延伸的立方体错觉，这也是整个结构设计最核心的表达点——用实体的金属构件，打破常规的空间视觉认知，展现机械加工与几何创意结合的可能性。结构的所有棱角都做了R0.3mm的圆角处理，避免展陈过程中锋利的边角划伤触碰的观众，这个细节在设计初期很容易被忽略，但作为面向公众展示的构件，安全圆角是必须考虑的设计要素，同时微小的圆角也不会破坏整体的硬朗线条感，反而能让金属表面的反光过渡更加自然。
