公制梯形螺纹系列参数化轮廓库

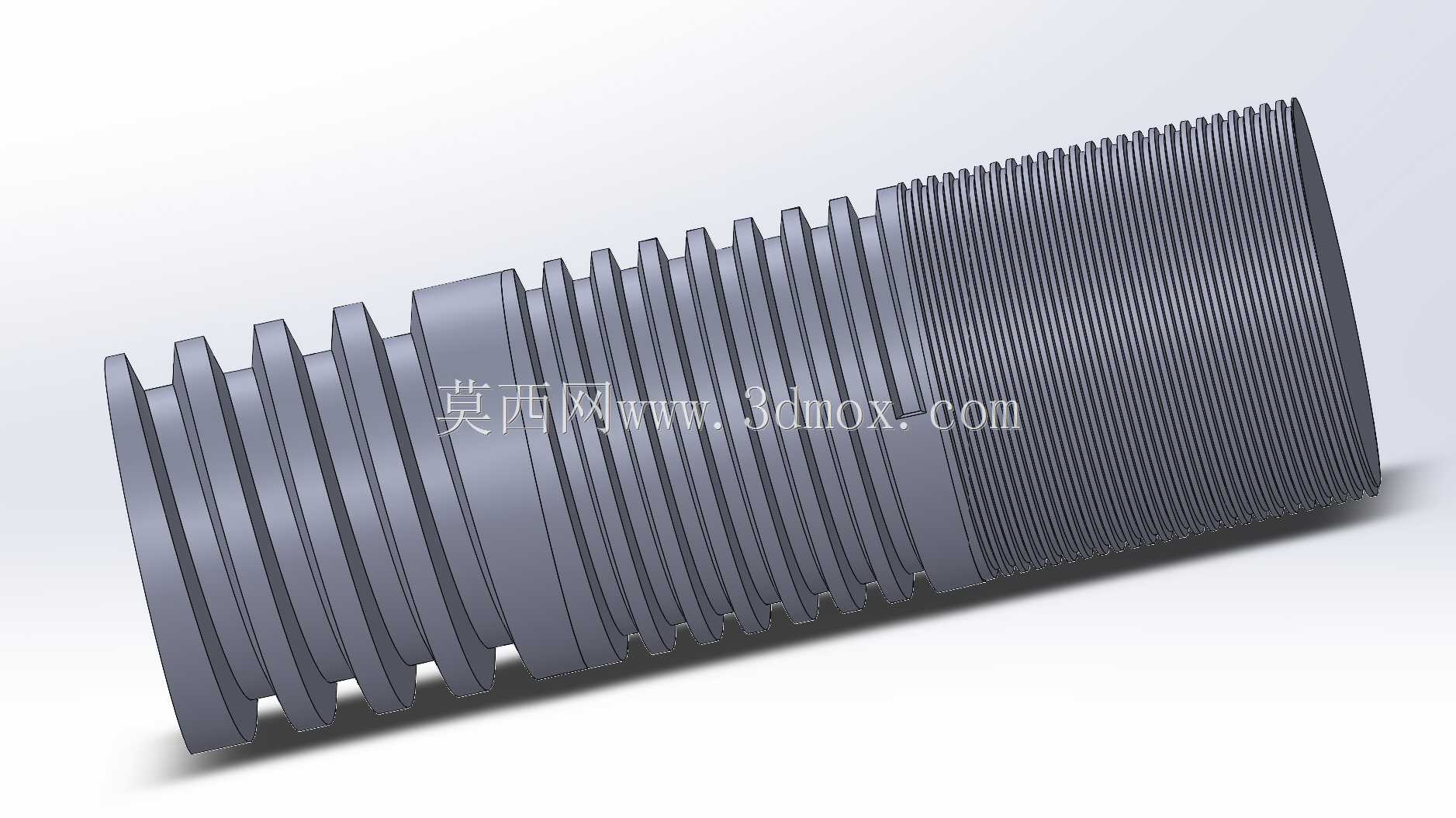

　　很多工程师会遇到重复绘制螺纹轮廓的问题，不同螺距的梯形螺纹牙高、牙顶宽、牙槽宽参数都有差异，每次手动计算绘制不仅效率低，还容易因为参数记错导致螺纹配合出错，比如把TR10×2和TR10×3的牙型搞混，加工出来的螺母和丝杆无法旋合，直接造成零件报废。这套轮廓库的设计思路就是把所有常用规格的牙型做成可直接调用的轮廓块，使用时只需要根据设计需求选定对应螺距的轮廓，在零件建模环境中以回转轴线为中心生成螺旋线，沿螺旋线扫描切除就能得到精准的外螺纹实体，内螺纹则可以通过扫描凸台或者异形孔向导的自定义轮廓完成，不需要每次重复查机械手册核对牙型参数。从安装边界来看，这套轮廓的尺寸基准完全对齐螺纹公称直径的轴线，牙顶尺寸严格对应外螺纹大径、在机床进给机构、重载升降装置、压力机传动副、阀门启闭结构这类需要传递大扭矩、承受轴向载荷的机械场景里，梯形公制螺纹是应用占比极高的传动连接形式，和普通三角螺纹侧重紧固的属性不同，梯形螺纹的牙型角为30度，牙根强度更高、对中性能好，配合间隙可通过剖分螺母调整，长期运行磨损后仍能保持传动精度，不会像三角螺纹那样在重载往复运动中轻易出现滑牙、咬死的问题。这套梯形公制螺纹轮廓覆盖了TR1.5到TR20全系列常用规格，建模时完全遵循公制梯形螺纹的牙型标准，牙顶间隙、牙侧粗糙度预留量、牙根圆角都做了对应处理，没有为了建模省事简化牙型轮廓，避免后续生成实体螺纹时出现啮合干涉、接触面积不足的问题。实际做结构设计时，

　　内螺纹小径的公差带基准，调用时不需要额外调整轮廓位置，只要把轮廓的定位点和零件端面的回转中心重合，就能保证螺纹起始位置的精度，对于需要做多线螺纹的场景，只需要将轮廓绕轴线旋转对应角度（比如双线螺纹转180度、三线螺纹转120度），再分别做扫描特征就能实现，不需要重新绘制牙型。在实际设备应用中，比如CA6140车床的进给丝杆、台虎钳的夹紧丝杆、剪板机的压料调节螺杆、水利闸门的启闭丝杆，都属于这个规格区间的梯形螺纹应用范畴，这套轮廓生成的螺纹实体，在做运动仿真时能准确还原螺纹副的传动比，不会因为牙型失真导致仿真时出现传动卡顿、轴向窜动量计算错误的问题；做有限元受力分析时，牙根处的应力集中结果也更贴近实际工况，

　　不会因为牙根做了直角简化导致应力值计算偏大，误导结构优化方向。很多新手工程师建模时容易忽略螺纹收尾的结构，直接把全段螺纹做到零件端面，实际加工中螺纹是有退刀槽或者收尾过渡段的，用这套轮廓建模时，可以在扫描路径末端做一段螺距渐变的螺旋线，配合轮廓的渐消处理，就能自然生成符合加工工艺的螺纹收尾，不需要额外做切除特征，生成的模型导入工程图时，螺纹的牙型线也能准确显示，不会出现视图失真、标注无法识别的问题。另外这套轮廓的牙侧角度严格控制在15度（单边），和标准梯形螺纹的牙侧角完全一致，做配合干涉检查时，能准确计算出螺纹副的径向间隙和轴向间隙，对于需要做消隙结构的双螺母传动机构，可以直接基于这套轮廓调整螺母的中径偏移量，模拟预紧后的接触状态，

　　不用再单独调整牙型尺寸。从加工适配性来说，这套轮廓生成的螺纹特征，在导出STEP格式给加工编程时，刀具路径的计算能准确识别牙型轮廓，不会因为轮廓存在断点、重叠线导致编程出错，尤其是在数控车床上加工梯形螺纹时，生成的模型轮廓和实际走刀轨迹的截面完全匹配，对刀时只要核对大径和螺距就能保证加工精度，减少试切次数。在做非标设备设计时，经常会遇到需要定制特殊螺距梯形螺纹的情况，这套轮廓的参数是完全开放的，只需要基于现有轮廓修改牙高、牙顶宽的参数，就能快速生成特殊规格的梯形螺纹轮廓，不需要从零开始绘制，大幅提升建模效率。要知道在传动结构设计里，螺纹副的可靠性直接决定整台设备的运行寿命，比如升降设备的梯形丝杆如果螺纹牙型不准，满载运行时很容易出现牙型变形、甚至断牙的风险，用标准轮廓生成的螺纹模型，在做强度校核时能准确计算每一圈螺纹的受力分布，合理确定螺纹旋合长度，避免设计时旋合长度过长造成加工浪费，或者旋合长度不足导致载荷过载。
