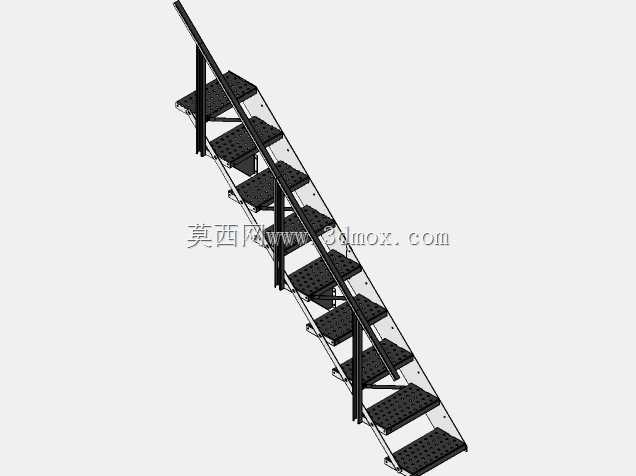

工业侧装式钣金镂空防滑踏步梯结构

　　在工业厂房设备巡检、机床操作位登高、仓储区域高位取放、生产线旁临时登高作业场景中，侧装式踏步梯是替代直爬梯降低登高作业风险的核心配套构件，这类梯具不需要额外占用地面安装空间，可直接依托设备侧壁、厂房立柱、钢结构梁体完成固定，相比落地式梯架更适配狭窄作业通道的空间限制。这款侧装钣金踏步梯采用单侧主梁承载结构，主梁选用折弯成型的矩形截面型钢，所有踏步板均采用整板钣金冲压工艺加工，踏板表面做阵列式镂空冲孔处理，冲孔边缘同步压出防滑凸点，既可以快速排走踏板表面积攒的切削液、油污、积水，避免作业人员脚底打滑，也能通过镂空结构降低整体自重，减少安装固定端的载荷负担。设计阶段优先考虑了安装边界的适配性，梯身整体倾斜角度控制在45度至50度区间，

　　这个角度区间下作业人员上下梯时重心始终落在踏步中心区域，不需要刻意俯身抓扶就能保持身体平衡，每一级踏步的垂直间距统一设置为220mm，踏步踏面的有效宽度控制在180mm，符合人体工程学的登高步幅要求，长时间上下梯也不会产生明显的腿部疲劳。主梁与每一级踏步的连接位置采用满焊加三角加强筋的结构，加强筋设置在踏步下方与主梁衔接的直角区域，可抵消踏步承受偏载时产生的扭矩，避免长期使用后踏步与主梁连接位置出现开焊、变形问题。梯身最上端设置有与安装基面贴合的连接法兰，法兰上预留长圆孔安装位，可适配安装基面的螺栓孔位偏差，现场安装时不需要二次扩孔就能完成固定，最下端设置有可调节的支撑脚，支撑脚采用橡胶包覆的金属底座，

　　既可以补偿安装基面的平面度误差，也能避免梯身与地面硬接触产生滑动。考虑到工业现场的复杂使用环境，所有钣金构件的边缘都做了R3圆角钝化处理，没有尖锐的冲切毛边，作业人员搬运、安装、使用过程中不会被割伤，踏板的镂空孔径控制在20mm以内，既满足排水排油的需求，也能避免作业时工具、小零件从踏板孔洞掉落引发安全隐患。不同于常规双侧主梁的梯具，这款单侧主梁的侧装梯所有踏步均向主梁外侧延伸，安装后梯身与固定基面之间预留50mm的安全间隙，作业人员上下梯时鞋跟不会与墙面或设备侧壁发生剐蹭，适配不同厚度的劳保鞋使用场景。在结构强度校核阶段，单级踏步的额定承载按照150kg的动载荷设计，可满足作业人员携带常规工具登高的承重需求，

　　主梁的挠度控制在梯身总长度的1/500以内，人员在梯上行走时不会产生明显的晃动感。针对不同的安装高度需求，梯身采用模块化分段设计，单段梯身长度控制在2m以内，方便现场运输与拼接，拼接位置采用内衬芯板加螺栓紧固的连接方式，拼接后的整体强度与整根主梁保持一致，不会在拼接位置出现应力集中的问题。这类侧装钣金梯除了应用在机床设备旁的操作登高，也可适配钢结构厂房的屋面检修通道、大型储罐的盘梯配套、自动化生产线的维护登高场景，相比传统的圆钢直爬梯，踏步的接触面积更大，上下梯的动作更接近日常走台阶的姿态，作业人员不需要手脚配合攀爬，手持工具上下时的安全性更高。踏板表面的镂空结构在粉尘较多的作业场景中，还可以自动排走落在踏板上的金属切屑、粉尘颗粒，不需要频繁清理就能保持踏板表面的摩擦力，减少日常维护的工作量。梯身的表面处理采用静电喷塑工艺，涂层厚度控制在80μm左右，可耐受车间内常见的切削液、润滑油、弱酸碱腐蚀，长期使用不会出现涂层脱落、基材锈蚀的问题。安装时只需要在固定基面预先植入膨胀螺栓或焊接连接螺母，将梯身上端的法兰与固定位对齐锁紧，再调整下端支撑脚的高度让所有支撑脚均匀受力即可完成安装，不需要复杂的现场焊接作业，大幅缩短现场安装的工期。
