直角弯通式法兰连接机械弯管结构

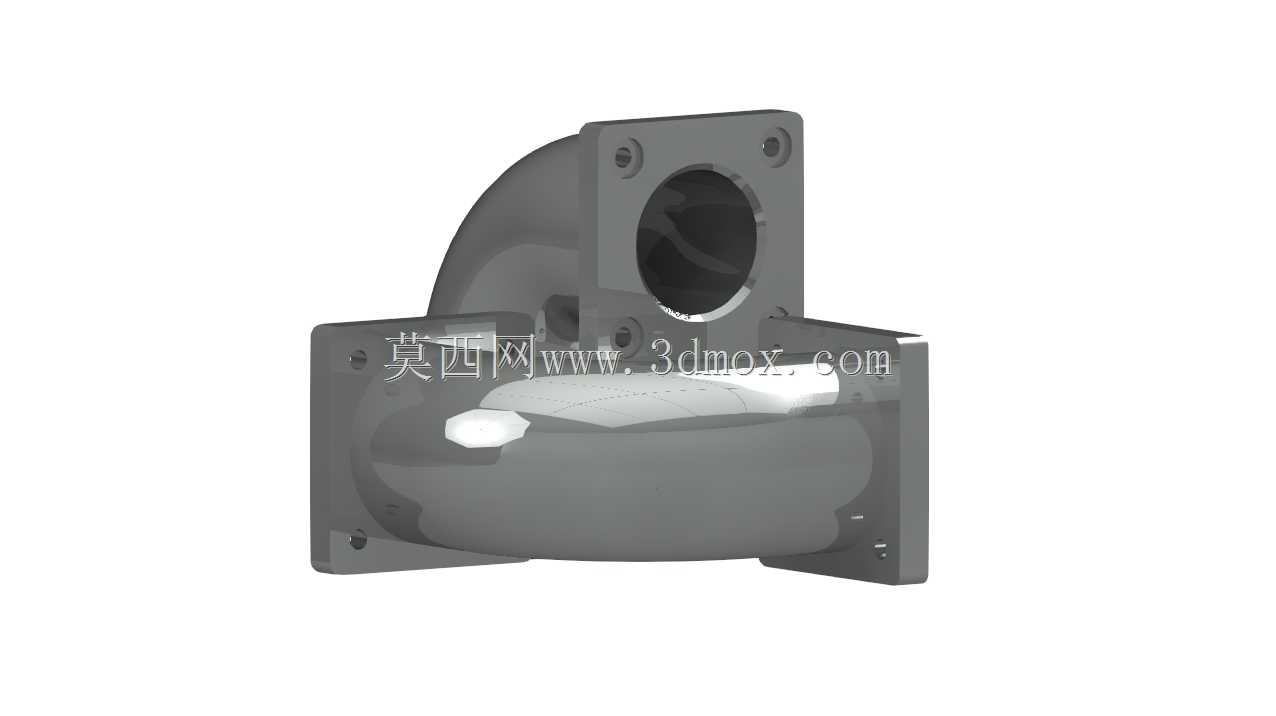

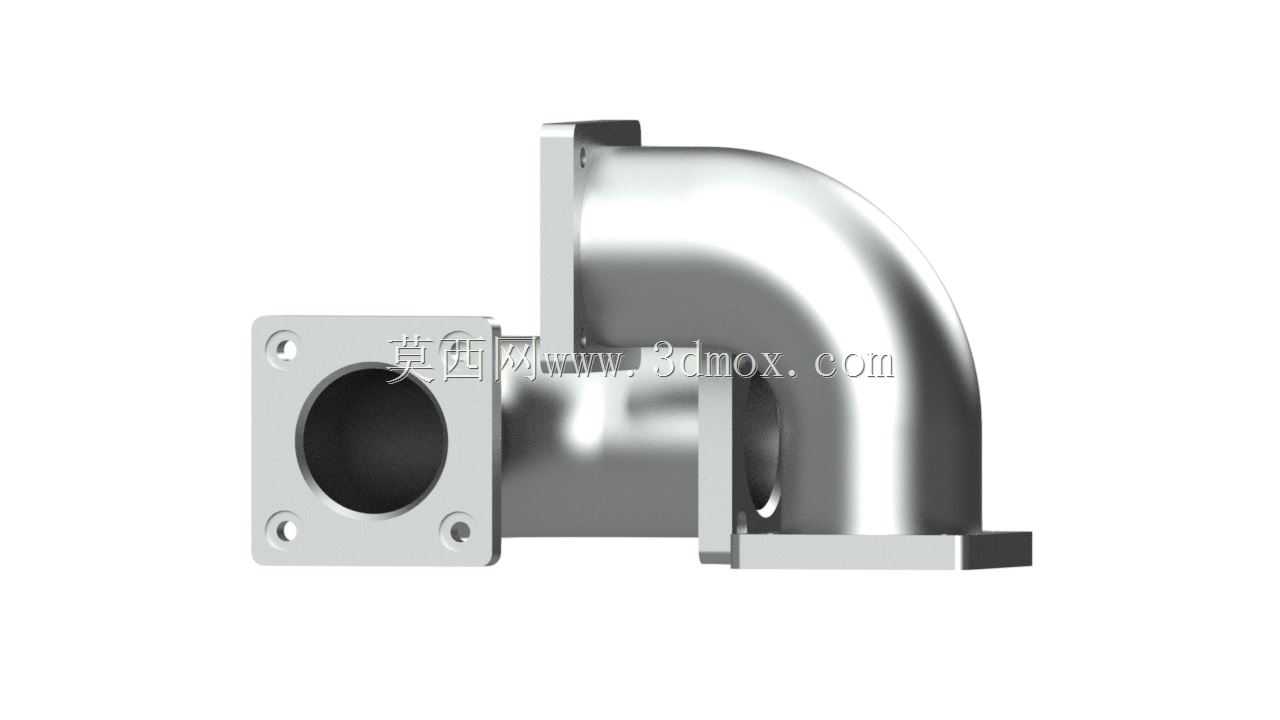

　　在工业流体输送、气动回路搭建以及设备内部介质换向的场景里，这类直角弯通结构是管路系统里极为常见的转向连接件，不同于普通民用管路的薄壁弯头，这款弯管采用整体式厚壁结构设计，两个连接端均采用方形法兰安装面，法兰面预留四个对称分布的螺栓过孔，能够在高压输送、振动工况较强的设备管路中保持足够的连接刚性，避免长期运行后出现接口渗漏、连接松动的问题。

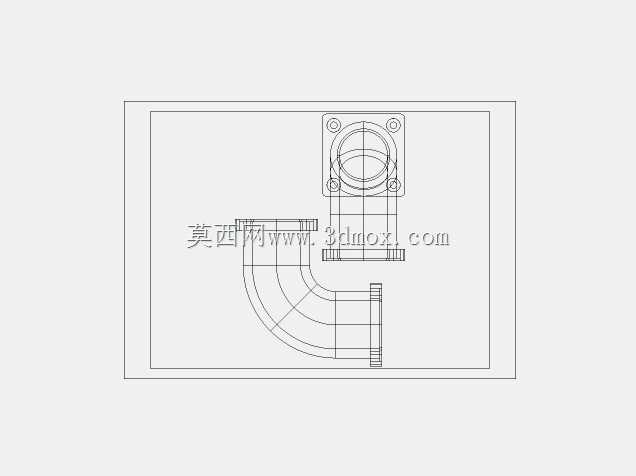

　　从结构设计逻辑来看，这款弯管采用90度直角转向的流道设计，流道内壁做了圆弧过渡处理，没有直角折角的突兀结构，能够最大程度降低介质在转向位置的流阻损失，不管是输送压缩空气、润滑油脂还是冷却循环水，都能减少介质在弯头位置的紊流、压降问题，避免长期冲蚀导致的管壁局部磨损。两个法兰端面均设计了凸台定位止口，安装时可以直接和对接管路的法兰止口嵌合，不需要反复调整同轴度，既能保证安装后流道的对中精度，也能在螺栓紧固时让密封垫片受力更均匀，降低密封失效的概率。

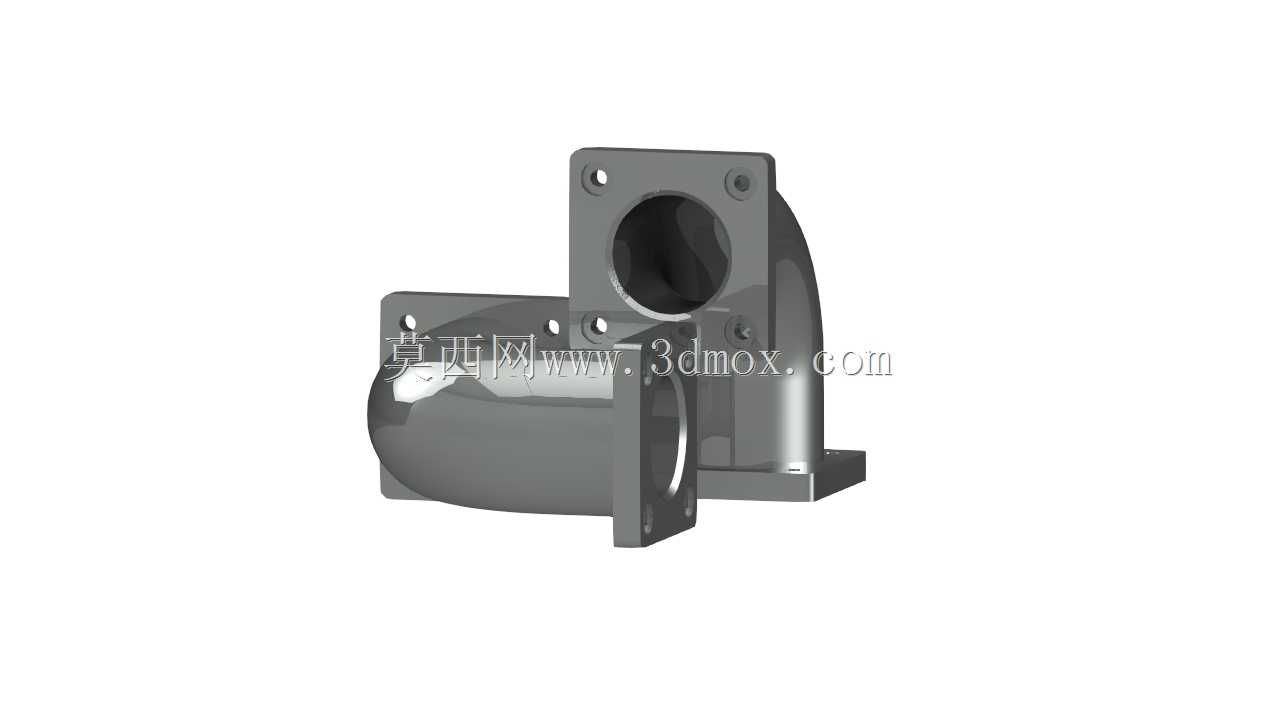

　　从安装边界来看，两个法兰面分别朝向垂直的两个方向，法兰安装面的平面度在设计时需要控制在合理公差范围内，避免安装后出现密封面间隙不均的问题；弯管的转角外侧做了加厚处理，因为介质转向时对外侧壁的冲蚀压力远大于内侧，加厚的外壁可以提升部件的抗冲蚀、抗压力波动能力，延长部件在高压工况下的使用寿命。弯管底部带有一体式的安装固定支脚，支脚上预留了安装固定孔，在管路布设时可以通过支脚将整个弯头固定在设备机架或者安装基座上，分担法兰连接位置的承重，避免管路自身重量、介质流动的振动全部加载在法兰螺栓上，提升整个管路系统的长期运行稳定性。

　　在实际设备配套场景中，这类弯管常被用在机床冷却系统的管路转向、液压站的阀组外接管路、工业空压机的输气管路布局中，相比焊接式的直角弯头，这种带法兰连接的整体弯管不需要现场焊接作业，安装拆卸都更便捷，后期维护更换时只需要拆卸法兰螺栓即可完成替换，不会对周边管路造成焊接损伤。设计建模时需要重点关注流道的过渡圆弧半径，圆弧半径过小会导致流阻陡增，半径过大则会增加整个弯头的外形尺寸，占用过多设备内部的安装空间，需要结合管路通径、安装空间限制、允许流阻损失三个维度做平衡设计；同时法兰面的螺栓孔位置度需要严格控制公差，避免现场安装时出现螺栓无法穿入的问题，支脚的固定孔位置也需要和常见的设备安装梁位、基座孔位匹配，降低现场安装的适配难度。

　　从结构强度角度考量，这款弯管的壁厚设计兼顾了耐压能力和整体重量，不会因为过度追求轻量化导致壁厚不足承压失效，也不会因为壁厚过大造成材料浪费、整体重量过高增加安装负担。外壁的过渡位置全部采用圆角衔接，没有尖锐的应力集中棱角，在承受管路压力波动、设备运行振动时，不会在棱角位置出现应力开裂的问题。在三维建模过程中，需要同步验证法兰螺栓的安装操作空间，确保螺栓紧固时工具能够有足够的操作空间，不会因为弯管本体的结构干涉导致螺栓无法拧紧，同时也要核对流道的通径尺寸全程保持一致，避免在弯管位置出现通径缩径影响介质输送效率。
