咖啡烘焙HackAWA分析立管结构

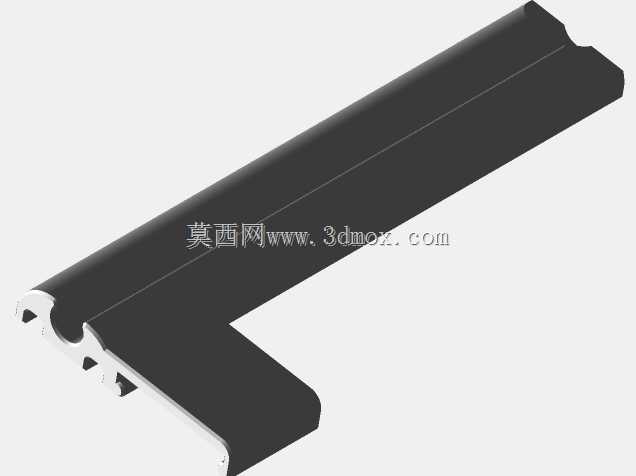

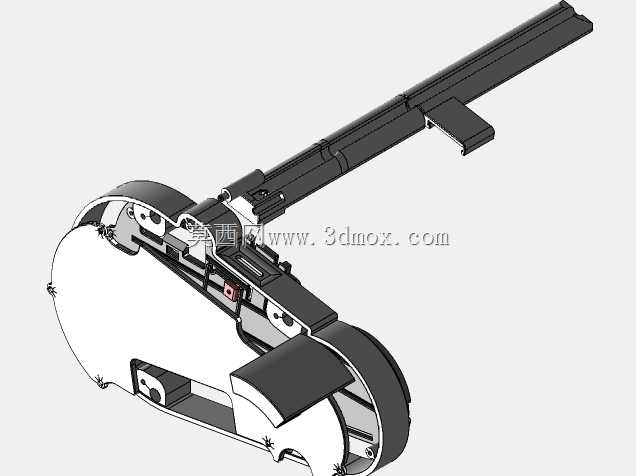

　　在精品咖啡烘焙的小批量样品测试场景中，烘焙过程的排气路径与烟气采样精度直接决定了风味分析数据的可靠性，这套分析立管结构正是为适配小型样品烘焙机的烟气导流、在线检测需求开发的专用管路组件，主要承担烘焙腔高温排气导流、采样探头安装载体、气流稳流整流的核心作用，区别于常规烘焙设备的通用排气管道，该结构针对Ikawa类小型样品烘焙机的紧凑安装空间做了专属适配，解决了原有设备排气路径短、采样点气流紊流导致检测数据偏差的实际问题。从结构设计逻辑来看，整个立管采用分段式拼接构造，长直导流段做了等径内腔设计，内壁做了顺滑过渡处理，避免高温烘焙烟气携带的银皮碎屑在管内堆积造成堵塞，靠近烘焙机连接端的弧形过渡腔体，内部设置了分层导流筋，

　　能够将从烘焙腔高速冲出的旋转气流梳理为层流状态，保证后续安装在管路上的温度、烟气成分检测探头能够采集到稳定的气流样本，不会因为气流紊流出现数据跳变。安装边界方面，长直段的轴向长度适配小型烘焙机的桌面安装场景，下端弧形腔体的连接接口完全匹配对应型号烘焙机的排气出口尺寸，不需要额外做转接件即可完成装配，侧向伸出的安装支耳做了沉头孔设计，能够直接固定在烘焙机的侧部机架上，限制管路工作过程中因为排气脉动产生的振动位移，避免长期使用后接口处出现漏气问题。结构细节上，弧形腔体采用上下扣合的装配方式，配合周向布置的紧固件实现密封，既能够保证管路的气密性，也可以在需要清理管内堆积的银皮碎屑时快速拆开维护，不需要将整个管路从设备上完全拆除；

　　长直段外壁做了局部加厚的安装平面，预留了检测元件的安装孔位，孔位周边做了密封凸台，安装温度、湿度或者烟气成分传感器时可以直接加装密封垫即可满足气密性要求，不需要现场二次加工。实际应用中，这套立管组件替换原有设备的排气段后，能够将采样点的气流紊流度降低到适合检测的区间，烘焙过程中产生的高温烟气顺着长直段向上排出的过程中，较重的银皮碎屑会在弧形腔体的下部沉降区暂时留存，不会直接冲到检测探头位置造成探头污堵，减少日常使用中的探头清洁频次。设计过程中针对管路的气流阻力做了反复校核，在增加稳流结构、预留检测安装位的前提下，整个管路的排气阻力与原有设备排气段基本一致，不会因为更换管路造成烘焙腔内部的排气背压变化，

　　避免影响原有烘焙机的热风循环参数，保证烘焙曲线的可复现性。针对高温工作场景，整个结构的壁厚做了差异化设计，靠近烘焙腔的弧形段壁厚略大于上部长直段，既能够承受高温排气的长期热冲击，也能控制整个组件的重量，不会对设备侧部的安装点造成过大的负载；长直段末端做了微扩口设计，能够降低排气出口的气流噪声，改善实验室测试场景的工作环境。
