直插式CMOS存储芯片三维结构设计

　　在工业控制板卡、老式数控系统接口板、教学实验电路装置的硬件选型与结构适配环节，直插封装的CMOS存储器件是经常会用到的基础电子元件，这类器件的三维结构建模，直接关系到PCB布局时的干涉校验、外壳开孔的尺寸匹配、生产环节的插件工位工装设计精度。做这类元件的三维建模时，首先要明确其实际使用场景的约束：多数应用在通孔焊接的PCB板上，引脚需要穿过板上的对应过孔，过波峰焊或者手工焊完成固定，所以建模时引脚的伸出长度、引脚间距、引脚直径的公差控制是核心，不能出现引脚与过孔错位、引脚长度不足无法透锡、引脚过粗插不进孔的问题。

　　从功能特性来看，这类CMOS存储器件属于低功耗半导体存储元件，多用于存储小容量的系统配置参数、校准数据或者简单的逻辑控制代码，工作时对周边结构的应力比较敏感，所以封装本体的外形尺寸建模必须准确，尤其是本体底部与PCB板面的间隙，要预留足够的焊锡流动空间，同时避免本体贴板过紧导致焊接时热量无法散出，或者长期使用后应力拉扯引脚造成虚焊。建模过程中，封装本体的黑色塑封部分要还原实际的脱模斜度，不能做成完全垂直的直角块，实际生产中塑封件都会有微小的拔模角度，这个细节如果忽略，在做整机装配的干涉检查时，容易出现相邻元件间隙计算错误的问题。

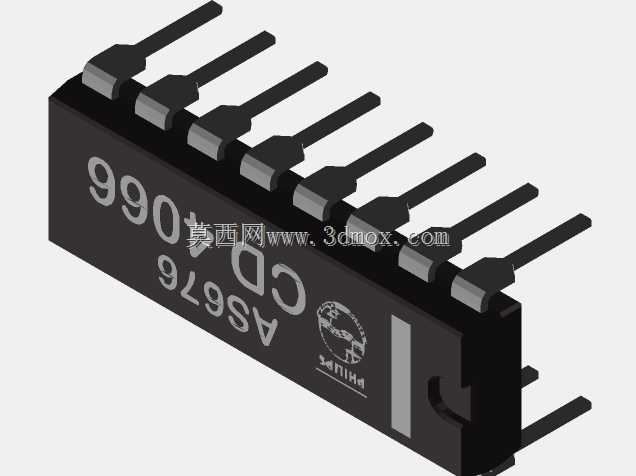

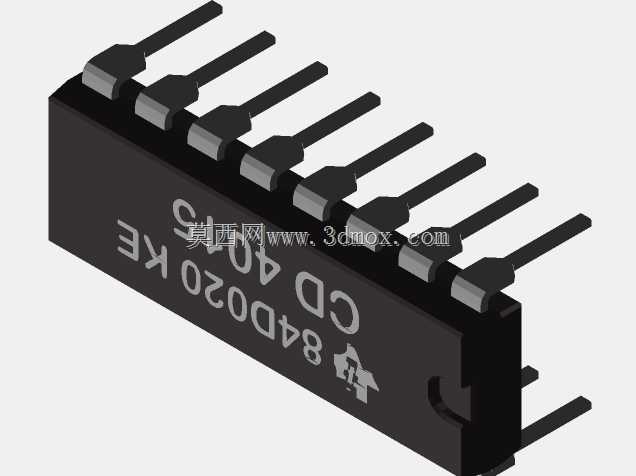

　　引脚部分的建模是重点，双列直插的引脚是从本体两侧引出，先水平向外延伸一小段，再垂直向下弯折，弯折处的圆角半径要符合实际冲压引脚的工艺特征，不能做成尖锐的直角，否则不仅不符合实物形态，在做结构应力仿真时，也会出现应力集中点计算失真的问题。每个引脚的截面是矩形切角形态，不是完全的方形或者圆形，表面的镀锡层质感可以通过外观纹理体现，但核心是尺寸精度：引脚中心间距要严格对应标准DIP封装的节距，两侧引脚排的间距要匹配PCB封装库的焊盘排距，引脚末端的倒角要做出来，方便插件时顺利导入PCB过孔。

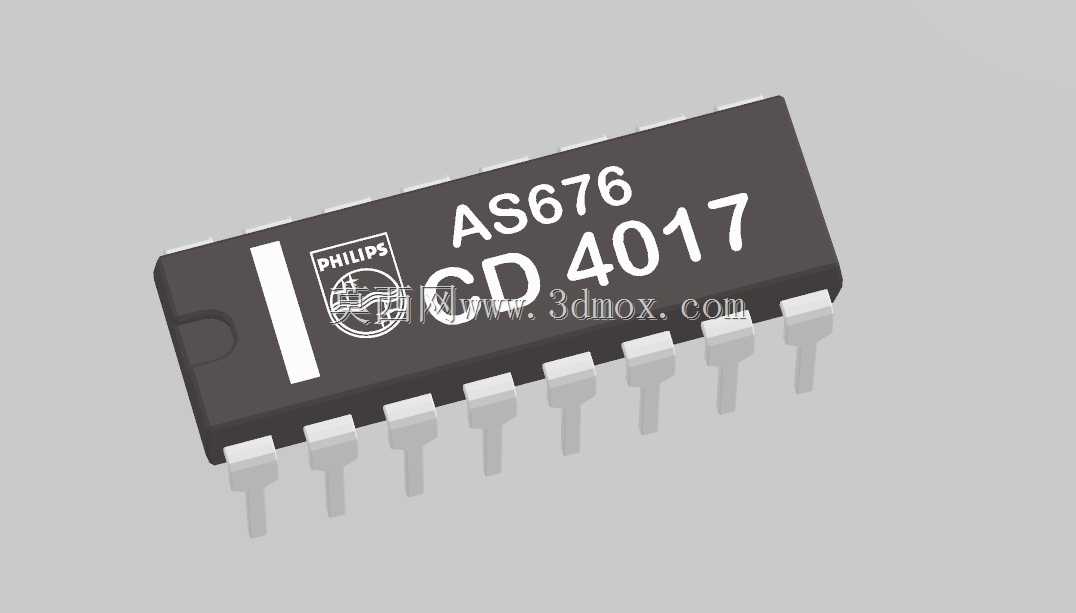

　　本体表面的标识部分，包括器件型号、品牌logo、引脚定位标记，建模时要还原其位置和形态，尤其是引脚1的定位凹点或者缺口，这个结构是装配时防呆的关键，在做生产装配指导的三维可视化内容时，这个标记的位置不能出错，否则会导致插件时元件插反，造成电路烧毁的生产事故。从安装边界来看，这类元件在PCB上安装时，本体上方需要预留至少3mm的散热空间，不能直接被其他结构件压到塑封本体，否则长期受热后塑封变形会挤压内部硅片造成器件失效；本体两侧与相邻直插元件的间距要预留至少1mm，避免波峰焊时连锡。

　　建模时还要考虑实际生产中的公差累积，比如引脚的共面度，实际元件的引脚不可能完全在同一个平面上，建模时可以将引脚末端的平面度公差控制在0.1mm以内，符合行业通用的元器件验收标准，这样导出的工程图或者干涉检查结果才具备实际指导意义。很多新手建模时容易忽略塑封本体侧面的模缝痕迹，还有引脚与塑封本体结合处的溢胶特征，这些细节虽然不影响尺寸装配，但在做产品渲染、装配动画展示时，会直接影响模型的真实感，对于面向生产一线的三维模型来说，细节的还原度决定了模型的实用价值。

　　另外，这类器件在不同的应用场景下，对安装高度的要求不同，比如在超薄外壳的控制盒内，需要核算元件本体顶端到外壳内壁的间隙，避免外壳装配时压到元件，所以建模时本体的总高度、引脚弯折后的总高度都要严格按照实物尺寸测绘，不能随意缩放。在做整机的布线仿真时，准确的元件模型可以帮助工程师提前预判走线空间，避免导线跨过元件本体时被外壳挤压破皮，也能提前发现元件与接线端子之间的位置干涉，减少打样后的改板次数。对于教学场景使用的模型，准确的结构可以帮助学员直观理解双列直插封装的焊接要点、识别方向标记，比二维图纸的展示效果更直观。
