艾姆斯视错觉演示窗实验装置

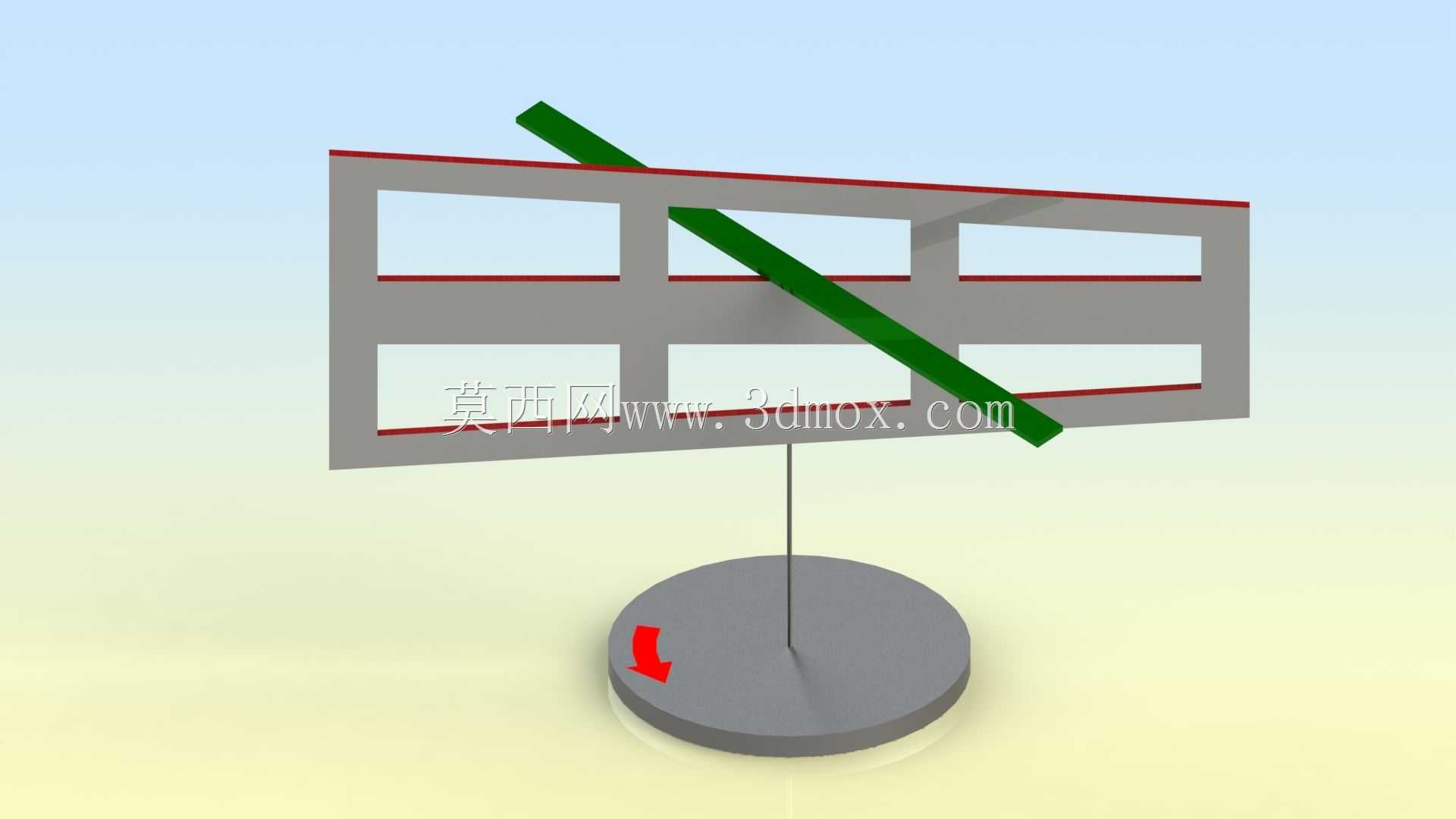

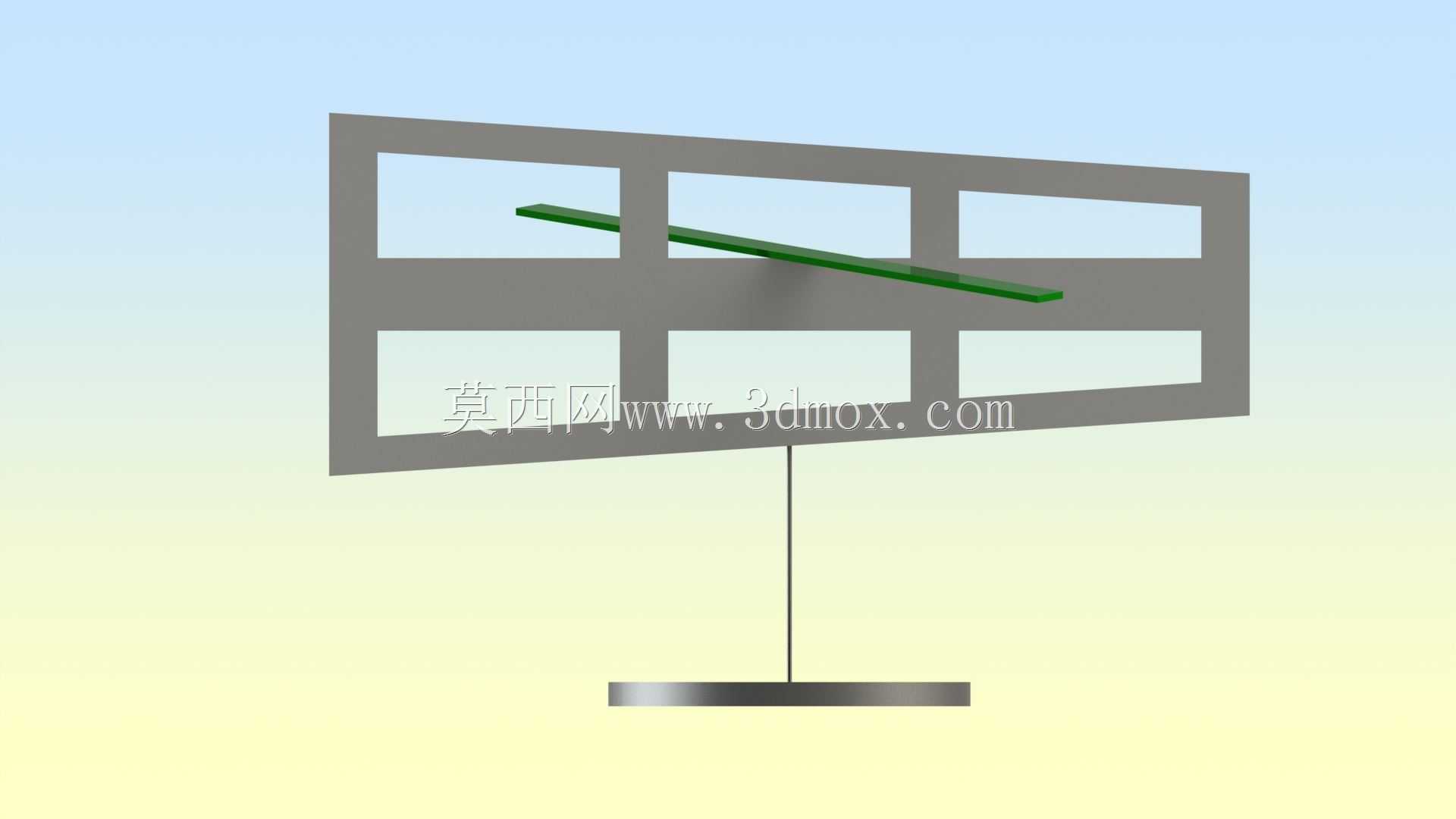

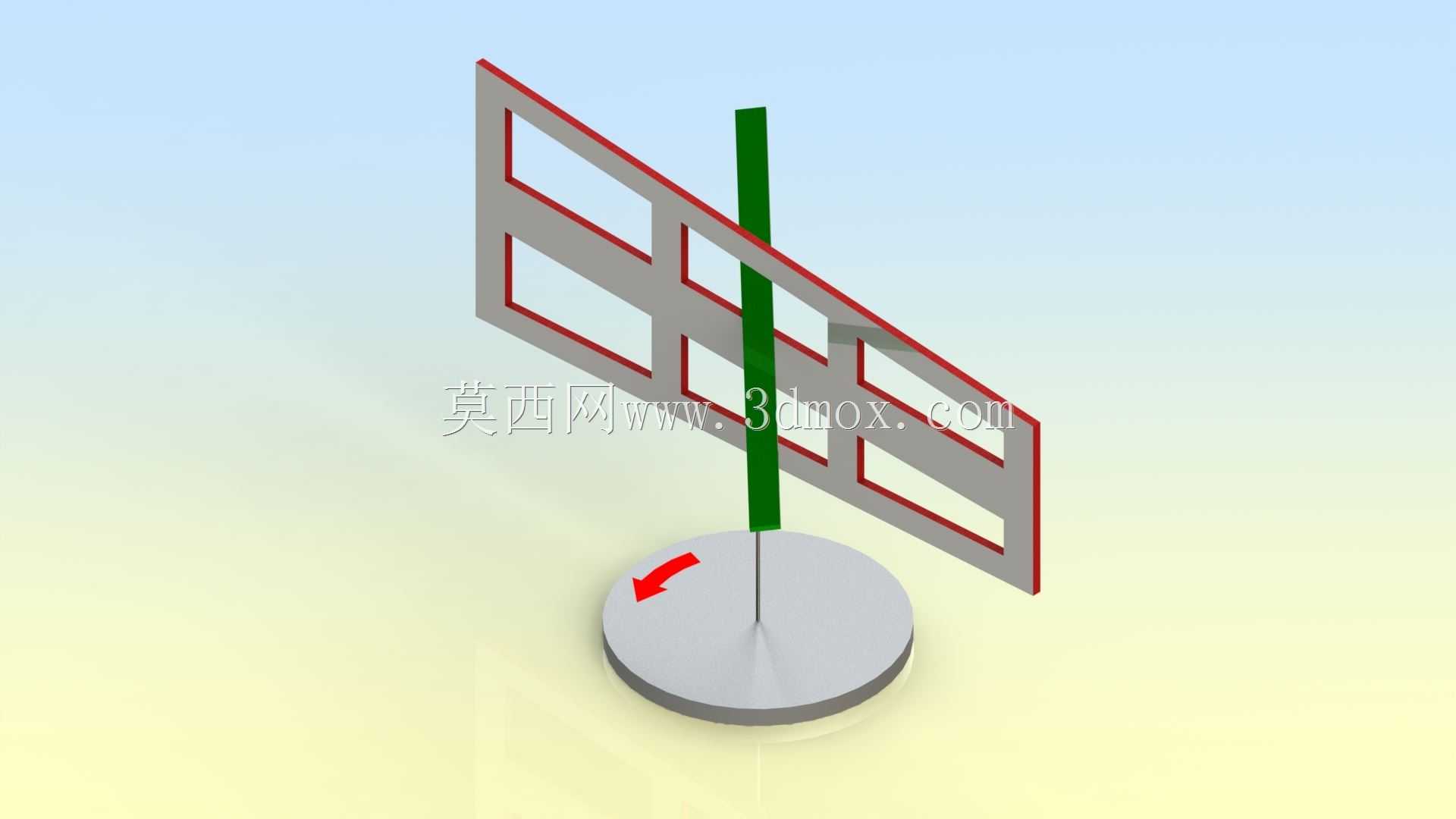

　　这套装置还原的是经典的艾姆斯梯形窗错觉演示结构，核心由一块带分格的梯形窗框、一根贯穿窗框的绿色横杆、一根竖直支撑杆和圆形底座组成。窗框整体呈梯形轮廓，并非日常所见的矩形窗，左右两侧边框长度不等，上下边框沿水平方向呈收窄或展开的透视形态，框体内部由横竖筋板分隔出六个矩形镂空区域，筋板与外框为一体化板件结构，板面平整，镂空边缘规整。绿色长杆横向穿过窗框中部，杆身平直，两端伸出窗框外侧，是错觉演示中重点观察的运动部件。竖直支撑杆顶端连接窗框背部的回转支点，底端固定在扁平圆形底座上，底座为圆盘形配重结构，盘面水平，支撑整个装置稳定放置。

　　从实际使用场景来看，这类装置主要用于物理光学、视觉认知、心理学基础实验教学，也常出现在科普展馆的互动展项、高校工程制图的透视原理课堂以及工业设计的人因视觉研究中。演示时窗框绕竖直轴匀速转动，由于梯形轮廓在视网膜上的投影不断变化，人脑会依据长期形成的矩形窗透视经验强行解读画面，使得观察者明明看到窗框在连续旋转，却会感知成窗框在来回摆动，而横穿窗面的绿色长杆本应随窗框一同做圆周运动，在错觉作用下会看起来像在诡异的角度穿透窗框，甚至产生长杆弯折、悬浮的反常视觉效果，直观暴露出人类视觉系统对透视、直角、矩形环境的先验假设如何误导判断。

　　结构设计上，梯形窗框的长宽比例、两侧边的斜度都经过刻意设定，保证旋转过程中任意角度的投影都能最大化模拟矩形窗在空间中偏转的透视轮廓；分格筋板一方面模拟真实窗户的窗棂形态，强化大脑对“窗户”这一熟悉物体的认知联想，另一方面提升薄板窗框的整体刚性，避免旋转时板面颤振。绿色横杆选用与灰色窗框高对比度的配色，目的是让观察者的视线能够清晰追踪杆体的运动轨迹，放大错觉带来的违和感。支撑杆采用细长直杆，尽量减少自身对窗面视觉画面的遮挡，底座圆盘提供足够的配重与支撑半径，保证装置在回转运动时不发生倾覆。

　　建模过程中需重点控制梯形窗框的斜边角度、镂空窗格的相对位置、横杆与窗框回转中心的同轴关系，支撑杆上下两端的连接点位要保证窗框旋转平面与竖直轴线垂直，底座圆盘的直径需大于窗框旋转时的最大水平投影半径，预留足够的稳定边界。各部件装配后转动副处需保证转动顺滑无卡滞，整体外形占用空间以底座直径为落地边界，窗框旋转形成的圆柱空间为运动边界，布置演示场地时需在该边界外预留观察者站位，避免遮挡观察视线。这套结构把抽象的视错觉原理转化为可直观操作的实体装置，让透视成像、视觉恒常性这类知识点无需复杂设备就能清晰呈现。
