大跨度轻钢厂房桁架承重骨架结构

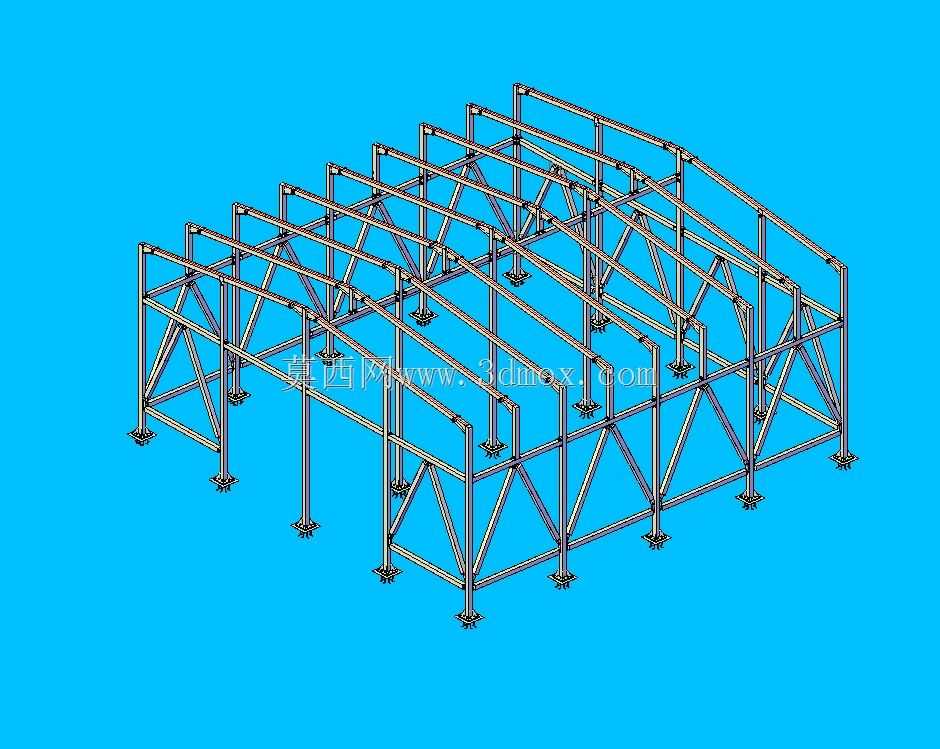

　　这套三维结构呈现的是一栋大跨度轻钢厂房的完整承重骨架，主体由立柱、屋架桁架、纵向系杆、柱间支撑和地脚锚固节点组成，适用于单层工业车间、仓储库房、农机棚、小型加工厂房等需要开阔内部空间的建筑场景。骨架没有设置内部承重隔墙，屋面荷载通过多榀横向桁架传递到两侧立柱，再由柱脚扩散至基础，因此厂房中部可以保留连续的作业面，方便设备布置、车辆回转和生产线贯通。

　　从受力思路看，屋盖部分采用三角形桁架形式，上弦顺应屋面坡度布置，下弦保持水平，腹杆按受拉、受压路径交错设置。相比单纯使用实腹梁，桁架把材料集中布置在远离中和轴的位置，在相同用钢量下能够获得更大的截面高度和抗弯刚度，适合跨度较大、屋面荷载相对均匀的厂房。各榀屋架之间通过纵向水平杆件连接，形成空间稳定体系；檐口、屋脊和跨间的连系构件能够约束桁架侧向位移，避免单榀屋架在安装或风荷载作用下出现平面外失稳。

　　立柱沿厂房两侧纵向排列，柱顶与屋架端部连接，柱脚采用底板加锚栓的固定方式。模型中柱脚位置明确表达了底板、加劲肋和地脚节点，安装时需要与混凝土基础顶面的预埋螺栓对位。柱底边界通常按刚接或半刚接考虑，具体取决于底板厚度、锚栓直径、加劲肋布置和基础刚度。对于有桥式吊车或较大侧向风载的厂房，柱脚节点需要承担弯矩、剪力和轴力；若仅作为轻型库房使用，也可在满足位移限值的前提下优化锚栓数量和底板尺寸。

　　支撑系统是骨架能够整体工作的关键。侧立面可以看到交叉斜杆，它们主要承担纵向水平力，把风荷载、地震作用和安装阶段的临时水平力传递到基础。屋面区域的斜向杆件则增强屋盖平面内刚度，使各榀桁架能够共同受力。设计时不宜把支撑仅视为构造件，交叉杆的长细比、节点偏心、连接螺栓或焊缝位置都会影响实际承载表现。若支撑过柔，厂房在纵向容易出现摆动；若节点刚度过大而构造不协调，又可能在温度变形时产生附加内力。

　　外形边界方面，模型沿长度方向布置了多组横向刚架，跨度方向由两侧柱列限定，屋面高度从檐口向屋脊逐步升高。柱网间距决定了单榀屋架承担的负荷宽度，间距过大时屋面檩条和系杆截面需要增加，间距过小则立柱和基础数量增多。实际工程中需要在跨度、柱距、檐高、屋面坡度、当地风雪荷载和围护板型之间综合平衡。三维建模时应重点校核杆件中心线交点、屋脊处左右桁架拼接、檐口梁柱连接、柱脚底板与基础锚栓的相对位置，避免现场安装时出现孔位错位或杆件相冲突。

　　该骨架的装配逻辑清晰，杆件多采用规则型材，适合工厂下料、预制节点和现场栓接或焊接组合。屋架可分段制作后在地面拼装，再整体吊装就位；立柱则先校正垂直度，再安装柱间支撑和纵向系杆形成临时稳定。对于结构设计人员，模型可用于检查桁架腹杆走向、支撑布置和节点空间；对于施工人员，可据此理解吊装顺序和安装边界；对于设备选型人员，也能直观判断厂房内部净空、柱列遮挡范围以及后续管线支架的附着位置。
