16寸管道修复用抱箍式紧固夹结构设计

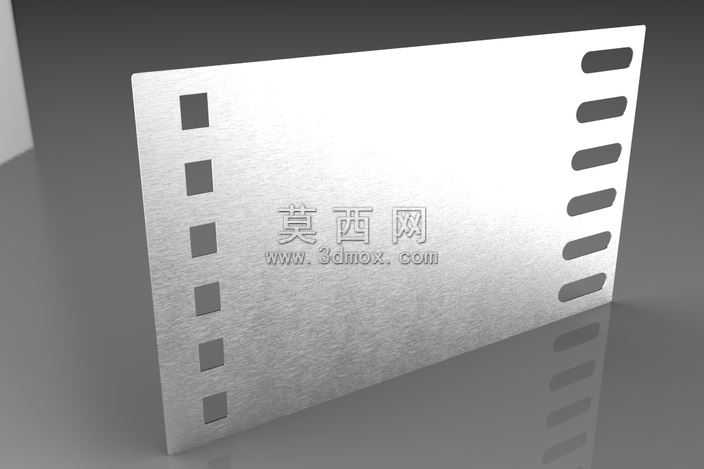

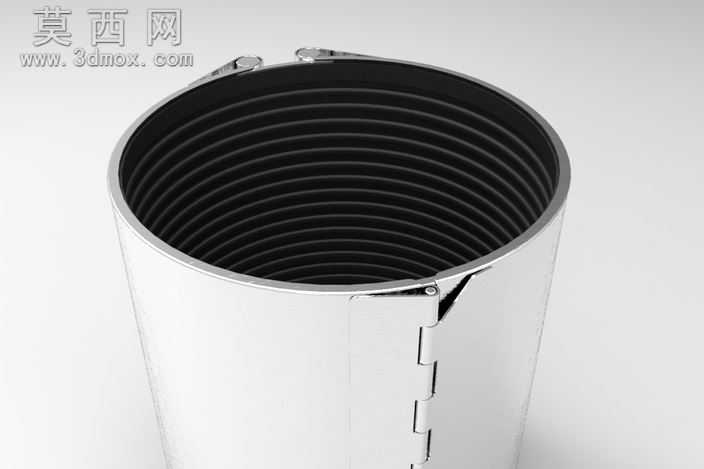

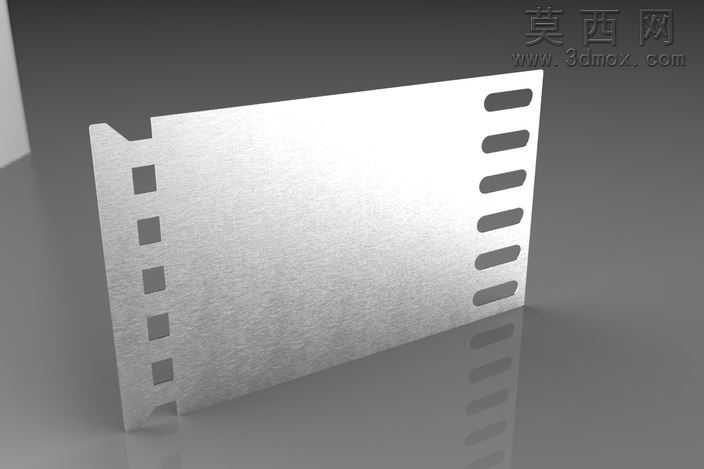

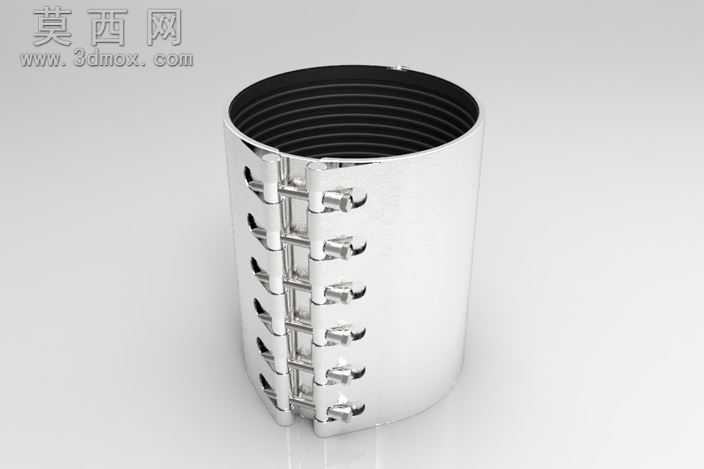

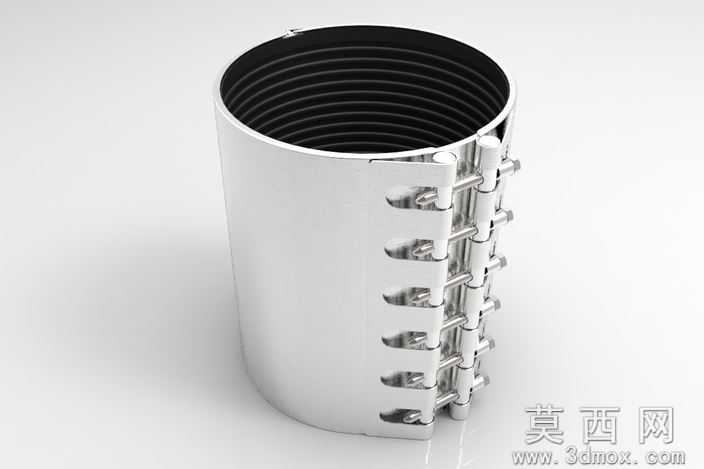

本作品为16寸管道修复专用抱箍式紧固夹三维建模作品，建模阶段围绕管道应急修补的实际工况展开结构设计，整体采用对称开合式筒体结构，适配对应外径的金属或非金属管道外壁，建模时严格把控筒体弧度与管道外径的匹配公差，保证安装后贴合面无明显间隙。模型主体结构分为外层金属紧固筒体、内侧密封衬层、侧边多组锁合铰链结构三个核心部分，外层筒体建模时采用薄壁拉伸结合阵列特征完成，保证筒体壁厚均匀，满足承压状态下的结构强度要求；内侧密封衬层采用带环形防滑凸纹的结构设计，建模时通过环形阵列凸纹特征，既提升衬层与管道外壁的摩擦力，避免夹体受管道内压冲击出现滑移，又能通过多层凸纹形成多道密封屏障，阻断管道破损处的介质渗漏路径。侧边锁合结构采用多组均匀排布的铰链式卡扣设计，建模时对每个卡扣的铰接轴、扣合槽、锁紧凸台都做了精细化特征处理，通过线性阵列保证每组卡扣的间距一致，扣合行程统一，安装时可通过逐组锁紧卡扣逐步收紧筒体，让内侧密封衬层均匀受压，避免局部压力不足导致的密封失效问题。渲染阶段针对不同部件赋予对应材质，外层金属筒体采用抛光不锈钢材质，调整金属粗糙度与反射参数，还原金属构件的光洁质感与结构棱角；内侧密封衬层采用黑色耐油橡胶材质，调整材质的漫反射与凹凸参数，还原橡胶材质的哑光质感与表面凸纹的触感细节；铰接轴与卡扣部件采用镀锌金属材质，区分不同金属部件的质感差异。设计思路上充分考虑管道修复作业的现场操作需求，整体结构无需对破损管道做截断处理，可直接包覆在管道破损位置外侧，通过多组卡扣的机械锁紧力实现密封固定，适用于给排水、油气输送等场景下的管道破损应急修复，建模过程中对所有活动铰接部件都做了装配间隙处理，保证卡扣开合动作无结构干涉，整体模型结构完整，特征清晰，可直接用于结构验证、加工出图以及作业演示场景使用。
