壁挂式承重三角墙支架结构设计

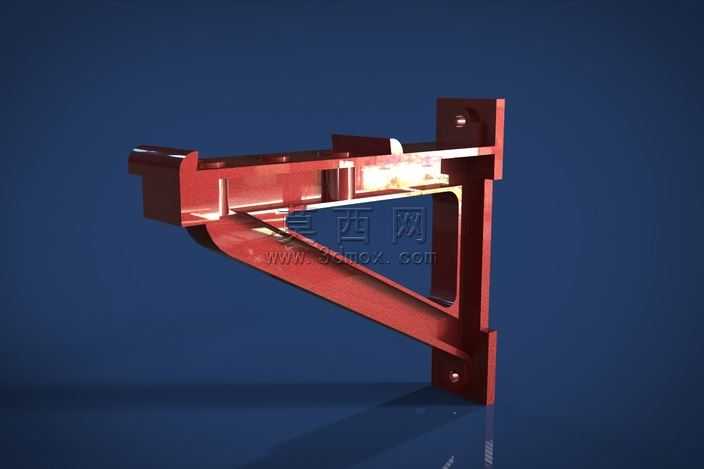

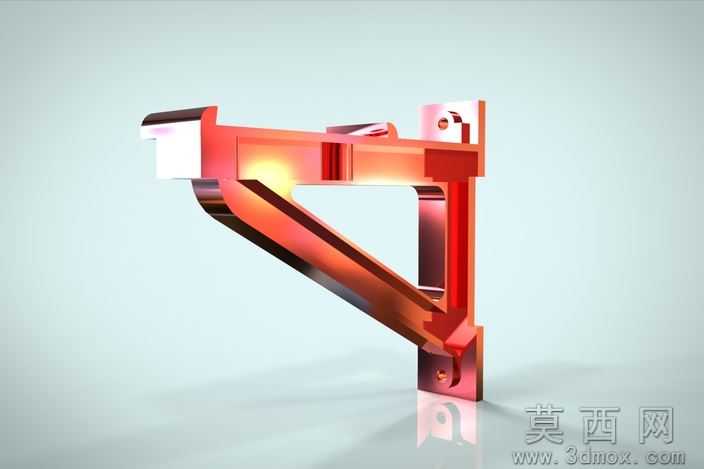

本作品为壁挂式三角承重墙支架的三维设计成果，建模阶段依托参数化三维设计软件完成全流程搭建，首先根据墙面安装的使用场景确定整体外轮廓尺寸，以直角三角形的稳定力学结构作为核心构型基础，分别构建贴墙安装的竖直固定段、承载置物的水平支撑段，以及连接两段的斜向加强肋结构。建模过程中对安装孔位做了精准定位，竖直固定板上下两端预留沉头安装孔，可适配膨胀螺栓完成墙面固定，水平承载面的端部设置有限位挡边结构，避免放置的物件滑落，斜向加强肋采用变截面设计，在靠近直角交点的受力集中区域做加厚处理，同时在肋板与横竖板的连接位置添加圆角过渡，消除应力集中隐患，提升整体结构的抗形变能力。材质编辑阶段为模型赋予金属材质效果，模拟铸铁喷塑的表面质感，调整材质的粗糙度、金属度参数还原哑光红漆的真实视觉表现，同时添加细微的表面颗粒纹理，避免塑料感失真。渲染阶段采用深蓝色渐变背景突出支架主体，布置三点光源系统：主光源从侧上方打光，凸显支架的结构轮廓与边角细节；辅助光源从正面补光，弱化阴影区域的死黑问题；轮廓光从后方照射，勾勒支架的边缘线条，让模型与背景形成清晰层次。地面添加柔和的反射效果，模拟光滑展示台面的光影反馈，最终呈现的渲染图清晰展现了支架的整体形态、连接结构与材质质感。设计过程中充分考量了壁挂支架的实际受力特性，三角结构将水平承载的重力分解为斜向的压力与竖直板的拉力，配合加强肋的结构补强，在控制整体重量与材料用量的前提下，实现了可靠的承重性能，各部件的连接位置均做了贴合实际加工工艺的处理，无悬空面、无几何错误，可直接用于工程出图、3D打印验证或者五金加工开模的参考，结构简洁实用，安装便捷，可广泛用于墙面置物、设备固定等多种场景。
