3D打印机挤出打印头冷却调平组件

　　这套组件面向桌面级FDM熔融沉积3D打印机的挤出端改装场景，核心作用是把耗材熔融挤出、成型区快速冷却、床面自动检测三个功能整合在同一安装支架上，解决多配件零散加装带来的干涉、走线混乱、冷却风路分散的问题。日常打印PLA、PETG这类需要近端强冷的耗材时，喉管散热与成型件冷却是决定翘边、层纹、悬垂质量的关键，原有整机自带的风道往往只覆盖喷嘴单侧，加装BL-touch自动调平传感器后又会挤占风路空间，这套结构就是在有限的X轴滑台安装空间里，把所有功能件的位置做了协同排布。

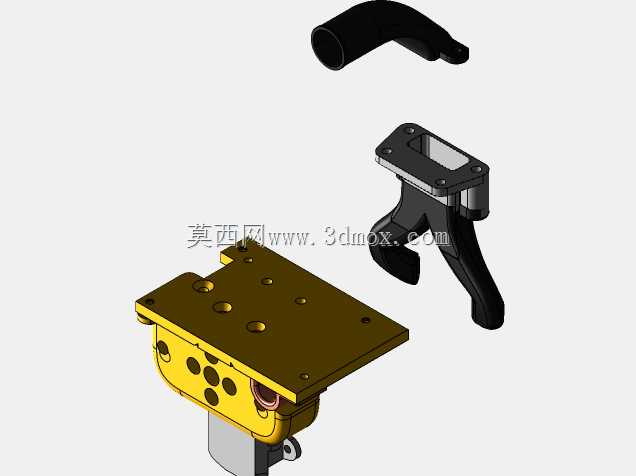

　　从结构布局来看，组件最上方是金属安装基板，基板上预留了多组沉头安装孔，孔位间距匹配常见轻型桌面机的X轴滑块安装面，基板厚度控制在3mm左右，既保证挤出机工作时的刚性，不会因为高速往复移动出现支架震颤，又不会过多增加运动端负载，避免X轴电机扭矩不足导致丢步。基板下方集成了散热风道壳体，风道采用弯管导流结构，进风口对接离心风扇出风口，内部流道做了顺滑圆弧过渡，没有直角突变，能把风扇输出的气流均匀导向喷嘴下方的成型区域，两侧出风对称覆盖刚挤出的耗材丝，让耗材离开喷嘴后快速定型，打印悬垂结构、小尺寸薄壁件时不会出现丝材垂坠、层间错位。弯管的走向特意避开了调平传感器的探测行程，传感器安装在风道侧方的预留卡位上，探针伸出位置距离喷嘴中心的偏移量经过校准，固件里只需要设置固定的X、Y偏移值就能完成床面多点探测，不会出现探针撞喷嘴、碰打印件的问题。

　　安装边界方面，整套组件在X轴方向的总宽度控制在120mm以内，Z轴方向从安装基板顶面到喷嘴尖端的总高度约85mm，Y轴方向突出滑台的距离不超过60mm，改装时不需要大幅改动原有设备的机架尺寸，只需要替换原有挤出头固定支架，核对喉管、加热块、喷嘴的安装同轴度即可。喉管安装位采用标准直通卡位，兼容常见的E3D V6规格热端，加热块、热敏电阻、加热棒的安装槽都预留了足够操作空间，后期维护更换喷嘴、清理喉管堵料时不需要完全拆解整个支架。风道壳体的安装卡扣做了定位止口，上下壳体拼合后缝隙均匀，不会出现漏风导致风压损失，风扇安装位预留了螺丝孔，适配4010规格的离心涡轮风扇，风扇接线、调平传感器接线、热端加热线与热敏线都可以沿支架侧边的走线槽排布，用扎带固定后随运动拖链弯折，不会和机架、光轴发生剐蹭。

　　实际装机调试时，首先要确认安装基板和X轴滑台的贴合面没有杂物，锁紧固定螺丝后手动推动挤出头沿X轴全行程移动，检查组件两端是否会碰到机架立柱、Z轴丝杆，再下移Z轴确认探针触底行程在固件设定的范围内，避免探针超程顶弯。冷却风路的出风方向需要对准喷嘴尖端下方2-5mm的区域，这个区间是熔融耗材刚挤出的位置，快速冷却能让层间粘结强度和成型精度达到平衡，风路如果位置过高会吹到加热块导致热端温度不稳，位置过低则会直接吹到打印床表面造成首层翘边。自动调平传感器的安装高度可以通过卡位上的调节螺丝微调，保证探针收回时尖端高于喷嘴最低点，探测下落时探针先接触床面触发信号，整套结构把零散改装件的位置约束全部整合，减少了用户自行设计支架时反复测量孔位、避让干涉的工作量，适配多类轻型桌面FDM设备的挤出端升级需求，在小批量定制件打印、创客设备改装场景下，能有效提升打印过程的稳定性，减少因为冷却不均、调平偏差导致的打印失败概率。
