全封闭三角洲并联架构桌面FDM三维打印设备

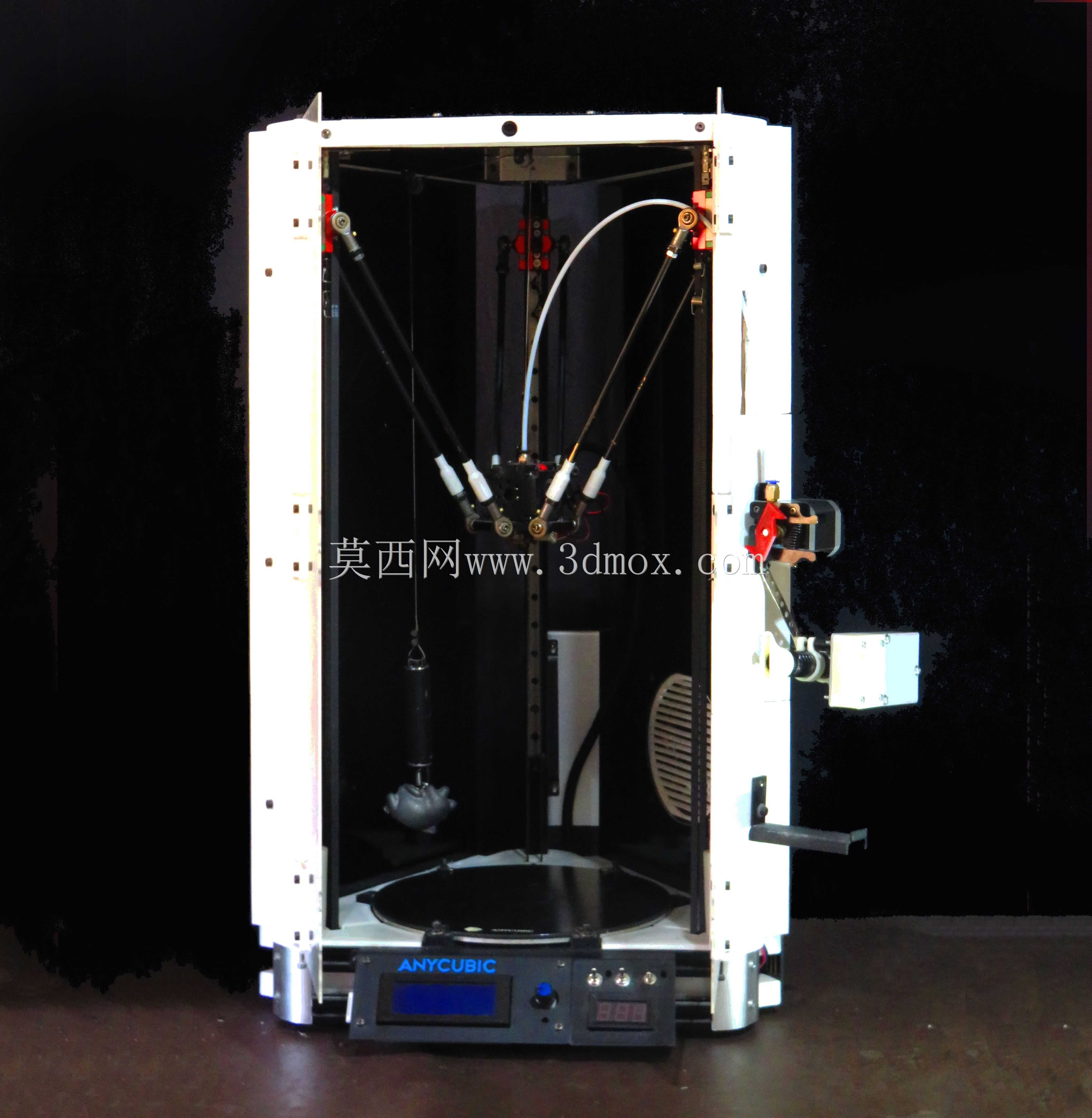

　　这套桌面级熔融沉积成型设备采用三角洲并联运动架构，整体以立式框架承载三组同步运动臂，打印喷头在圆形成型区域内完成空间定位，框架外侧加装完整封闭围护结构，将成型工作区与外部环境隔开，减少开放式设备常见的温度波动、气流扰动与粉尘外溢问题，适合对成型件翘曲控制要求较高的小批量零件试制、教学实验、创客开发与小型工作室生产场景。

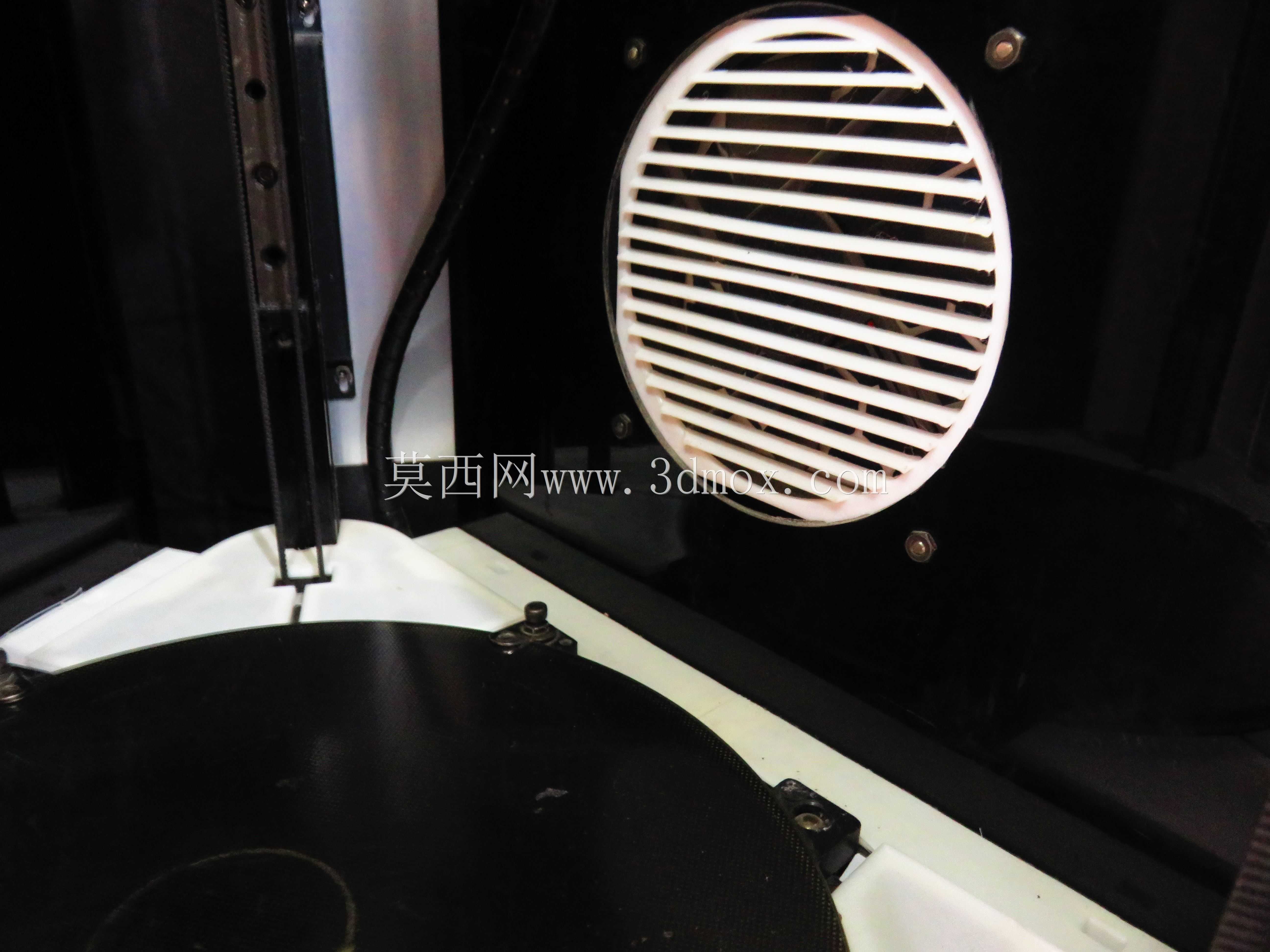

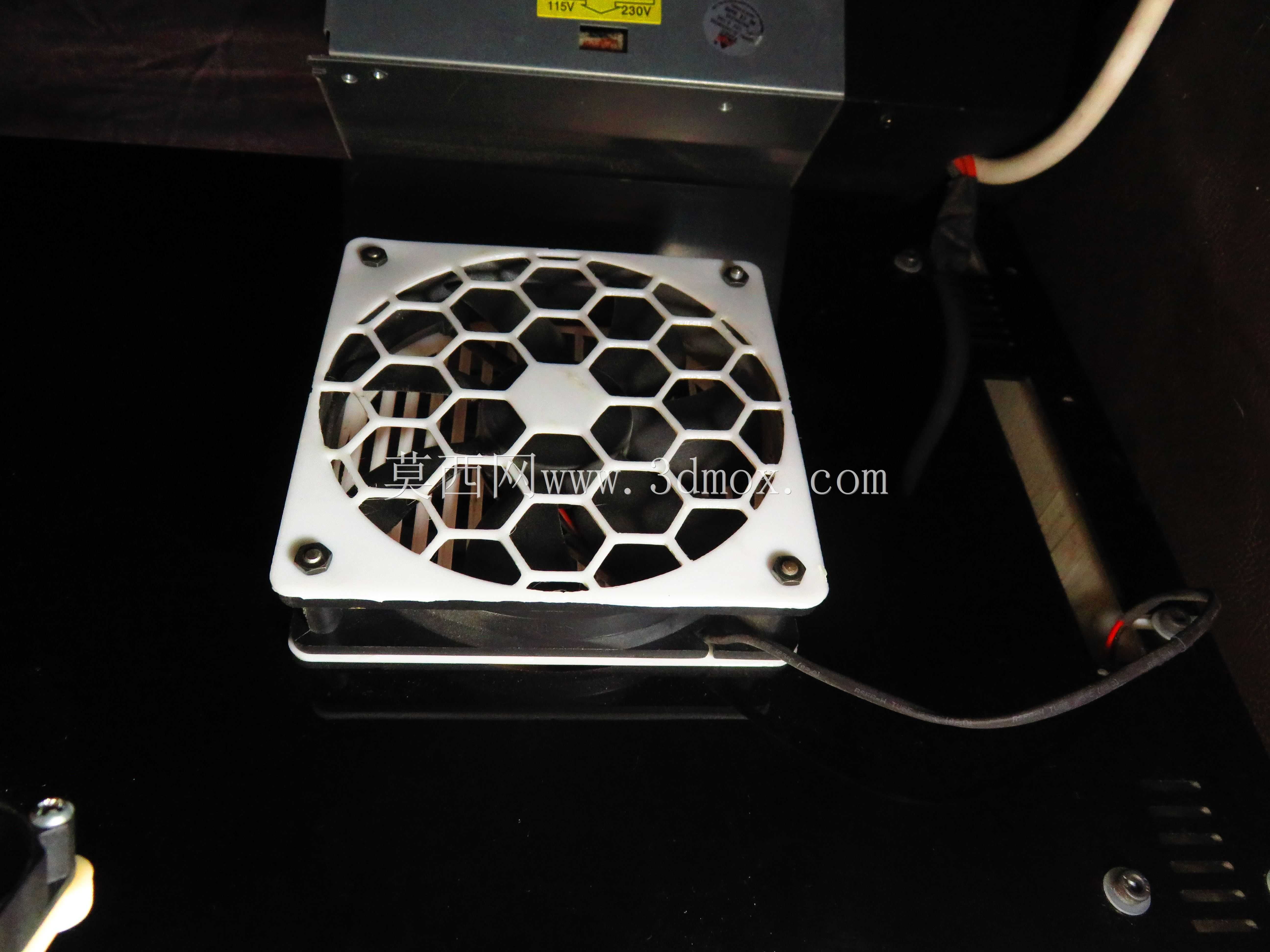

　　从实际使用逻辑来看，封闭腔体并不是简单给裸机套一层外壳，而是围绕ABS等易收缩材料的成型需求做结构适配。设备运行时，喷头挤出的高温耗材需要在相对稳定的温场中逐层冷却，若周边空气快速流动或环境温度偏低，大尺寸薄壁件、长跨度悬伸结构很容易出现边角翘起、层间结合力下降甚至零件从成型平台脱离的问题。围护结构把打印区围合后，腔体内部热量能够缓慢循环，配合侧向布置的120毫米散热风扇，可在保温与强制冷却之间取得平衡：正常堆积阶段保留腔内余温，降低材料骤冷收缩应力；零件打印完成后，又可通过风道快速带走热量，缩短等待取件的时间。侧板上预留可开合通风口，操作人员能够根据耗材特性切换状态，打印高温易翘曲材料时关闭风口维持腔温，打印PLA等对散热要求更高的材料时打开通路加强空气交换。

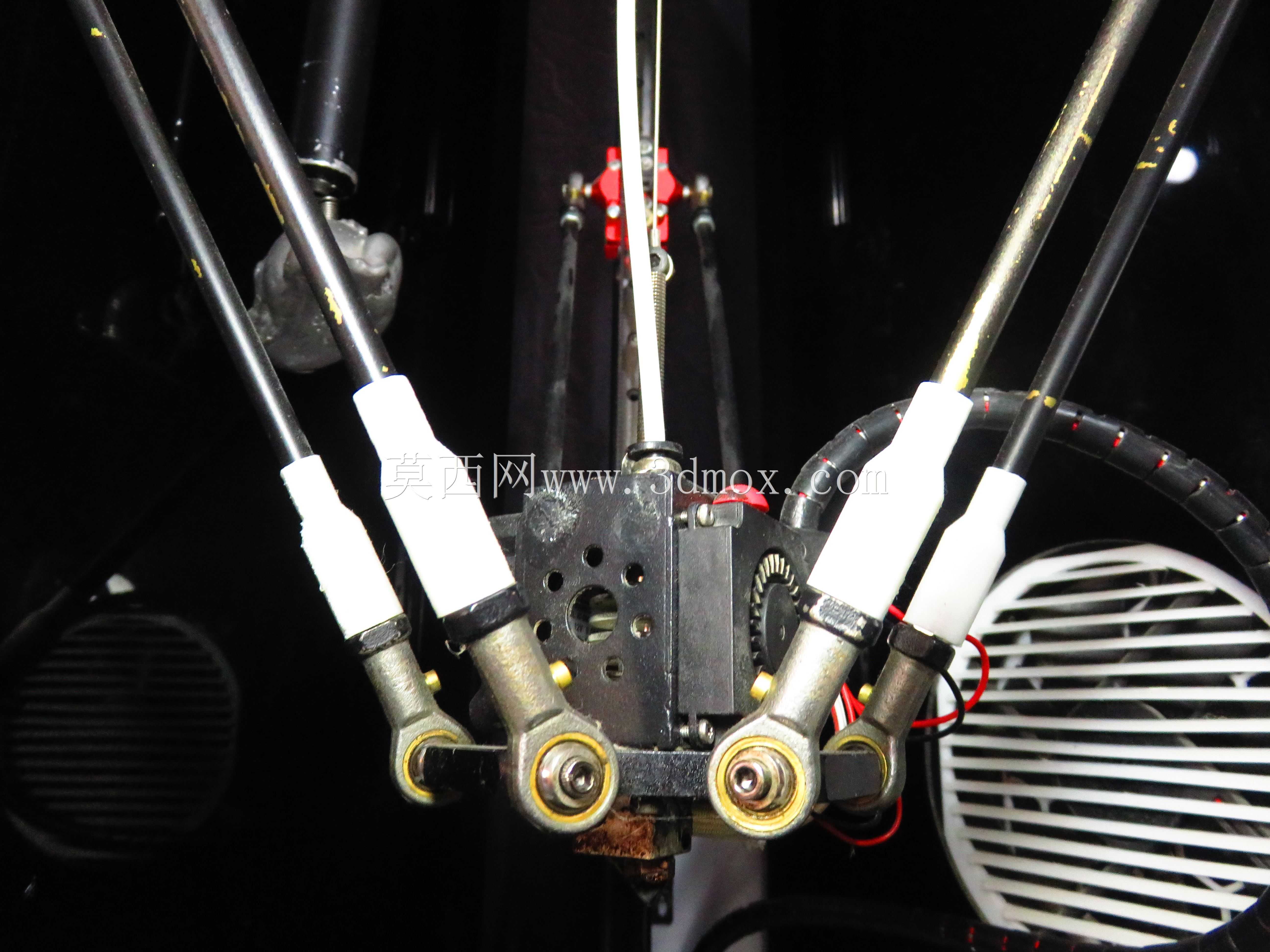

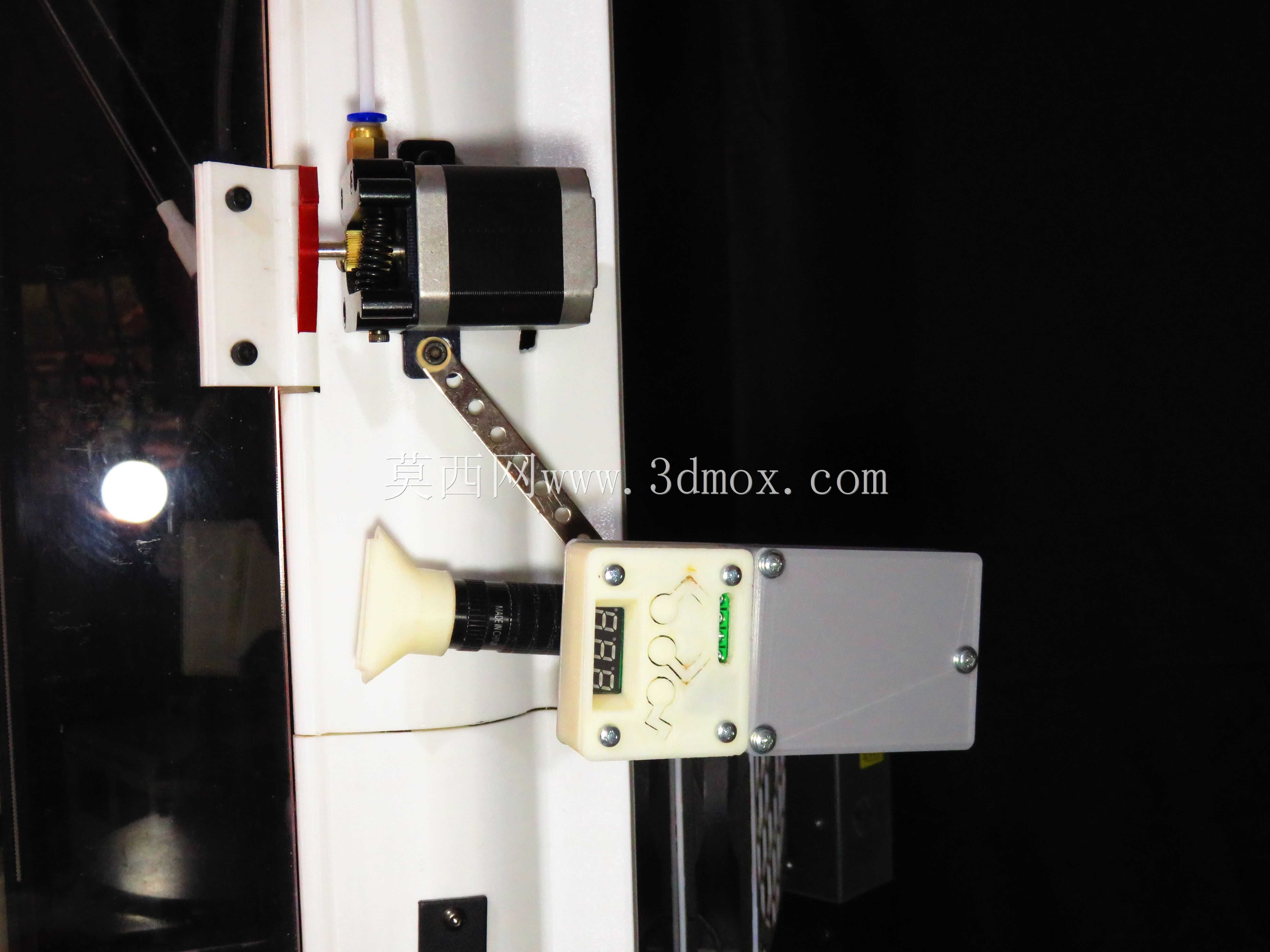

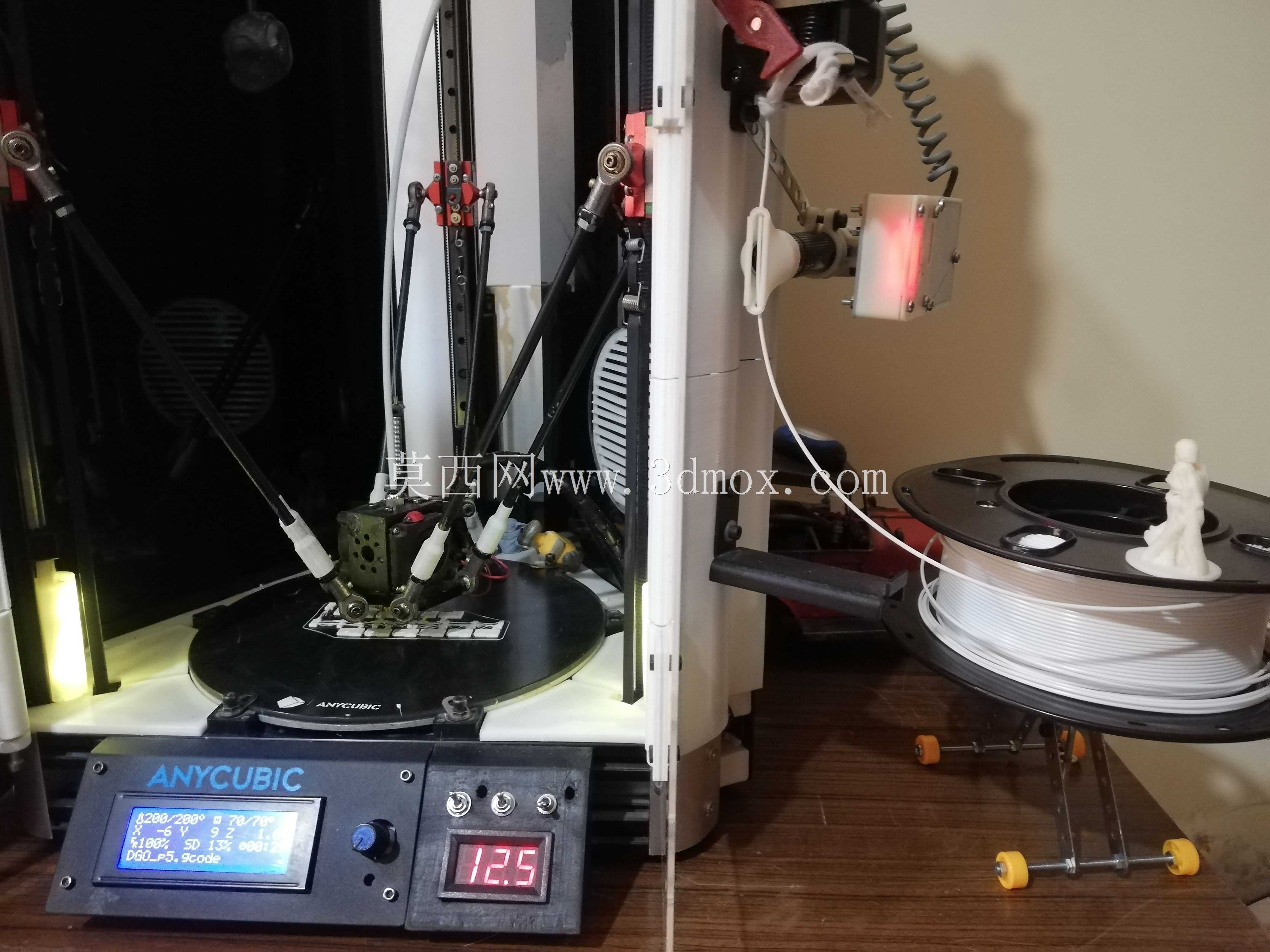

　　运动部分沿用三角洲并联设备的典型布局，三组竖直导向立柱沿圆周均布，滑块沿立柱上下移动，通过六根平行臂杆共同约束喷头位姿。与笛卡尔坐标系设备相比，这种架构的运动质量主要集中在轻量喷头与臂杆连接处，X、Y方向的运动惯性更小，空程移动与拐角换向时的动态响应更直接。结构改进时，喷头端的接头与平衡配重经过重新梳理，冗余重量被尽可能压缩，臂杆铰接点的配合间隙控制更严格，高速打印过程中因接头晃动产生的振纹能够明显减少。喷头组件集成耗材进料、加热熔融与温度检测功能，走线沿框架边缘固定，避免运动拖链与臂杆发生干涉。

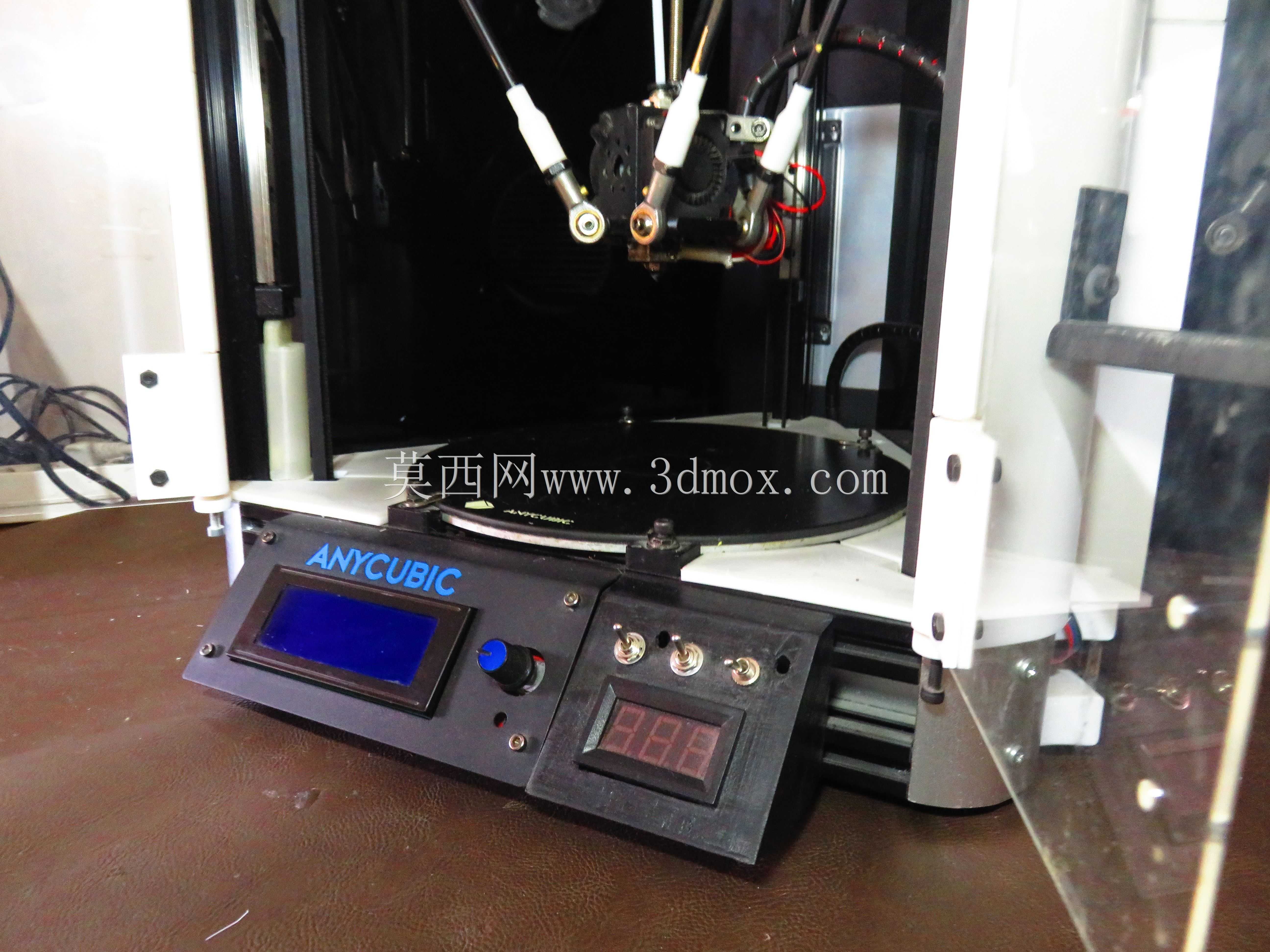

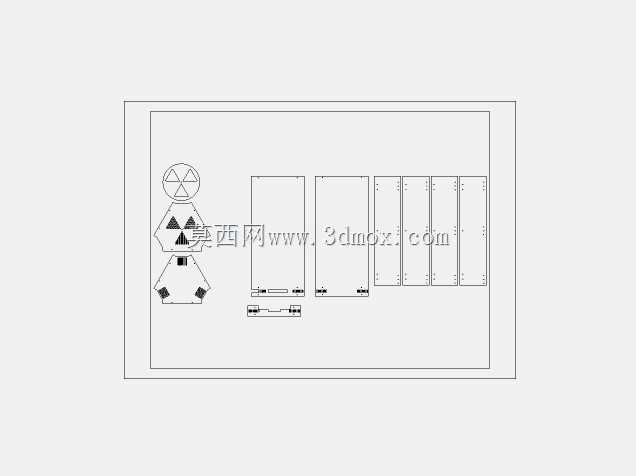

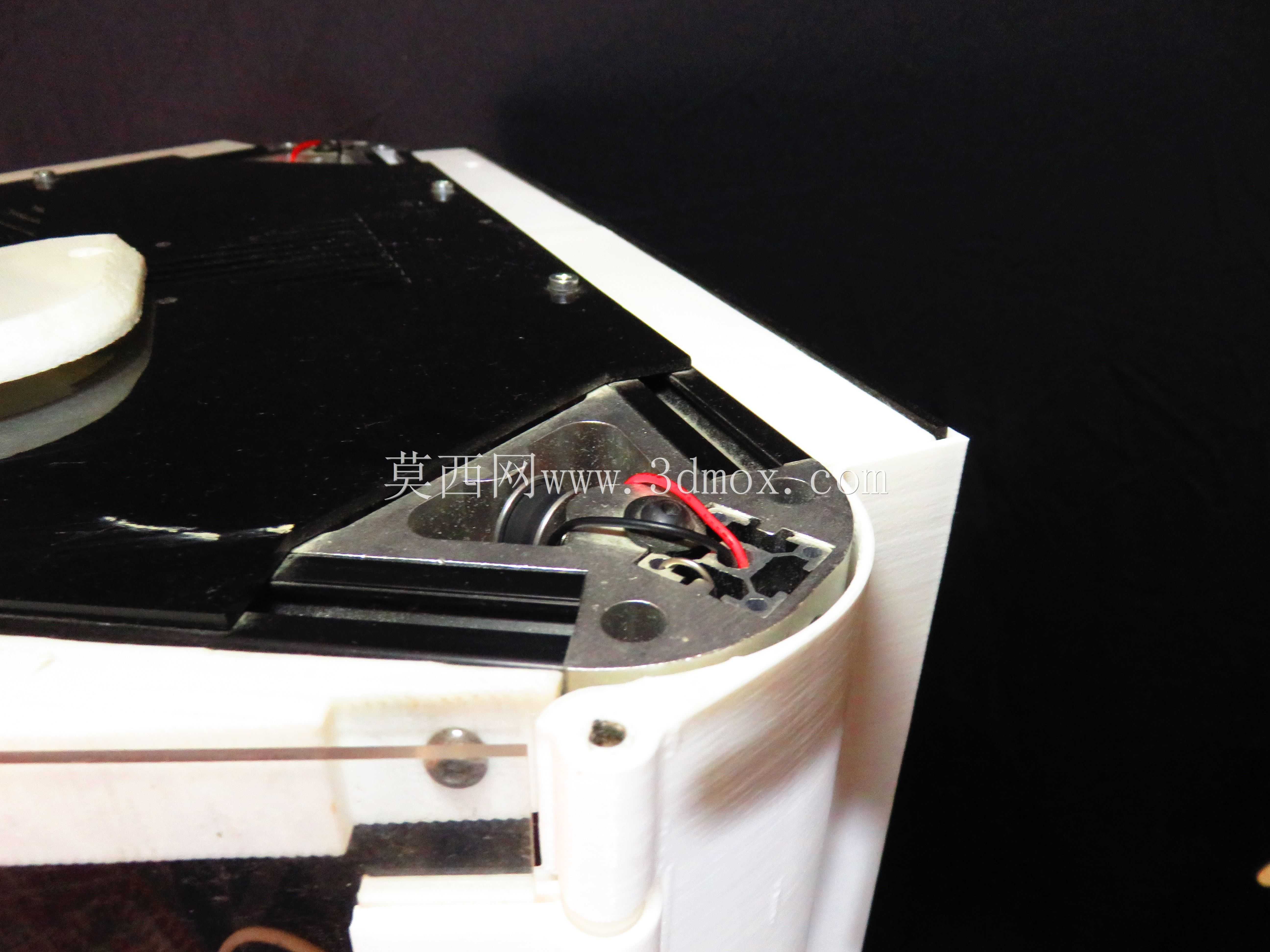

　　设备底部设置圆形成型平台，平台平面与三组立柱的相对位置需要保证同轴度，否则喷头在圆周边缘运动时会出现层高偏差。平台下方布置控制与供电模块，前侧面板安装显示与操作区域，便于调平、参数设置与设备状态读取；底部支撑脚承担整机重量并隔离部分振动，框架型材的连接节点采用角件与紧固件锁紧，长期往复运动后仍能保持框架刚性。封闭外壳采用薄型板材拼装，边角处做折边与连接孔位，板材内侧留出风扇安装位与走线空间，内部格栅既引导气流方向，也防止操作人员误触运动部件与高温喷头。

　　控制接口方面，设备预留12伏直流输入路径，可在停电、户外作业或移动演示场景下配合便携电源使用；顶部通风口可手动启闭，内部照明用于观察成型状态，冷却风扇的控制开关独立引出，方便在生成加工路径时根据零件结构主动调整冷却策略。整机外围边界按照桌面安放条件设计，占地面积控制在小型工作台可承载范围内，后侧与侧板需要预留线材插拔、风扇通风和维护操作空间；前端维护区要保证平台取件、喷头清理和耗材更换时手部能够顺利进入。框架内部的有效成型直径与高度决定零件设计边界，长杆件、建筑模型骨架、机器人小型连接件都可在腔内一次成型，超出成型范围的装配件则需要拆分输出后再拼接。

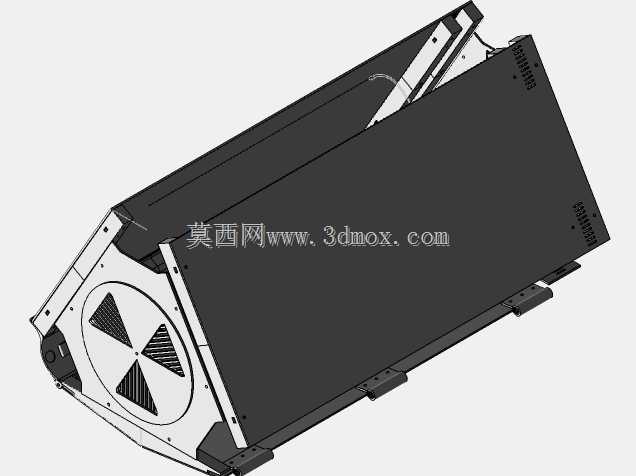

　　从结构建模角度看，这类设备的三维设计重点不在单一零件造型，而在于运动包络、腔体保温、维护开口和电气布置之间的协调。并联臂的长度、立柱分布圆直径、喷头铰接点位置共同决定工作空间，外壳不能侵入臂杆运动轨迹；风扇开口不能正对喷头造成局部过冷，也不能完全封闭导致热量积聚；控制板、电源与线材要远离高温端，同时保证检修时不必大面积拆解框架。成品模型把框架、封闭罩、风扇、喷头、平台、控制面板和底部支撑完整表达，能够直接用于设备改造方案评审、非标机箱衍生设计以及桌面制造单元布局参考。
