不锈钢薄板合页铰链结构设计

　　这类薄板不锈钢铰链常用于机箱机柜、设备检修门、小型防护罩、电气柜门以及轻型钣金结构的转动连接。它的核心作用不是承受大载荷，而是在有限空间内提供稳定、重复的开合动作，同时兼顾耐腐蚀、易清洁和外观平整。

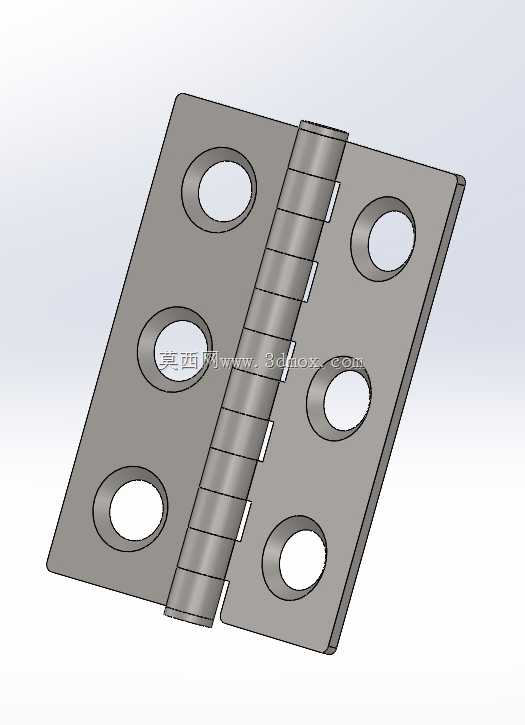

　　从结构上看，该铰链由左右两片页板和中间卷制销轴套组成。页板上各布置三个圆形安装孔，孔位沿页板长度方向均匀分布，可通过螺钉或铆钉与门板、门框固定。六孔布局相比四孔铰链具有更好的抗扭转能力，当门扇受到侧向推拉或反复开合时，载荷能够分散到多个固定点，减少单点松动和页板翘曲。

　　中间铰接区域采用多段卷圆结构，卷边交替咬合，形成连续转动副。这种成型方式适合薄钢板加工，材料利用率高，不需要额外加工独立销轴套。卷圆内径与销轴之间保留合理间隙，既能保证转动灵活，又能控制轴向和径向窜动。对于不锈钢材料，卷圆处需要重点控制折弯半径和回弹，避免因冷作硬化造成裂纹或开合卡滞。

　　外形边界方面，页板展开后对应约50mm×60mm的安装区域，板厚约1.5mm，属于轻型铰链规格。选型时不能只看页片总长，还要确认闭合状态下的总厚度、卷圆外径、孔中心距以及孔边距。若安装面靠近折弯边或密封胶条，卷圆突出量可能干涉门框；若门板较薄，螺钉头沉台、焊接热影响区或铆钉压紧范围也需要在三维装配中提前检查。

　　设计思路上，该件优先满足钣金设备的快速装配需求。页板平面保持大面积贴合，安装孔采用圆孔，加工简单，定位容错较好。孔位对称布置，使左右页板在受力时形成近似平衡的传力路径。门扇自重通过页板、紧固件传递到门框，开合过程中的剪切力主要由中间销轴和卷圆段承担，因此卷圆搭接长度、销轴直径以及页板过渡区宽度是结构校核的重点。

　　在实际设备中，铰链的安装姿态会影响寿命。竖直轴线安装时，门扇重量主要沿销轴方向传递，转动阻力小；水平轴线安装时，页板和紧固件会承受持续弯矩，需要增加螺钉数量、提高板厚或选用更大规格。对于振动较大的设备，还应配合防松垫圈、螺纹胶或铆钉连接，防止长期微动磨损导致孔位扩大。

　　建模时应分别体现左右页板、卷圆配合段和销轴关系。钣金模块中可先绘制页板外形与安装孔，再通过折弯、卷圆特征形成铰接筒；装配体中需检查0度到常用开启角度范围内是否存在自干涉，尤其要关注页板端部、卷圆切口和紧固件头部。工程图中应标注页板长宽、板厚、孔径、孔距、卷圆外径、同轴度以及开合方向，避免车间按普通冲压件理解而忽略配合间隙。

　　表面处理上，不锈钢材质可通过拉丝、抛光或钝化提高耐蚀性。用于食品、医疗或户外柜体时，页板外轮廓应尽量减少尖角和藏污缝隙；用于普通工业柜门时，则更重视成本、装配效率和批量一致性。整体而言，该铰链结构简洁、安装方便，适合轻型门板和钣金防护部件的标准化铰接设计。
