双位4mm香蕉接线端子插座结构

　　该双位接线插座面向测试台、实验配电板、老化工装以及老式设备检修面板中的信号与低压电源转接场景，核心作用是在面板两侧建立可反复插拔的电气连接。正面提供两个4mm香蕉插孔，可直接接入标准香蕉插头；背面采用柱状接线端，用于压接或拧紧导线，使面板前后的线路不必在开孔处直接硬连，拆装、测量和跨接都更方便。

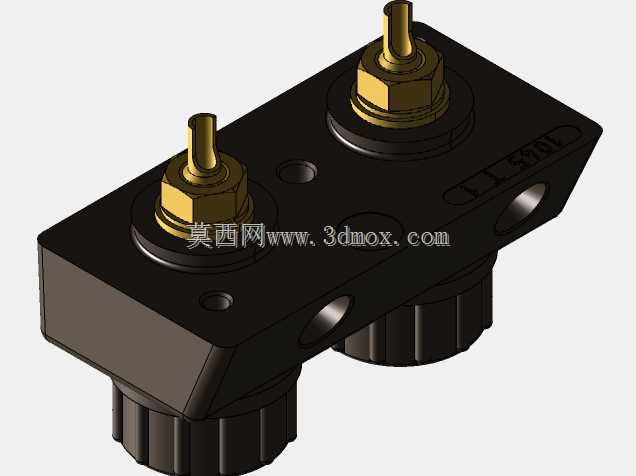

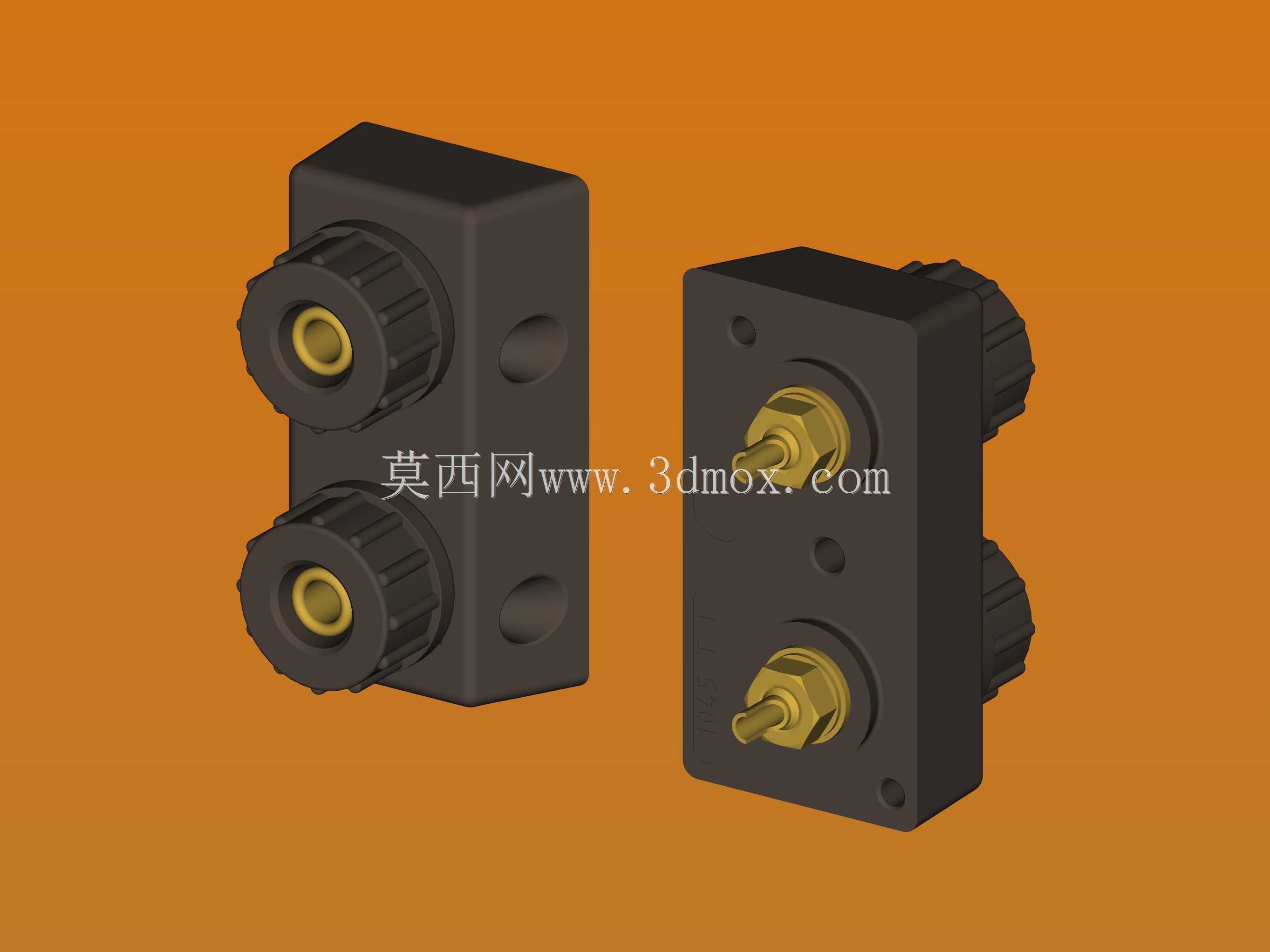

　　从结构布置看，绝缘本体采用矩形块状造型，两个插孔沿竖直方向并列排布，孔心距经过统一设定，能够避免相邻插头在插入常规弯式或带护套插头时发生干涉。本体四角预留安装孔，可通过螺钉固定在设备面板、绝缘板或测试架上；正面与背面的功能区域分界清楚，插孔侧面向操作人员，接线柱侧面向设备内部走线区，符合面板式接插件的使用习惯。

　　建模时需要重点控制三类边界。第一类是插孔配合边界，4mm香蕉插孔属于频繁插拔部位，孔径、孔深和内部接触件的同轴度直接影响插头插入手感与接触可靠性；模型中应保留插孔入口倒角、绝缘台阶以及金属接触套的壁厚关系，避免外观完整却无法体现装配逻辑。第二类是背部接线端边界，背面金属端子需要穿出绝缘本体，并通过螺母、垫片或锁紧结构固定，端子轴线与插孔轴线应保持对应关系；接线柱的六角部位、螺纹段和导线接入端要分别表达，便于后续出工程图时核对拧紧空间。第三类是面板安装边界，四角安装孔的位置、孔径和沉台关系决定了面板开孔图与固定件选型，本体厚度则影响背部螺母锁紧后与箱体内导线、端子排之间的安全距离。

　　绝缘本体承担相间隔离、带电件防护和安装支撑三重功能。外形上的圆角、侧面凹槽和局部加强厚壁并非单纯装饰：圆角可减少模塑成型后的应力集中，厚壁区域用于承受插头反复插拔带来的侧向力，安装孔周围的实体区域则保证螺钉压紧时不产生开裂。两个插孔之间保留连续绝缘筋位，使相邻导电通路在灰尘、潮湿或误触条件下仍有明确爬电距离。背部端子穿出位置设置凸台或沉孔，可限制金属件转动，并让锁紧螺母贴合在稳定的基准面上。

　　在实际设备中，这类插座常用于电源输出面板、万用表校验台、教学实验板、蓄电池检测架以及维修临时配电盒。操作人员从正面插入香蕉插头即可快速取电或接入测量仪器，设备内部则通过背部接线柱连接导线、铜排或开关元件。相比单个圆形插座零散安装，双位一体结构减少了面板开孔数量，也保证了两个通道的位置一致性；在需要区分正负极、输入输出或两路信号时，可配合色环、标识牌或不同端部颜色使用。

　　三维结构设计应把导电件与绝缘件作为装配体处理，而不是只建一个外观块。正面金属衬套、背部接线柱、中间导通件以及绝缘壳体之间的装配关系要清楚：金属通路负责导电和机械夹持，绝缘壳体负责定位与隔离，安装孔负责面板固定。若用于运动设备或振动较大的台架，还需关注背部螺母防松、导线弯折半径以及插头尾部线缆摆动对端子的附加载荷。模型中保留这些细节后，既可用于干涉检查、面板开孔和安装空间校核，也能为后续选择接触件材料、绝缘材料及表面处理提供直观依据。
