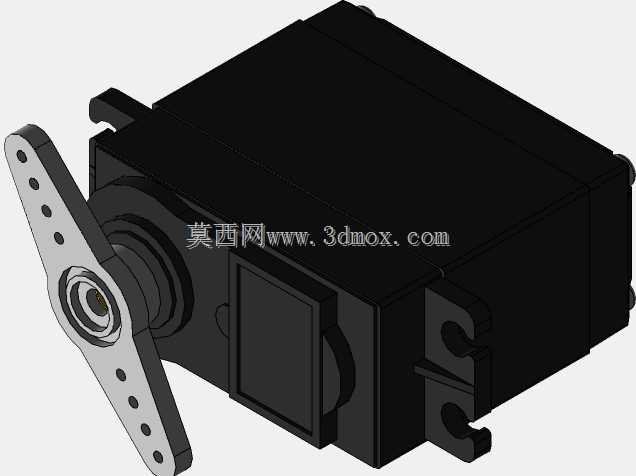

这套舵机三维结构对应小型角度伺服执行机构,在机器人关节、航模舵面控制、小型自动化夹具、教学机械臂、云台俯仰机构以及智能小车转向系统中使用频率很高。整机采用长方体主体加双侧安装耳的经典布局,外壳为黑色硬质塑壳,输出轴位于前端面中心,配套一字形多孔金属摇臂,摇臂沿长度方向均布多个安装孔位,可根据连杆铰接位置选择不同力臂长度,适配不同行程与扭矩输出需求。
从实际选型角度看,这类舵机内部集成直流驱动电机、多级金属减速齿轮组、位置反馈电位器与控制电路板,外部仅需引出电源线、地线与PWM信号线即可工作;控制端发送标准舵机PWM脉冲,内部电路将脉冲宽度对应到目标转角,通过齿轮减速后带动输出轴旋转,电位器实时反馈当前轴角,形成闭环位置控制,断电后可保持当前角度位置。相比微型塑料齿轮舵机,金属齿轮组在堵转、冲击载荷下抗打齿能力更强,适合带动机械臂连杆、小车转向轮、模型油门风门等存在交变负载的场合。
结构建模时需要重点把控几处安装边界:主体两侧的安装耳带有沉头安装孔,用于穿入自攻螺丝或机螺钉将舵机固定在机架预留槽位中,建模时要保证耳片间距、孔位中心距与实物一致,否则装配时会出现孔位错位;输出轴为花键轴结构,摇臂内孔对应花键齿形,装配后摇臂随轴同步转动,摇臂上的铰接孔到输出轴中心的距离决定了直线推杆的行程换算关系,机构设计时需根据目标摆角反推连杆长度与铰接点位置。前端面输出轴周边的轴套凸台要预留足够间隙,避免摇臂转动时与机架板面发生摩擦干涉。
外壳侧面预留有散热与接线出线空间,实际长时间带载运行时减速箱与电机会产生温升,壳体的加强筋既提升塑壳刚性,也辅助散热;底部与侧面的定位凸台可在机架开槽安装时起到防转定位作用,防止舵机在输出扭矩反作用力下发生松动偏转。三维装配过程中需将内部电机、齿轮轴、电位器、电路板的相对位置按实际堆叠关系排布,保证齿轮啮合中心距准确,输出轴轴线与电位器轴线同轴,这是舵机角度反馈精度的结构基础。
在机构集成场景中,多台该型舵机可分别驱动机械臂的肩、肘、腕关节,每路独立PWM信号控制对应关节转角,配合连杆机构实现末端执行器的位姿调整;在航模应用中,摇臂通过拉杆连接飞机舵面,舵机转动带动舵面偏转,改变气动受力实现飞行姿态控制;在小型自动化设备里,它也常作为低成本角度执行单元,驱动料仓挡板、分选拨杆做有限角度往复摆动。建模时还原的外形尺寸可直接用于设备布局干涉检查,安装耳、输出轴、摇臂摆角包络都纳入整机空间校核,能提前避免实物装配时出现运动碰撞、安装孔位不匹配等工程问题。
