进气节气门限位安装法兰板结构

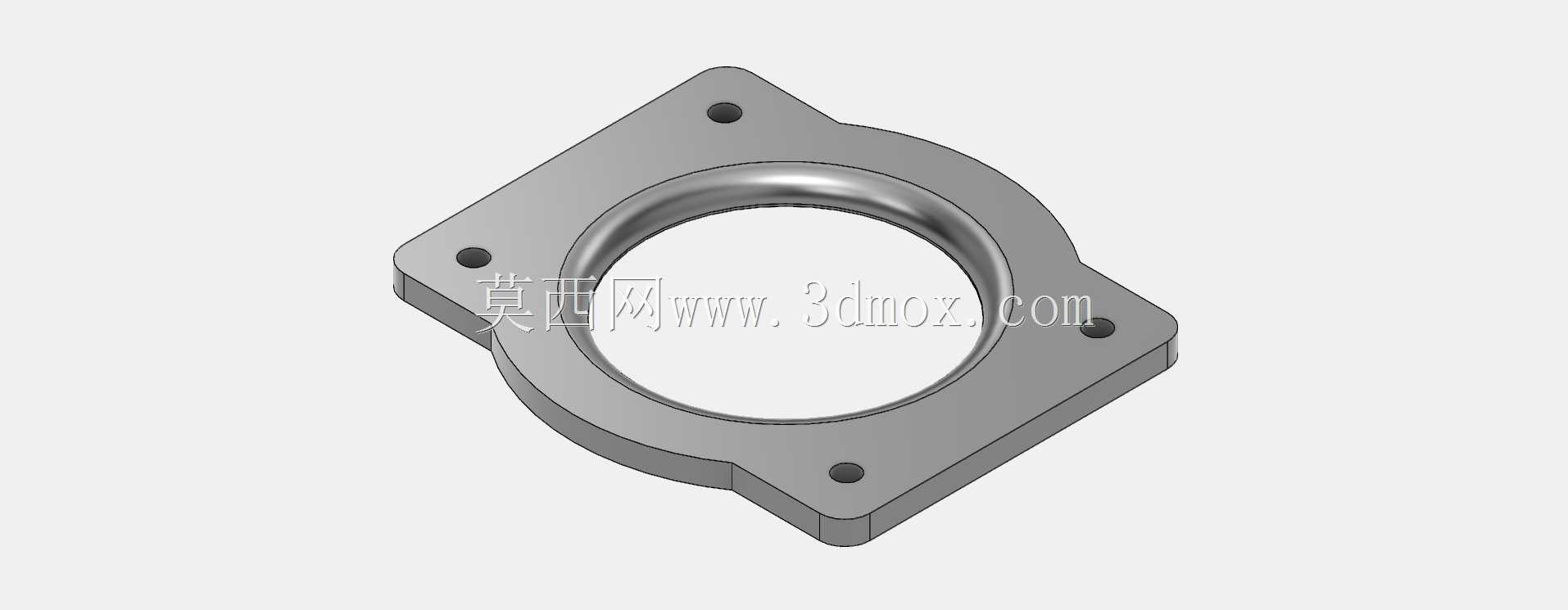

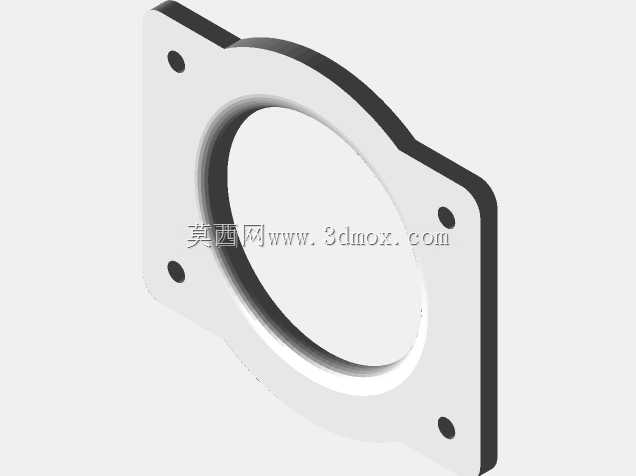

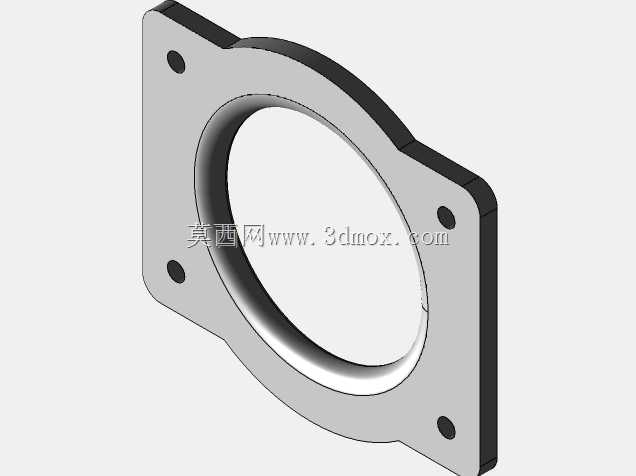

　　该零件属于进气节气门体配套的限位安装板，整体采用方形法兰与中央环形过渡座结合的结构形式，主要用于节气门体与进气通路之间的定位、限位和连接。板件四角布置安装孔，孔位沿方形外轮廓对称分布，能够在装配时提供稳定的螺栓压紧边界，减少节气门工作过程中因振动、气流脉动或拆装误差造成的偏位。中央大孔与节气门体的进气通道对应，孔周设置凸起的环形座面，使密封面、贴合面和限位面集中在同一区域，既保证气流通过截面，也为节气门体的轴向位置提供明确约束。

　　从实际使用场景看，这类限位板常见于发动机进气系统、试验台进气调节单元以及需要对节气门开度和安装位置进行约束的机械装置中。节气门体在工作时不仅承受进气负压和周期性气流冲击，还会受到执行器动作带来的微小扭转力。若安装板仅采用平板结构，长期使用后容易出现贴合面压痕不均、螺栓预紧力衰减或孔边应力集中等问题。该结构在中央通道周围增加环形加强座，使载荷从节气门体接触面传递到板体后，能够沿环形壁和方形法兰连续扩散，避免局部薄板受力后产生翘曲。

　　外形设计上，方形板体的四个角部做了切角和圆角过渡，切角并非单纯为了外观处理，而是为了在紧凑安装空间内避开相邻管路、线束卡箍或机体凸台。圆角过渡可以降低冲压、铣削或铸造过程中尖角处的应力集中，也能减少操作人员装配时被锐边划伤的风险。四角安装孔采用沉孔或凸台配合的形式，螺栓头部或螺母压紧后不会直接压在薄板平面上，而是通过局部加厚区域承受预紧力，这对保证密封面平行度较为关键。

　　中央环形座的高度需要结合节气门体定位台阶、密封垫厚度以及相邻管路端面间隙共同确定。环形座过高会使节气门体与进气道之间产生额外间隙，导致密封垫压缩量不足；过低则会削弱限位作用，使节气门体在锁紧后仍存在轴向窜动。设计时通常先确定气流通道直径，再根据节气门体外壳的配合圆柱面确定环形座内径，使二者形成间隙配合或小间隙定位。环形座外壁与方形板之间采用平滑过渡，避免截面突变，在承受螺栓预紧力时能够把应力从孔位周围引导至板体中部。

　　安装边界方面，方形法兰的外轮廓决定了零件在整机布置中的占用空间，四角孔距则是与机架或进气接管对接的核心尺寸。建模时应将孔位中心作为装配基准，保证中央通道圆心与孔位中心具有较高同轴度。若孔位相对通道中心偏移，节气门蝶片在全开或全关位置可能与通道内壁产生干涉，也可能造成执行器连杆角度偏差。板厚需要结合螺栓规格、密封压力和材料弹性模量选取，过薄会降低法兰刚度，过厚则增加重量和加工成本。对于内燃机进气系统这类空间受限的部位，板体通常在保证环形座强度的前提下尽量减少非受力区域材料。

　　结构功能上，该板并不直接参与节气门开度调节，而是为节气门体提供稳定的安装基准。其限位作用体现在三个方面：一是通过中央环形座限制节气门体径向移动，二是通过端面贴合控制轴向位置，三是通过四角螺栓孔锁定旋转角度。这样节气门轴、蝶阀片和外部执行器之间的相对位置能够保持在设计范围内，怠速、小开度和大开度工况下的气流控制更加稳定。

　　建模过程中，可先建立方形板体轮廓并完成角部切角，再绘制中央圆形通道和环形凸台。安装孔位置应按照对称基准标注，孔边加入适当倒角，便于螺栓导入。环形座与底板交接处建议设置圆角，尤其在承受交变振动的场合，圆角半径虽小，却能明显改善疲劳寿命。若后续投入加工，还需根据材料工艺补充平面度、孔位公差和密封面粗糙度要求；若采用铸件，则应考虑拔模斜度和最小壁厚；若采用板材焊接或铣削成型，则应重点控制环形座与底板结合处的加工变形。

　　整体来看，该限位板结构紧凑，功能边界清晰，把通道避让、端面密封、螺栓紧固和径向限位整合在同一零件上。它适合作为进气节气门体的安装接口件使用，也可为类似蝶阀、节流阀、风量调节板的法兰连接结构提供参考。设计重点不在复杂曲面，而在基准统一、孔位对称、刚度分配和安装空间避让，这些细节直接影响节气门体装配后的同轴度、密封性和长期运行稳定性。
