克尔维特C7后制动盘通风刹车盘

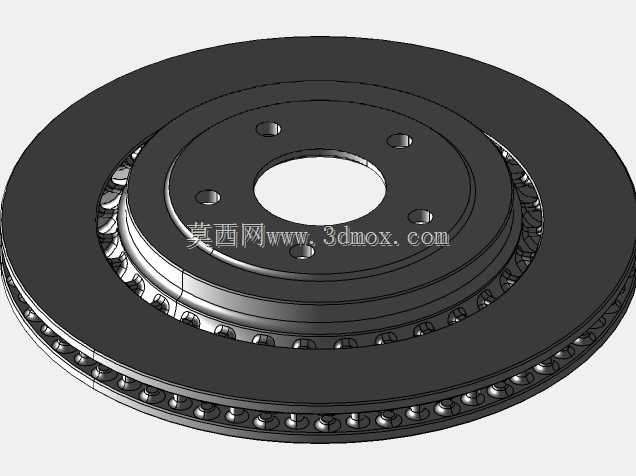

　　盘式制动器在乘用车底盘系统中承担着将车辆动能转化为热能耗散的核心任务，后制动盘虽然在制动力分配比例上低于前轴，却直接关系到整车制动稳定性、驻车冗余能力以及高速反复制动下的热衰退控制。这款面向克尔维特C7后轴使用的通风制动盘，外径约为13.375英寸，折算后接近339.75毫米，摩擦环厚度约26毫米，属于大尺寸后置跑车制动部件。从整车布置角度看，后制动盘需要在轮毂、转向节、卡钳、防尘罩、轮辋内轮廓以及悬架下摆臂之间形成稳定的安装边界，任何一处径向或轴向尺寸偏差，都可能导致卡钳干涉、轮辋刮擦或制动活塞回位异常。

　　模型在几何处理上没有采用简化圆盘的做法，而是把通风腔内部的导流结构作为重点。制动盘外摩擦面与内摩擦面之间并非实心连接，而是沿周向布置了大量带导流作用的散热筋与柱式扰流结构。车辆行驶时，轮毂带动制动盘旋转，通风道入口处的空气被离心作用甩向外侧，气流穿过两摩擦面之间的通道，把制动过程中积累的热量带走。相比实心盘，这种结构能够显著降低连续制动后的盘面温度，减少热斑、热裂纹和摩擦片局部烧蚀的风险。对于大马力跑车而言，后轴载荷在急减速时会向前转移，后盘承受的单位压力虽然较小，但在长下坡、赛道连续弯区制动以及高温环境行驶中，通风效率仍然决定着踏板脚感和摩擦系数的一致性。

　　安装区域采用中心大孔配合周向螺栓孔的定位方式。中心孔负责与轮毂轴头形成同轴基准，螺栓孔则承担车轮与制动盘之间的夹紧传力。建模时需要特别注意螺栓孔分布圆、孔位角度、沉台深度以及盘帽高度之间的关系。盘帽过高会使制动盘摩擦面相对卡钳位置外移，过低则可能造成卡钳内侧与轮毂或轴承座干涉。摩擦环与盘帽之间的过渡区采用阶梯式环形结构，既保留了足够的轴向刚度，也为通风道入口留出空间。该区域在实际工作中会承受热膨胀带来的循环应力，若过渡圆角、壁厚突变或筋条连接不合理，容易在长期使用后出现微裂纹。

　　从摩擦副匹配角度看，制动盘两侧摩擦面需要与制动片保持尽可能均匀的接触。盘面平面度、厚度方向跳动以及摩擦环与安装基准的同轴度，都会影响制动时的抖动和噪声。大直径制动盘能够在相同夹紧力下获得更大的制动力矩，也为卡钳布置提供了更大的有效半径，但同时会增加转动惯量和热容量设计难度。26毫米左右的摩擦环厚度为通风腔留出了充分空间，也允许盘面在使用寿命周期内进行一定程度的加工修整，不过修整后必须保证两侧壁厚对称，否则会削弱热容量并加剧高速制动抖动。

　　在三维结构设计中，散热筋的形态不是单纯装饰。直筋有利于提高结构刚度和加工便利性，柱式或异形扰流结构则可以增强气流湍流程度，提升换热系数。该模型沿周向还原了密集的内部连接结构，能够直观展示通风盘从进风、导流到排风的路径，也便于在教学或设计评审中解释热管理逻辑。外圆边缘、摩擦面与筋条交接处、盘帽过渡圆角等位置，都应关注应力集中和热变形方向。制动盘受热时径向膨胀较明显，周向筋条与摩擦面的连接需要允许一定变形协调，避免因约束过强导致开裂。

　　实际装车场景中，后制动盘还需要与电子驻车或机械驻车机构、轮毂轴承单元、轮速信号环以及挡尘板共同工作。挡尘板不能完全封死通风道入口，否则会削弱冷却风量；轮辋内侧空间也需要保证热空气能够顺利排出。对于维修和改装场景，更换制动盘时不仅要核对外径和厚度，还要核对中心孔直径、螺栓孔数量与分布圆、盘帽高度、摩擦面偏移量以及卡钳安装位置。仅凭外观相似并不能保证互换，尤其是高性能车型对制动踏板行程、动平衡和热边界都更敏感。

　　从建模练习角度看，这类零件适合用于旋转特征、圆周阵列、薄壁通风结构和装配基准分析。先以中心轴线建立回转体轮廓，确定摩擦环外圆、内通风腔、盘帽和中心孔的轴向关系，再通过周向阵列生成散热筋或扰流柱，最后处理螺栓孔、倒角和局部过渡。完成后可将模型放入轮毂、卡钳和转向节装配中检查间隙，重点观察卡钳与摩擦面的重叠宽度、轮辋内轮廓与盘体外圆的安全距离，以及通风道在旋转方向上的进排风空间。通过这种方式建立的制动盘数字样机，不只是外观件，更能反映底盘制动系统在尺寸、热管理和安装边界上的工程约束。
