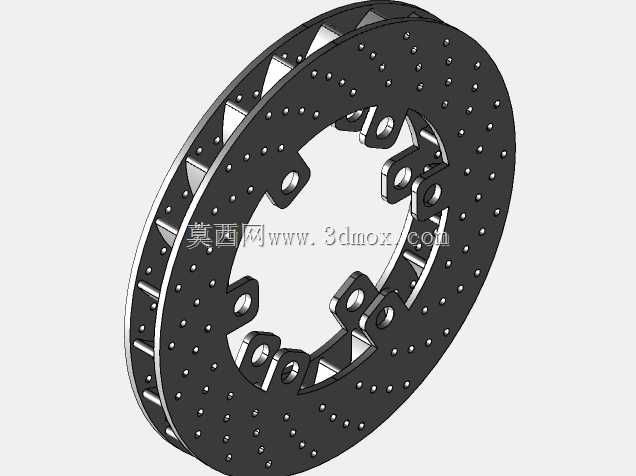

赛车双通风钻孔制动盘结构设计

　　这套制动盘结构面向赛车运动中的高频制动工况，重点解决连续重刹下摩擦热积累、盘面热变形以及制动响应稳定性问题。盘体采用双摩擦面与内部通风通道组合形式，外侧摩擦环布满钻孔，孔位沿圆周方向多圈交错布置，既用于排出制动片与盘面之间的粉尘和气体，也能在高速旋转时增加热交换面积，降低水膜和气体层对摩擦接触的影响。

　　从实际装车场景看，这类零件多用于赛道车辆、改装车辆以及对制动热衰减较敏感的高性能底盘。车辆在连续弯道前反复减速时，制动钳将摩擦片压向盘两侧，动能在短时间内转化为大量热能；如果盘体热量不能迅速带走，摩擦系数会下降，盘面还可能因局部温升不均产生翘曲或热斑。双通风结构通过盘体内部的径向导流叶片，在车轮转动时形成离心抽风效果，使空气从盘心区域进入，再沿摩擦面之间的通道向外侧甩出，从而把热量持续排到轮辋和导流风道中。

　　结构设计上，摩擦环与中心安装区并非简单实心连接。盘体中部保留较大的中心避让孔，周围布置多个带孔安装耳和连接桥，用于与轮毂、制动法兰或驱动轴部件匹配。安装耳的孔位、节圆和缺口形状直接决定装配边界，建模时需要优先锁定螺栓分布圆、中心孔直径、摩擦环外径以及盘厚方向的轴向位置。连接桥之间留出的开口不仅承担减重作用，也为通风气流提供入口，并减少热从摩擦环向中心安装区传导，降低轮毂轴承和附近密封件受到的热影响。

　　外形方面，摩擦环外圆为连续回转面，两侧摩擦面保持平行，以保证制动片在全接触区域内压力均匀。钻孔并非随意排布：外圈、中圈和内圈孔位错开，可避免同一径向截面材料被连续削弱，同时让摩擦片在扫过盘面时不断经过孔边，形成轻微刮削和清灰效果。需要注意的是，钻孔会降低局部截面面积，孔边也是应力集中位置，因此孔距、孔边到摩擦面边缘的距离、孔口倒角都需要结合盘厚和材料热处理状态校核。

　　内部通风叶片沿圆周呈放射或略带倾角布置，叶片两端连接两侧摩擦壁，形成类似离心风轮的通道。叶片数量过高会增加风阻和加工难度，数量过低则会削弱散热能力与盘体刚性；合理的叶片密度需要在制动热容量、空气流量、转动惯量和制造工艺之间平衡。盘体摩擦环与中心安装区之间的桥接结构还承担热膨胀补偿作用，当外圈温度升高时，桥臂可在一定程度上释放径向热应力，减少盘面因热膨胀受限而产生的波浪形变形。

　　在三维建模过程中，应先以回转体思路建立摩擦环基本轮廓，再依据装配关系确定中心孔、安装孔和连接桥位置。通风叶片可通过圆周阵列生成，但阵列前要确认叶片根部与两侧盘壁的连接厚度，避免出现薄肋、尖角或难以铸造的封闭区域。钻孔特征建议在整体结构完成后按孔阵规律添加，并检查孔与内部叶片、连接桥是否发生干涉。对于工程出图，还需标注摩擦面平面度、两侧摩擦面平行度、安装孔位置度、动平衡基准以及关键圆角，因为这些要素会直接影响高速制动时的抖动、噪声和踏板手感。

　　该制动盘的设计核心不是单纯追求外观开孔，而是在制动摩擦、热管理、结构刚性和安装接口之间取得平衡。摩擦面提供稳定制动力矩，通风通道带走热量，钻孔改善气体和碎屑排出，中心桥接结构保证传动连接并释放热应力。对于底盘设计人员而言，选型或复刻此类结构时，应把轮辋内部空间、卡钳位置、轮毂法兰尺寸、制动风道方向以及轮胎抓地极限一并纳入校核，而不是只依据盘径判断制动能力。
