家用手动柑橘榨汁器金属结构

　　该结构对应厨房小型食品处理器具中的手动柑橘榨汁部件，整体采用盘式承托与中央锥形挤汁头组合的形式，主要用于橙子、柠檬、柚子等对半切开柑橘类水果的手工压榨作业。使用时将切半的水果果肉侧朝下扣在中央锥头上，通过手掌向下施压并小幅旋转，果粒在锥面棱筋的剪切与挤压作用下破裂，果汁沿锥头根部汇入外围集汁盘，再由盘内导流槽导向出液位置，果皮、果籽与大块筋膜则被阻隔在盘面格栅上方，完成汁渣初步分离。这类器具常见于家庭厨房、饮品店吧台、自助餐饮区等场景，无需电力驱动，清洗与收纳都比较方便，适合小批量、间歇性鲜榨需求。

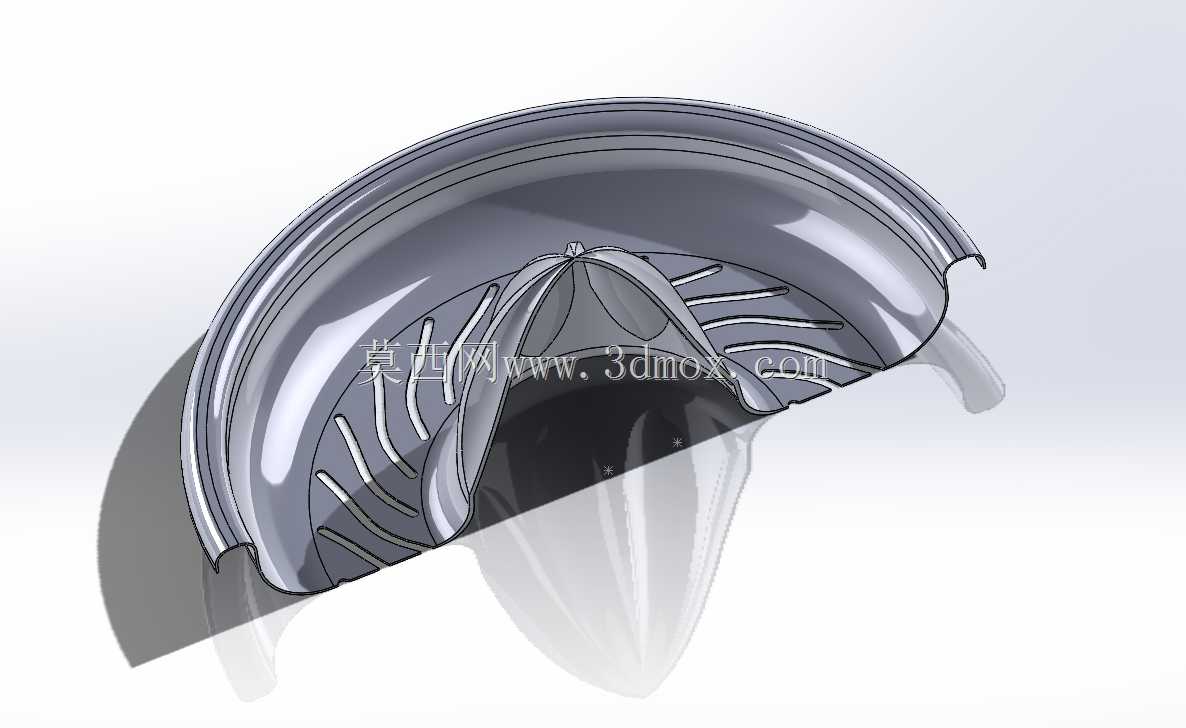

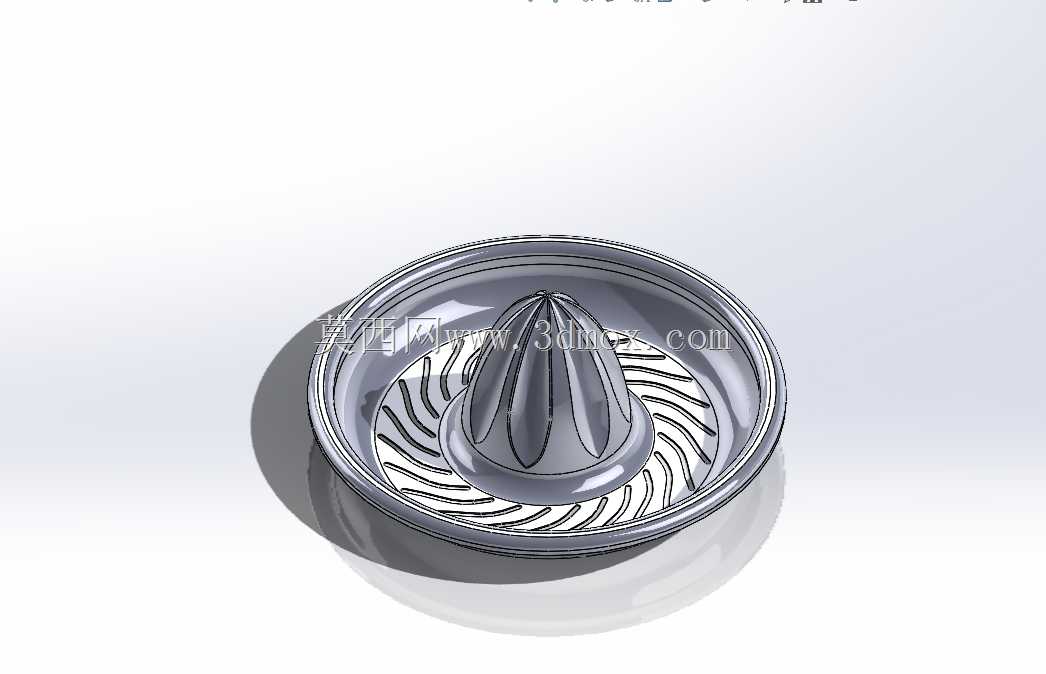

　　从结构组成看，中央锥形挤汁头是核心工作部位。锥面沿周向均布多条凸起棱筋，棱筋高度由锥顶向锥根逐步变化，既能够在水果旋转下压时嵌入果肉组织，提高细胞破裂效率，也能避免光滑锥面容易出现的打滑问题。锥头根部设置过渡圆角，使果汁能够顺畅离开挤压区，减少在根部形成积液。外围圆盘兼具集汁、挡汁和支撑功能，盘底布置多道弧形导流槽，槽道走向与手动旋转方向相配合，能够在压榨过程中把分散流出的果汁向低位汇集。盘边设置连续翻边，一方面提高盘体刚性，降低薄板受力后的翘曲变形，另一方面阻挡果汁外溅，保持操作台面清洁。盘面上的格栅开孔承担渣汁分离作用，开孔宽度需要控制在允许果汁通过、同时拦截果籽和较厚筋膜的范围内。

　　设计思路上，这类零件重点处理受力、导流、卫生和成型之间的平衡。中央锥头承受用户下压和扭转复合载荷，若采用金属薄板成型，需要在锥面与盘底交接处保留足够的圆角和材料连续性，避免应力集中；盘体边缘翻边和底部型面则形成类似浅盘加强结构的刚性支撑，使手部施压时整体形变量保持在较小范围。导流槽并非单纯装饰纹路，其深度、宽度和曲率会影响果汁流动阻力：槽深过小容易被果渣堵塞，槽宽过大则会降低盘面支撑面积；弧形布置相比直槽更贴合旋转榨汁动作，能够在水果转动时连续把液体带出。格栅区域与锥头根部之间保留环形集液通道，可在出液不及时时提供短暂缓存，避免果汁从盘边溢出。

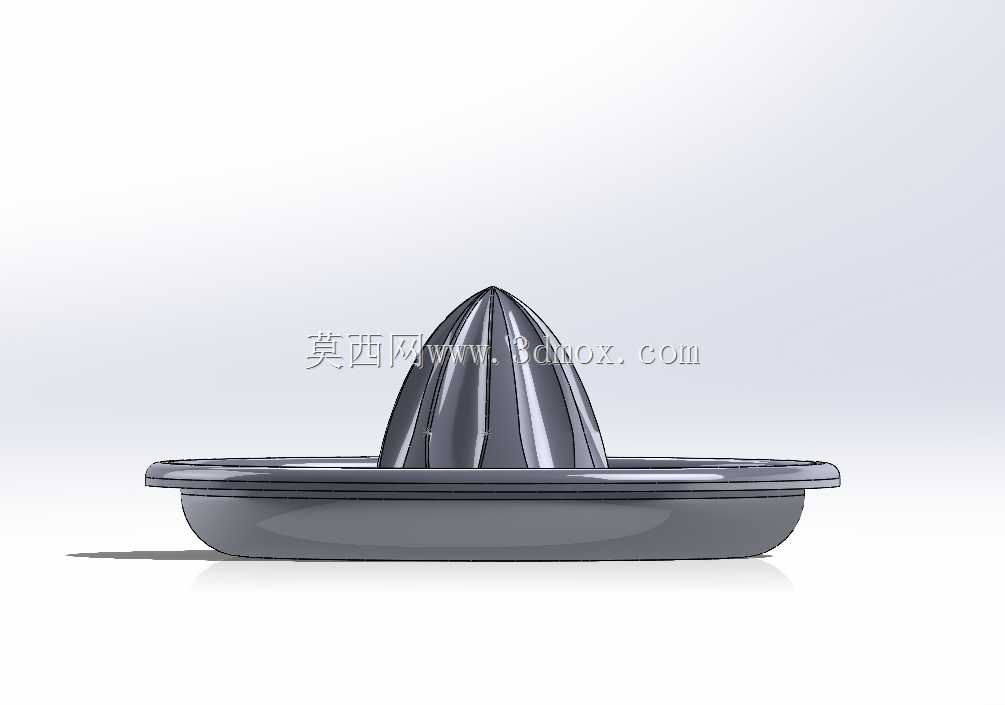

　　从外形尺寸与安装边界看，该部件属于台式手动器具，整体轮廓以圆形盘体为基准，外径决定与容器或杯口的配合范围。盘体下方需要留出稳定放置平面，中央锥头高度则影响水果扣入深度和操作行程：锥头过低会导致挤压不充分，过高则使小尺寸水果难以稳定贴合。盘边翻边高度构成主要防溅边界，出液部位若与杯体配合，需要在盘底或侧边预留对应的引流位置。三维建模时，应先建立回转体基础曲面，再处理周向棱筋、导流槽和格栅开孔的阵列关系；锥面、盘底和翻边之间的过渡圆角需要统一考虑，尤其是食品接触表面，应尽量减少窄缝和死角，便于冲洗。金属外观面可通过反光材质表达抛光或冲压成型效果，但结构本质仍围绕汁液收集、渣籽隔离和手动施力路径展开。
