单缸活塞式曲轴精密三维结构造型

　　在小型往复式动力机械的结构开发环节，曲轴是整套动力输出路径里受力最复杂、形位精度要求最严苛的核心回转零件，本次完成建模的单缸活塞配套曲轴，主要适配小排量单缸汽油机、小型空压机、台式内燃动力机组以及CA6140类机床配套的小型动力辅机场景，承担着把活塞往复直线运动转化为旋转扭矩向外输出的核心功能。

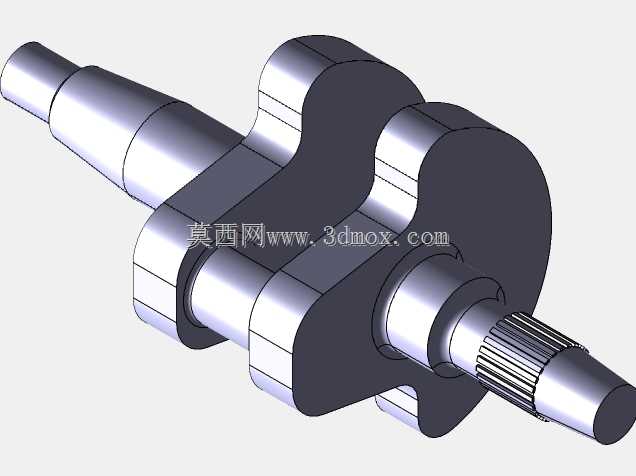

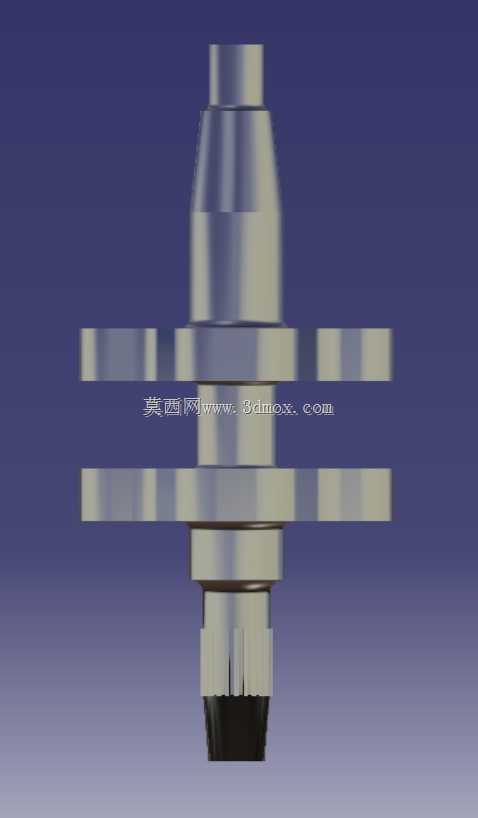

　　从实际装机的运行逻辑来看，这类单缸曲轴在工作时需要周期性承接活塞通过连杆传递的爆发压力，同时还要平衡曲柄连杆机构往复运动产生的惯性力，因此在结构造型阶段就不能只做简单的轴段堆叠，必须把每一段轴颈的受力边界、装配配合关系、动平衡配重逻辑全部融入三维造型的细节里。模型里可以清晰看到两端的主轴颈采用阶梯变径设计，其中一端加工有花键传动结构，这部分结构是动力向外输出的接口，花键的齿形、分度圆直径、有效配合长度都严格按照小型动力机组的输出接口规范搭建，装配时可以直接和传动齿轮、皮带轮或者联轴器的内花键套配合，相比普通平键连接，花键结构的同轴度保持能力更强，在交变冲击载荷下不会出现键槽松动、滚键的故障。

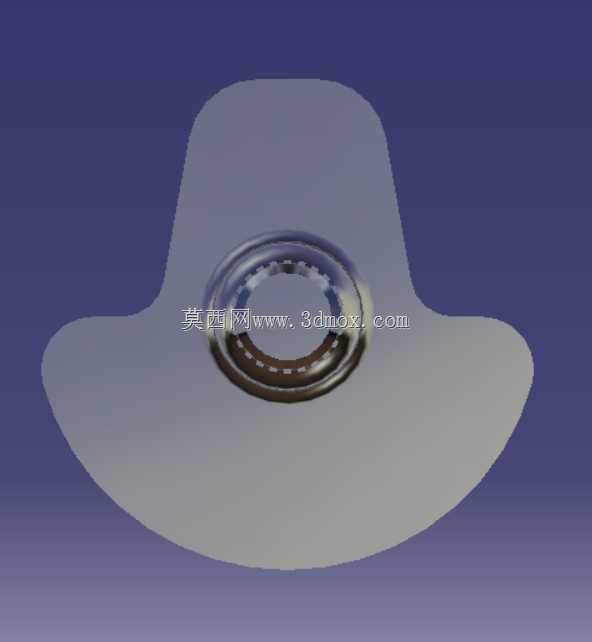

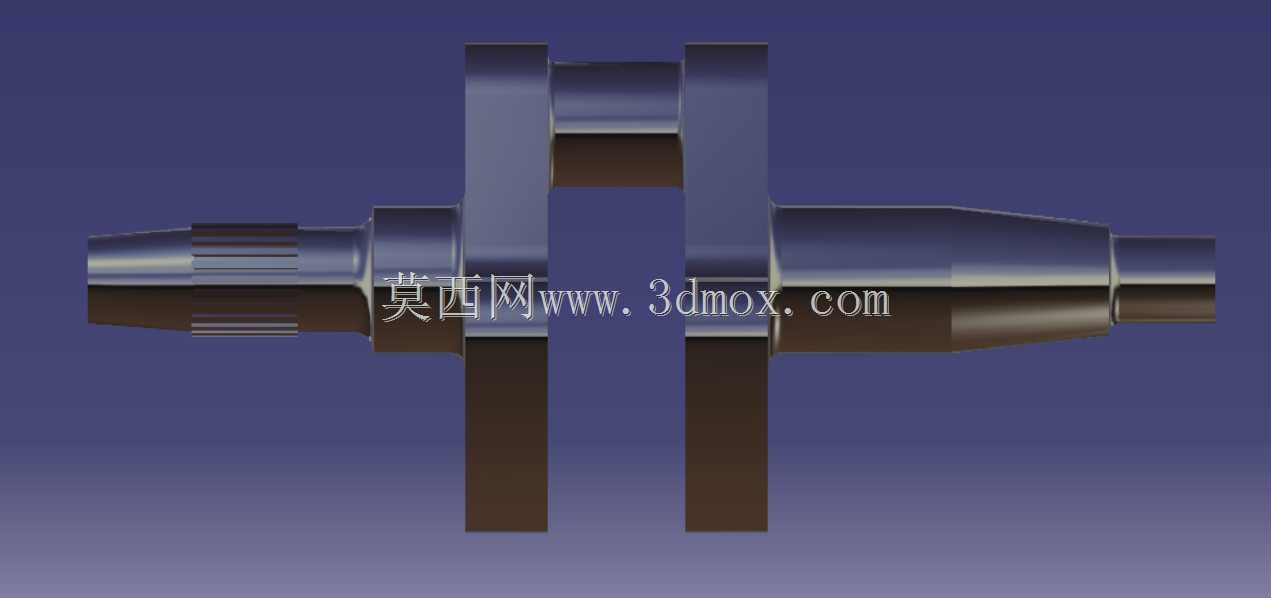

　　曲轴的两个扇形曲柄臂是整个零件的配重核心，建模时特意保留了曲柄臂的厚壁圆弧过渡结构，没有做尖锐的直角转折——实际加工里这两个位置是应力集中的高发区，曲柄销和主轴颈的轴线平行度、两个曲柄臂的对称度直接决定了装机后曲轴高速转动的抖动量。曲柄销作为连杆大头的安装位，轴颈表面的圆柱度、和两端主轴颈的偏心距都按照单缸机型的标准行程参数设定，偏心距的数值直接对应活塞的往复行程，建模时偏心距的尺寸链从主轴颈轴线基准出发全程关联，后续如果需要调整机型行程，只需要修改偏心距参数就能联动更新整个曲柄臂的轮廓，不需要重新绘制草图。

　　从安装边界来看，曲轴两端的主轴颈是整机箱体轴承位的装配基准，轴颈的直径公差带按照滑动轴承或者深沟球轴承的配合要求选取，轴端的定位台阶面预留了轴承端面的压紧间隙，轴段上的退刀槽、密封槽位置都和箱体的油封、挡圈安装位一一对应，装机时曲轴可以直接落入箱体的轴承座孔，轴向通过挡圈或者轴承端盖完成限位，不会出现轴向窜动。和多缸曲轴不同，单缸曲轴只有一组曲柄销，两个扇形曲柄臂同时承担配重作用，建模时配重块的轮廓按照往复惯性力的平衡比例做了圆弧收边，既保证运转时配重块不会和箱体内壁、连杆大头发生运动干涉，也尽可能降低了曲轴自身的转动惯量，让机组启动时的响应速度更快。

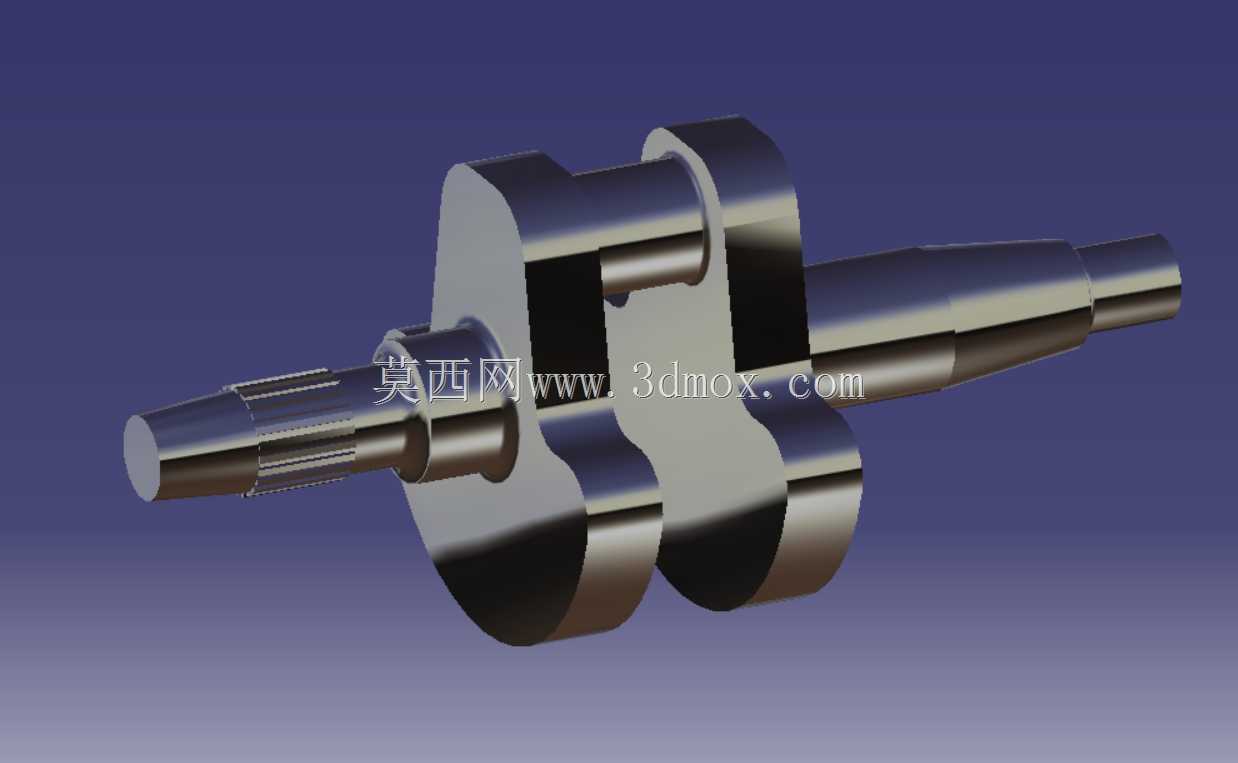

　　细节结构上，所有轴颈和曲柄臂衔接的位置都做了圆角过渡，圆角半径的取值兼顾了应力分散效果和装配时的零件避让，不会出现圆角过大导致连杆、轴承装配不到位的问题。轴端的锥面过渡段是为了适配皮带轮的锥面锁紧结构，相比圆柱面直装，锥面配合的定心精度更高，传递大扭矩时不会出现轮件和轴颈之间的相对滑动。整个三维造型完整还原了曲轴从动力输入端花键、主轴颈、曲柄臂、曲柄销到输出端轴段的全部结构特征，每一处尺寸都贴合小型单缸动力设备的实际装机规范，既可以作为曲轴加工工艺编制、夹具设计的参考依据，也可以用于曲柄连杆机构的运动仿真、动平衡校核、干涉检查工作，在教学演示、小型动力设备改型设计场景下都能直接复用。
