可口可乐皇冠型压纹密封瓶盖结构

　　在饮料灌装产线的末端封盖工位，皇冠型金属瓶盖是玻璃瓶含气饮品封装环节里最常见的密封零件，这类带连续周向压齿的瓶盖，既要在压盖机模头下压时完成裙边褶皱变形，卡在玻璃瓶口的锁合环槽内，又要长期维持瓶内碳酸气的压力留存，避免二氧化碳逸散、饮品漏液或者外界杂菌进入包装内部。做这个瓶盖的三维结构设计时，最先要锚定的不是顶面的品牌标识曲面，而是和瓶口配合的整条密封边界：常规玻璃瓶口的封合直径有成熟的行业通用尺寸，瓶盖内侧的密封垫片压缩量、裙边展开后的折弯半径，都要和压盖机的压头行程、封口模的型腔轮廓完全匹配，压合之后21个周向均匀分布的褶皱齿会均匀抱紧瓶口凸缘，每个齿的折弯处不能出现应力集中导致的金属镀层开裂，也不能因为齿形分布不均出现局部封合压力不足，在储运堆叠、温差变化的时候出现慢漏。

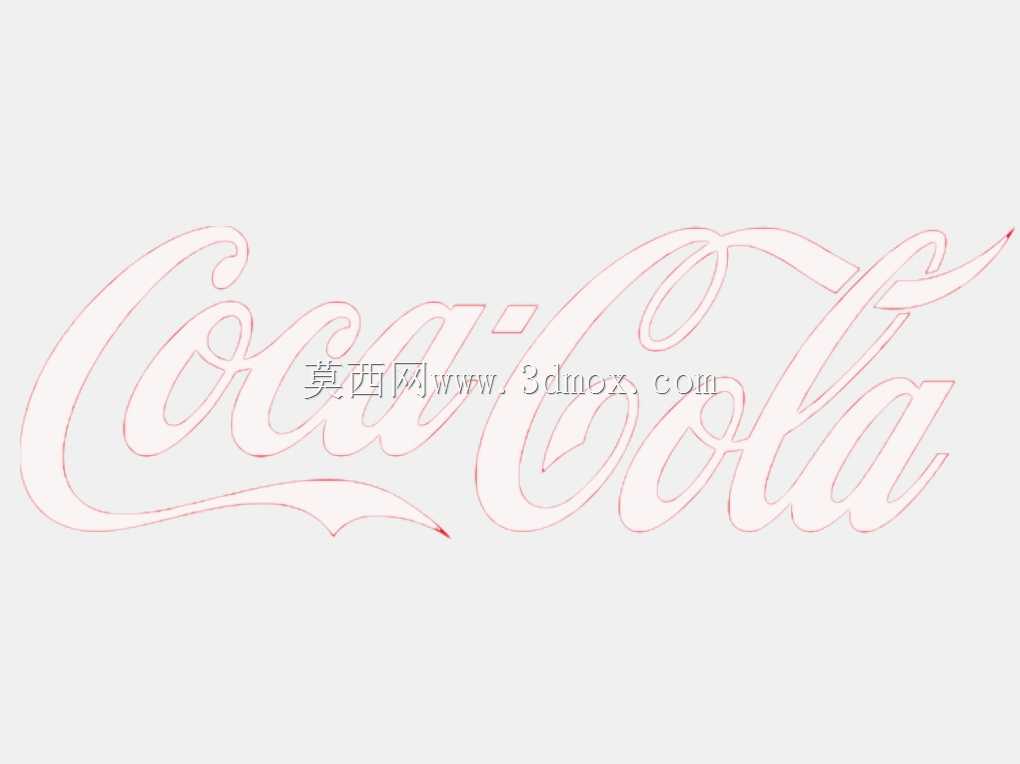

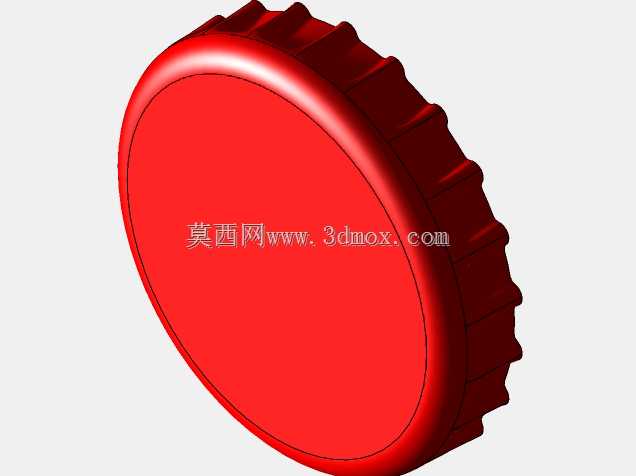

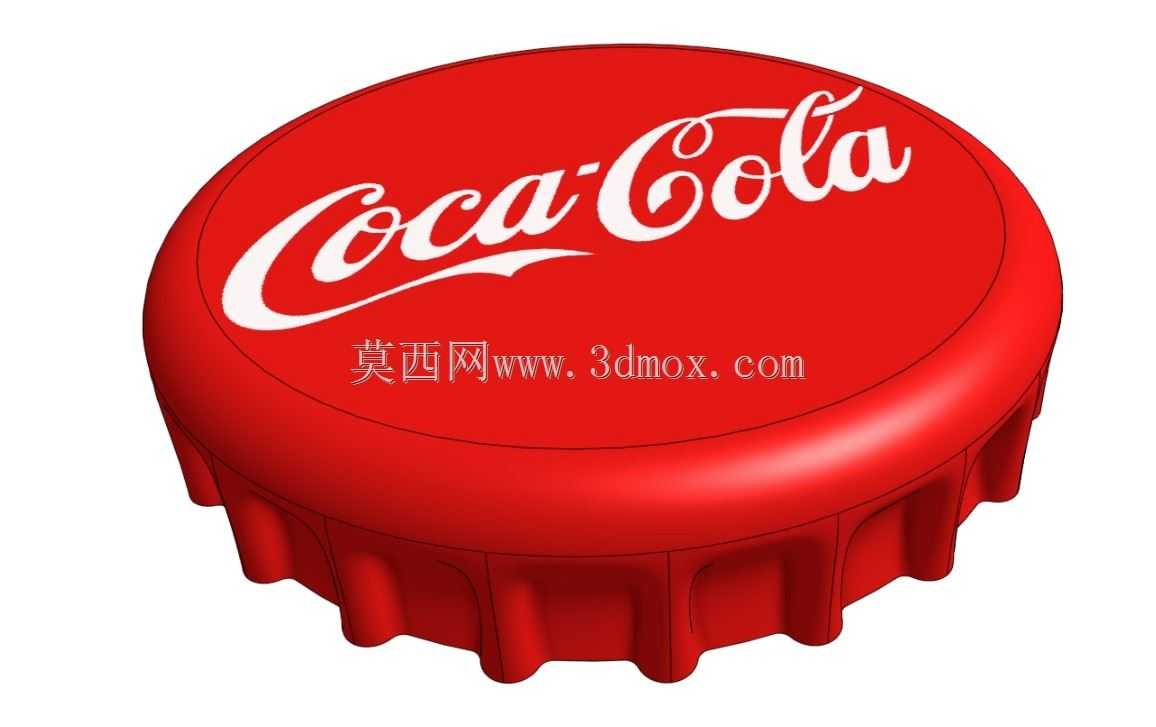

　　从结构拆分来看，这个零件整体是薄金属冲压成型件，顶面为平整的圆形承载面，边缘向下延伸出直壁裙边，裙边底端通过连续冲压滚压出均匀的波浪形压齿，齿与齿之间的过渡圆弧做了顺滑处理，避免冲压折弯时板材出现局部拉伸过度。顶面的品牌标识区域属于印刷或者模压标识层，在结构建模时可以作为外观曲面特征处理，真正影响装配和功能的核心尺寸集中在三个部分：第一是瓶盖的整体外径，这个尺寸决定了封盖机下料导轨的过料宽度，导轨和瓶盖外径的间隙通常留0.2到0.3毫米，间隙过小会出现卡盖、送料不畅，间隙过大则瓶盖在输送过程中容易翻转，无法准确对准瓶口；第二是裙边的轴向高度，这个高度直接决定压合之后褶皱的变形行程，高度过短会导致压合后齿形无法完全卡入瓶口锁槽，封合拉力不足，高度过长则压合后裙边底部会和瓶口支撑台发生干涉，出现瓶盖翘边；第三是内侧密封面的平面度，整个和瓶口端面接触的环形区域平面度公差要控制在0.1毫米以内，配合内侧的弹性密封垫片，才能在瓶口端面存在微小成型误差的时候，依然形成连续的环形密封带。

　　在实际产线应用里，这类瓶盖的使用场景覆盖碳酸饮料、玻璃瓶装汽水、部分瓶装啤酒的高速灌装线，线速通常可以达到每小时数万瓶，这就要求瓶盖的外形一致性极高，所有压齿的周向角度误差、裙边的圆度误差都要控制在很小的范围内，否则在高速旋盖或者压盖工位会大量出现废瓶。建模过程中做特征构建时，可以先绘制顶面的圆形草图，通过抽壳命令生成带均匀壁厚的基础盖体，之后在裙边底边绘制单个齿形的轮廓，通过圆周阵列完成整圈压齿的创建，阵列的数量要匹配标准皇冠盖的齿位分布，阵列之后对所有折弯棱边做圆角过渡，还原冲压工艺的真实圆角，不能出现尖锐的理论棱边——实际冲压生产里薄钢板是无法形成绝对尖锐的折弯角的，所有折弯位置都有对应的最小弯曲半径，这个半径和板材的厚度、材料的延伸率直接相关，普通皇冠盖使用的镀锡薄钢板，折弯内半径通常不小于板材厚度的0.8倍，避免折弯处出现裂纹。

　　从安装边界的角度考量，瓶盖在未压合状态下的内腔直径要略大于瓶口的外径，留出自动线上瓶盖顺利落至瓶口的导入间隙，通常单边间隙在0.5毫米左右，既可以让瓶盖在重力下落时轻松套入瓶口，又不会出现偏斜。压合作业完成之后，瓶盖的裙边会被压盖模向内挤压变形，原本近似圆柱的裙边底端被压出向内勾合的褶皱，牢牢卡在瓶口下方的锁环位置，此时整个瓶盖的轴向被限位，内部的密封垫片被压紧在瓶口端面，形成两道密封：一道是垫片和瓶口端面的轴向静密封，阻挡液体从端面缝隙渗出；另一道是褶皱变形后的金属裙边和瓶口锁环的机械锁合，承受瓶内碳酸气体的内压，不会因为内部压力升高把瓶盖顶脱。做结构校核的时候还要考虑极端工况，比如饮品经过巴氏杀菌时的温度升高，瓶内气体膨胀，内压上升，此时锁合齿的抗拉脱能力要留有足够的安全余量，同时金属盖体的顶面可以允许有微小的弹性拱起，用来缓冲内压的波动，不会出现永久变形。

　　不少刚接触包装结构设计的工程师做这类零件时，容易把注意力全放在顶面的外观造型上，忽略了裙边齿形和瓶口配合的关键尺寸，最终做出来的数模在虚拟装配时可以和瓶口对齐，但模拟压盖变形过程就会出现齿形干涉、褶皱分布不均的问题。实际建模时除了构建盖体本身的几何特征，还可以同步配套建立简化的瓶口模型、压盖机压头模型，模拟整个压合的变形过程，验证齿形在折弯之后是否能完全填充压盖模的型腔，压合完成之后的锁合间隙是否符合封装要求。另外盖体顶面的边缘和裙边衔接的位置，有一圈过渡的圆角凸缘，这个凸缘在压合时会作为压盖模下压的受力面，把压盖机的压力均匀传递到整个盖体，避免局部受力不均导致盖体顶面凹陷，这个凸缘的径向宽度、圆角大小也需要和压盖模的贴合面完全匹配，保证封盖过程中压力均匀作用在整个密封端面上。这类看似结构简单的冲压包装零件，所有的外形尺寸、齿形分布、壁厚参数都经过了产线几十年的迭代验证，每一处几何特征都对应着实际生产中的送料、压合、密封、锁固需求，没有多余的冗余结构。
