聚氯乙烯等径三通管路接头

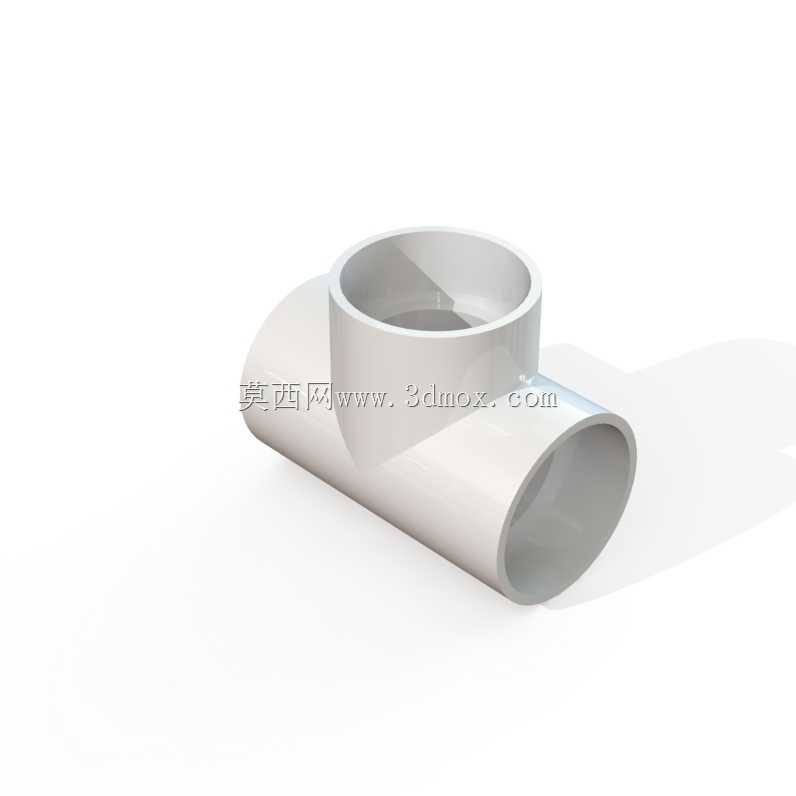

　　该三维模型围绕民用给排水、化工轻腐蚀介质输送、实验室流体管路以及设备内部紧凑布线场景展开，主体为聚氯乙烯材质的等径三通接头，采用承插式连接结构，三个接口轴线两两垂直，其中两个接口沿水平方向同轴贯通，第三个接口从主管段中部垂直向上引出，可在一条直通管路中快速分出一条支路，无需额外焊接或复杂转接。

　　从现场使用角度看，这类三通常布置在水平主管与竖向支管交汇位置，例如纯水设备机架内的供水分流、酸洗槽周边的药液支路、暖通冷凝水排放支管，以及自动化设备冷却水回路中。聚氯乙烯材料自重低、内壁光滑、耐一般酸碱腐蚀，成型后不需要额外防腐涂装，适合在潮湿或有弱腐蚀性介质的环境中长期使用。承口端部保留均匀壁厚和导向倒角，管道插入时能够顺着倒角进入承口，减少偏斜插入造成的密封带错位。

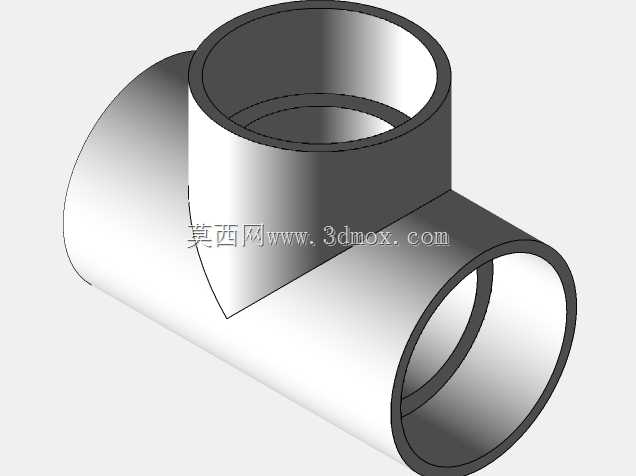

　　建模时先以主管中心线为基准建立水平贯通流道，再在主管中段建立垂直支路中心线，三条流道在内部交汇形成连续空腔。外形并非简单圆柱相交，而是在交汇处进行壁厚融合和圆角过渡，使承口、主管外壁与支管外壁之间的材料分布连续，避免尖角造成的应力集中。接口区域按照承插管件的实际结构处理，承口直径略大于相配管材外径，内部预留粘接或密封圈装配空间；端口外缘设置轻微倒角，既方便管材对中，也能降低安装时刮伤密封面的风险。

　　结构设计重点集中在交汇处。三通承受内压时，支管开口会削弱主管截面，若仅按直管壁厚拉伸，转角区域容易出现局部应力偏高。模型在三通肩部和腹部保留较饱满的过渡实体，使水流转向区域的壁厚逐步变化，而不是在相交线处突然变薄。流道内部转角保持圆滑，介质从主管进入支管时能够较平稳地转向，降低局部涡流和压降；对于含微小颗粒的流体，也可减少颗粒在死角处沉积的可能。

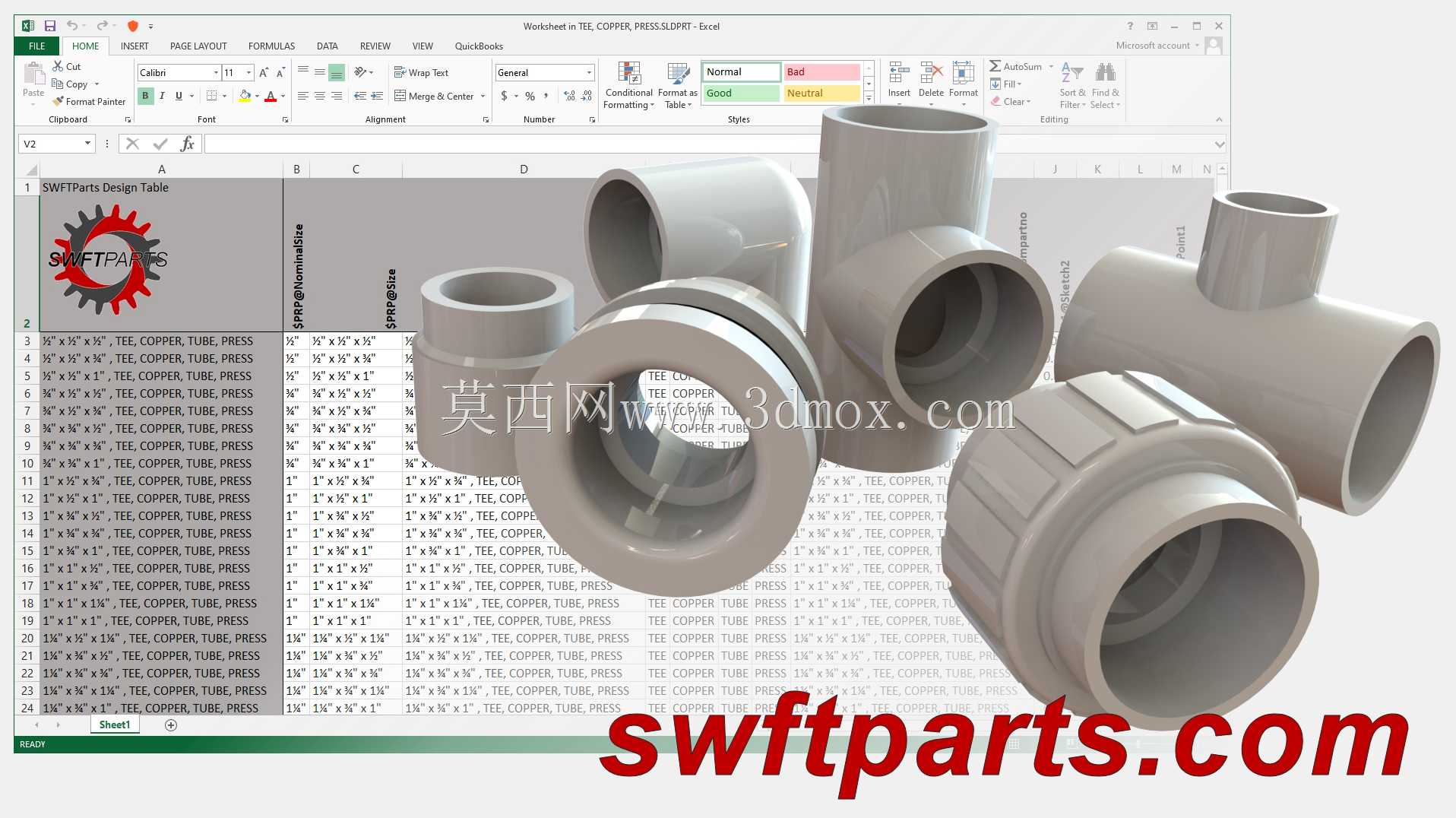

　　外形尺寸方面，模型按SCH40管路系列建立，并通过多配置方式覆盖多种常用管径。每个配置不仅改变接口名义直径，也同步调整承口深度、承口外径、主体长度、支管高度和交汇处圆角，使不同规格之间保持一致的结构比例。水平方向两端承口轴线共线，可直接作为直管段的一部分安装；垂直支管中心线与主管中心线位于同一平面，便于在机架设计中进行正交布管。安装边界主要受三个承口外伸长度限制，管路布置时需在三通左右两侧预留管材插入和粘接操作空间，上方支管也应保留足够距离，以便阀门、短管或卡箍安装。

　　在设备建模流程中，该管件可作为管路库元件调用。设计人员先确定主管走向和支路引出位置，再选择对应管径配置，三通会自动匹配管路外径和承口尺寸。由于三个接口方向明确，装配时可通过中心线重合、端面配合或承插深度约束完成定位，后续调整管径时，相邻管材和支路段能够随配置更新，减少重复建模。对于需要布线统计的项目，三通还可作为管路节点，帮助检查支路数量、流向和检修空间。

　　从维护角度看，承插式PVC三通安装工序简单，通常在清洁承口和管材表面后涂覆粘接剂，插入到位并短暂保持即可形成固定连接。若用于需要拆卸的回路，可在支路附近配合活接或法兰短管，避免将三通本身作为频繁拆卸件。模型外形简洁，外表面没有突出肋板，狭窄线槽或设备背板内布置时不易与电缆、支架发生干涉；交汇处的圆润外形也便于保温层或防护包覆施工。整体结构兼顾了流道连续性、安装便利性和库化复用需求，适合作为流体管路三维布置中的标准分支元件。
