CA6140车床配套麻花钻刀具结构

　　这套刀具结构围绕普通卧式车床的钻削工序展开，适配CA6140这类常规卧式加工场景，主要用于在回转体工件端面完成定心钻孔、预制孔加工以及浅孔钻削作业。车间里加工轴套、法兰盘、小批量传动件时，工件装夹在三爪卡盘上随主轴回转，刀具通过尾座套筒装夹进给，钻尖先接触工件端面完成定心，两条主切削刃同步参与切削，螺旋槽则把切屑顺着槽道向外排出，避免切屑堆积在孔底刮伤已加工表面。

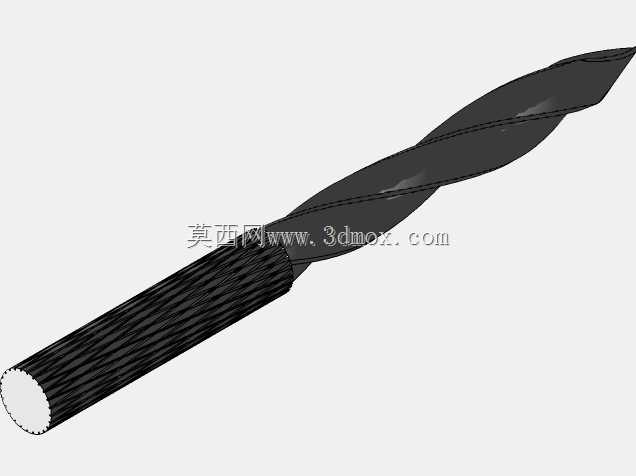

　　从结构细节来看，模型完整还原了麻花钻的典型几何特征：工作段开出两条连续螺旋排屑槽，槽型从钻尖部位向后平滑延伸，槽底圆弧过渡没有突变棱角，既保证切屑有足够的卷曲排出空间，也避免槽根位置出现应力集中。钻尖部分保留对称的主切削刃与横刃结构，两刃相对于钻体轴线对称分布，钻削时径向切削力可以相互抵消大部分，减少钻孔跑偏、孔口扩大的问题。钻体尾部为直柄结构，外圆面做滚花防滑处理，装入尾座钻夹头后，滚花纹理可以增大夹持摩擦力，传递钻削所需的扭矩，避免重切削时刀柄在夹头内打滑空转。

　　建模过程中优先保证切削部分的几何精度，螺旋槽采用扫描特征生成，沿钻体轴线设定恒定螺旋升角，槽面曲面连续光顺，和实际刀具的铣削加工成型逻辑一致。钻尖的刃口角度按照标准高速钢麻花钻的参数搭建，横刃、主后面、副切削刃的衔接关系清晰，没有出现特征错位。直柄段的外圆尺寸和工作段外径保持对应，柄部端面做平整处理，装入钻夹头时可以轴向顶紧，保证刀具回转中心和尾座套筒轴线重合。

　　实际使用时，这套刀具的安装边界需要结合车床尾座参数确认：刀柄直径要和钻夹头的夹持范围匹配，钻头总长度不能超过尾座套筒的最大行程，保证钻孔过程中套筒伸出到极限位置时，钻尖仍能达到要求的孔深。加工钢件时通常会配合切削液浇注，切削液顺着螺旋槽流入孔底，既冷却切削刃降低刀具磨损，也能冲碎细碎切屑辅助排屑；加工铸铁件时可以采用干切，依靠螺旋槽的导流作用把粉状切屑排出孔外。

　　在工艺排布上，这类钻头常安排在车削外圆、端面工序之后，先用车刀把工件端面车平，再移动尾座使钻尖对准工件中心，手动缓慢进给完成钻削。如果钻孔深度较大，需要中途多次退出钻头排屑，防止切屑堵塞在槽内导致钻头扭断。模型把钻体的长径比、槽长占比、柄部夹持长度都按实际比例还原，结构工程师可以直接参考它校核尾座进给行程、搭配对应的钻夹头，也可以在此基础上修改钻径、槽长、柄部形式，衍生出适用于不同孔径、不同加工材料的专用钻削刀具，用于教学演示、工艺工装设计或者机加工艺规程编制场景。
