CA6140车床进给箱花形排挡操作手轮

　　该零件为普通卧式车床进给传动系统中用于档位切换的手动操作构件，装配在进给箱外侧的操纵轴端，是操作工调整进给量、切换螺纹加工走刀路径时直接接触的执行件。在车间实际加工场景里，操作者站在车床正面，通过转动该手轮带动箱体内的滑移齿轮拨叉机构，将不同齿数的滑移齿轮推入啮合位置，以此改变进给箱输出轴的传动比，完成光杆、丝杆传动路线的档位选择，适配车削外圆、端面、不同螺距螺纹时的走刀速度需求。

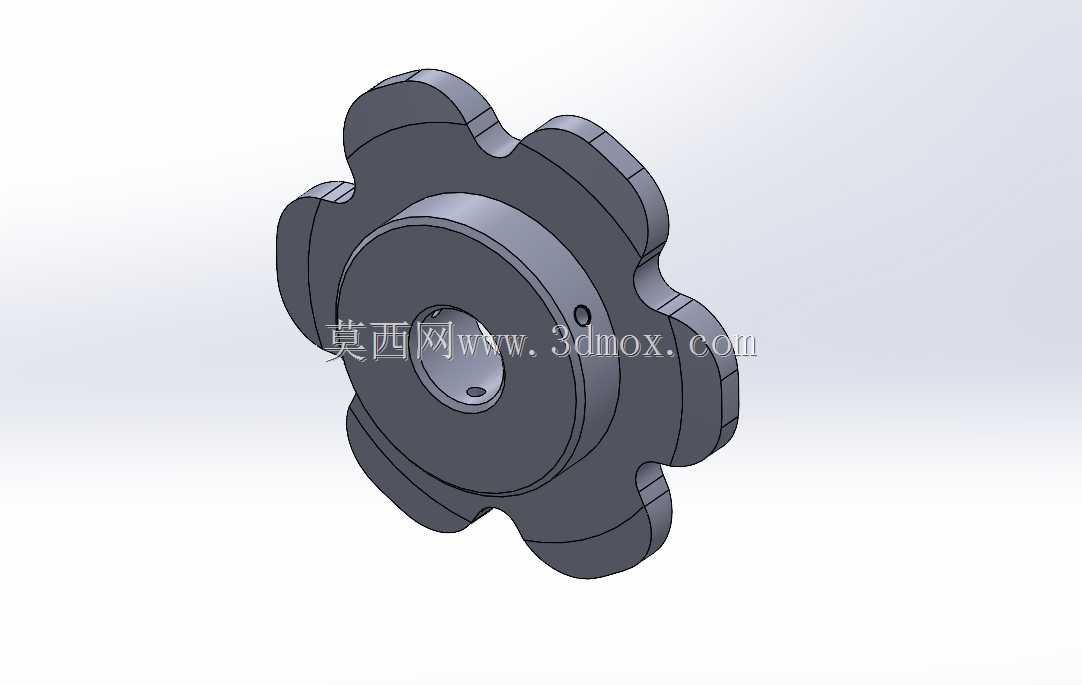

　　从结构设计逻辑来看，该手轮外缘采用六瓣均匀分布的花形轮廓，摒弃了传统圆盘手轮的整圆外缘设计：每一处外凸弧瓣之间形成内凹握持位，操作者戴劳保手套转动时，手指可卡入凹位，即便手上沾有切削液、机油，也能获得足够的旋转摩擦力，不会出现打滑脱手的情况；六瓣轮廓沿圆周360度等角度均分，无论手轮停在任意转角，都至少有两个凹位处于人手可握持的舒适角度，档位切换时不需要刻意调整手轮位置，盲操作也能快速发力转动，完全符合车床操作中频繁换档的使用习惯。手轮中心设置带同轴台阶的轮毂结构，轮毂内孔与进给箱操纵轴采用间隙配合，轴端可通过紧定螺钉横向穿入轮毂侧部的小孔实现周向锁止，保证手轮和操纵轴同步转动，不会出现相对空转；轮毂向外延伸的凸台端面可贴合进给箱箱体的安装面，转动时端面承受轴向限位，避免手轮沿轴向外窜。

　　建模过程中优先保证操纵配合尺寸的精度：中心安装孔的孔径、键槽或紧定螺孔的位置度严格对应CA6140进给箱操纵轴的实测尺寸，轮毂的轴向长度预留了轴端安装挡圈的空间，手轮装配后背面和箱体面板之间保留2至3毫米的间隙，转动时不会刮蹭箱体表面的标识铭牌。外缘花形的每一处弧面都做了圆角过渡，没有尖锐棱边，长期握持操作不会磨伤手套或手部，铸件拔模方向沿手轮轴向设置，所有侧壁预留1比50的拔模斜度，适配砂型铸造的量产工艺，铸造完成后仅需对中心安装孔、轮毂端面进行机加工即可投入使用，加工工序少，制造成本低。

　　在整机装配边界上，该手轮安装后外缘的最大旋转半径控制在120毫米以内，不会和旁边的进给量刻度盘、开合螺母手柄发生运动干涉，操作者转动手轮时手臂自然弯曲，施力力矩符合人机工程要求，不需要大幅度探身即可完成档位切换。手轮的厚度方向尺寸紧凑，突出箱体面板的距离不到60毫米，车床运行过程中不会被散落的切屑剐蹭，也不会在工件吊装时发生碰撞。零件材料选用HT200灰铸铁铸造，具备良好的减震性，拨叉机构入档时的冲击会被手轮本体吸收，转动手感沉稳没有旷量，长期使用后外缘磨损也可直接拆换，无需拆解进给箱内部结构，维护十分便捷。
