CA6140车床90度直角安装托架

　　这款90度直角托架是CA6140普通车床配套的安装支撑类零件，在车床的进给系统、挂轮架周边、溜板箱附属防护以及小型附加机构的固定场景中承担连接承载作用。车床加工现场里，不少后期加装的行程限位支架、冷却管路固定座、辅助照明安装板、气动吹屑装置支座都需要依托床身、溜板或者进给箱的现有安装面做垂直方向的转接，这类直角托架就是用来把水平安装面和竖直悬挂部件衔接起来的过渡构件，避免在床身原有加工面上额外打孔破坏机床基体精度。

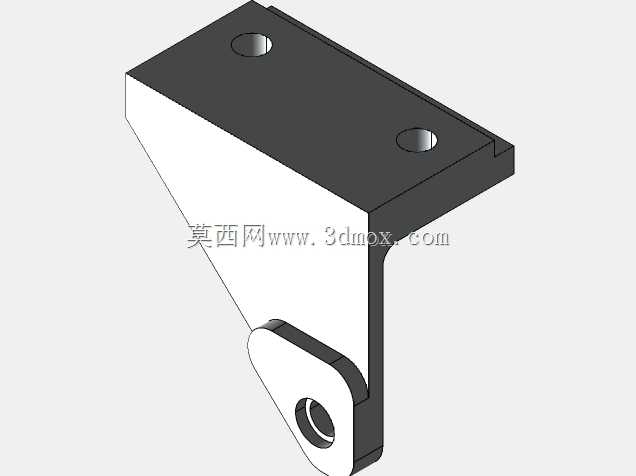

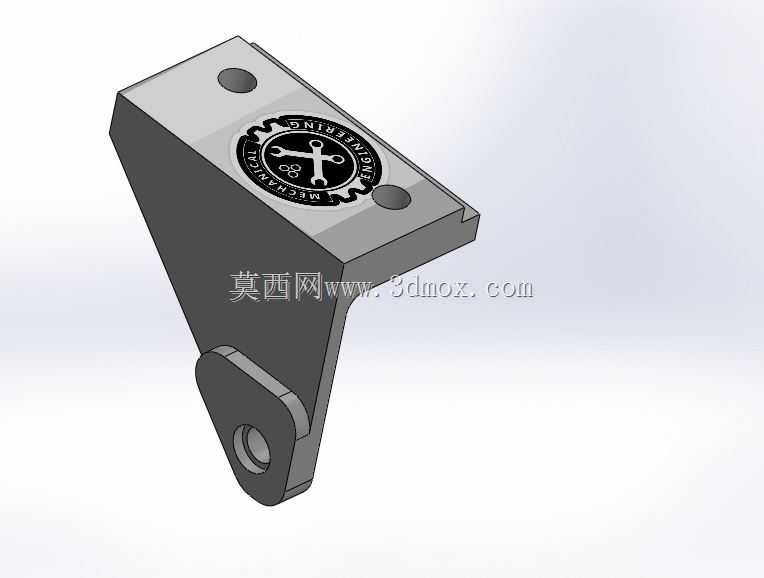

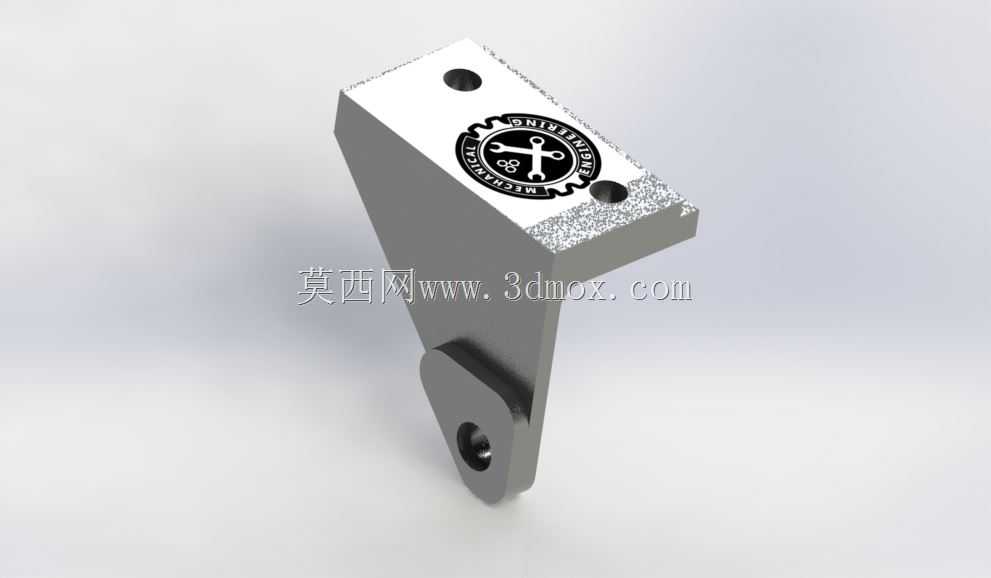

　　从结构形态上看，零件整体呈L形折角布局，上方是一块水平延伸的矩形安装板，板面上预留两个沉头安装孔，孔位做了锪平处理，装配时内六角螺钉穿过沉孔后，螺钉头部完全沉入板面以下，不会突出干涉上方搭载的部件；水平板的端部边缘做了粗糙纹理的防滑接触面处理，当托架贴合在机床的铸铁安装基面时，该面可以增大接触摩擦，减少长期受振动出现的滑移松动。竖直方向的支撑板采用三角形加强筋式的斜切轮廓，从水平板底面一直延伸到下方铰接座位置，侧板没有做成等厚矩形，而是顺着受力弯矩的分布走向收窄轮廓，既去掉了不受力区域的多余材料，又保证折角根部的截面厚度足够，抵抗直角位置长期受载产生的张开变形。

　　零件最下端设置了带同轴通孔的双耳铰接座，孔内可以穿入销轴，用来铰接需要小角度摆动的联动拨杆、限位碰块或者张紧轮支架，铰接孔的端面做了凸台加厚，避免销轴反复转动时孔口出现压溃变形。整个零件的折角过渡位置没有采用尖锐直角，而是保留了铸造圆角结构，一方面对应车床类零件常用的铸钢、铸铁加工工艺，避免热处理或者受力时在直角应力集中位置产生裂纹，另一方面也方便车间装配时清理边角毛刺。

　　建模过程中先从水平安装板的草图轮廓开始拉伸，确定两个安装孔的中心距边界，保证孔位和CA6140床身对应位置的原有螺纹孔间距完全匹配；随后绘制竖直支撑板的三角形侧轮廓，拉伸后和水平板做合并实体，在折角交接处添加圆角特征，最后在下端生成双耳铰接凸台，切除同轴铰接孔并对孔口做倒角处理。整个实体所有特征都保留了完整的参数化关联，如果后续需要适配不同安装位置，可以直接修改安装板长度、孔间距、铰接孔直径几个关键参数，就能快速衍生出同系列不同规格的托架变体。

　　实际装配使用时，水平安装板的底面作为定位基准面，贴紧机床的安装基面后穿入螺钉锁紧，下端铰接孔的轴线需要和被连接摆杆的回转轴线保持同轴，安装后要检查托架竖直板面和机床基准面的垂直度，偏差控制在0.05mm以内，避免铰接部件运动时出现卡滞。零件承受的载荷主要来自下方悬挂部件的竖直拉力以及设备启停、切削振动带来的交变侧向力，三角形的斜向支撑板正好把竖直方向的载荷分流传递到上方水平安装板的整个贴合面，不会让所有应力都集中在折角的焊缝或者拼接位置，相比单纯用钢板弯折的薄角码，这种一体成型的托架刚性更强，长期在车床切削振动环境下使用也不会出现折角变形、螺钉松脱的问题。在机床改造、备件替换的场景中，这类托架可以直接替换原有磨损断裂的原厂支座，也可以作为新增附属机构的转接支撑，适配车床周边多种需要垂直转接安装的布局需求。
