墙面禁烟标识金属切割模板

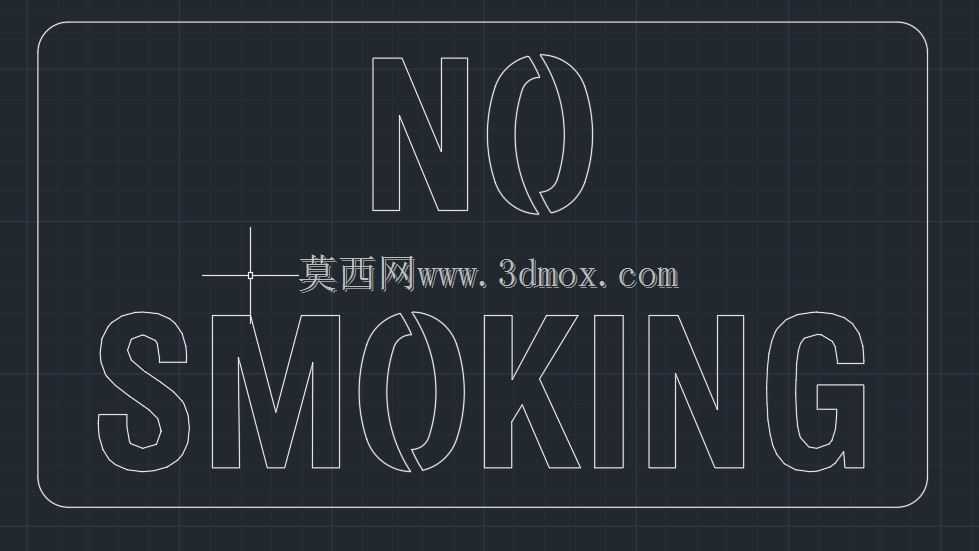

　　这套结构围绕车间、厂房、公共通道墙面禁烟警示需求展开，核心是一块带“NO SMOKING”镂空字样的金属模板，配套数控切割走刀路径，可直接在普通数控铣、等离子或激光切割设备上完成板材加工。现场使用时，模板贴靠砖墙、混凝土墙或设备护板表面，工人沿镂空轮廓喷涂，即可得到边界清晰、字形规整的禁烟标识，省去手工放样、描字和反复校正的工序。

　　从加工逻辑看，模板本体优先选用薄钢板或铝板，厚度控制在便于反复贴合又不易翘曲的范围。字母轮廓采用连续闭合曲线，笔画之间保留必要的过桥连接，避免喷涂后字样散落；外框做成圆角矩形，既降低搬运时划手风险，也让喷涂边界更整齐。建模时需要特别注意字高、笔画宽度与墙面可视距离的匹配：车间通道内人员通常在数米外识别标识，因此字母高度不能过小，笔画间距也要保证镂空后板材仍有足够刚性。

　　安装与使用边界方面，模板外形按常见墙面警示牌比例确定，四角可预留定位孔或磁吸位置。若用于钢立柱、设备罩壳等导磁表面，可在背面加装磁块快速固定；用于砖墙时，则通过四角轻压、胶带临时定位或喷涂后立即移开。模板边缘与字样之间保留平整留白区，喷涂时能减少漆雾外溢，形成干净的矩形底界。

　　数控路径的处理重点不在复杂曲面，而在轮廓工艺性。内外字形均为二维切割轮廓，起割点应放在笔画端部或不易观察的位置，减少接刀痕；细小笔画处要控制切入切出方向，避免热切割造成尖角烧蚀或铣削时薄板振动。对于等离子、激光加工，闭合轮廓需按板材厚度和割缝宽度补偿；若改为铣床加工，则要确认刀具半径小于字母内转角半径，否则细小间隙会被刀具吃掉，导致字样粘连。

　　实际场景中，这类模板并不只是一块标牌图样，它承担的是快速复制标准警示符号的工装作用。同一套轮廓可在多面墙体、多个工位重复使用，喷涂效果统一，也便于车间目视化管理。设计时把文字、外框、连接桥和定位关系全部约束在同一平面轮廓内，结构简单，但对线条连续性、割缝补偿和镂空刚性的要求很明确。建模人员完成曲面或实体检查后，可直接抽取轮廓线生成刀路，加工人员再根据板材材质选择激光、等离子或数控铣方式，最终得到能够贴墙喷涂、反复使用的禁烟标识模板。
