CA6140车床凸轮轴支撑轴承座结构

　　该支撑轴承座属于CA6140普通车床进给与凸轮传动链中的承托类零件，主要用于在机床床身或传动支架上固定凸轮轴端部，使凸轮轴在承受周期性凸轮载荷时仍能保持稳定回转中心。车床在车削螺纹、进给换向以及溜板箱传动过程中，凸轮轴会传递拨叉动作、行程控制或辅助运动，轴端支撑若刚性不足，容易造成凸轮轮廓与从动件接触位置偏移，进而影响进给节拍和机构复位精度。此件的结构设计围绕轴孔承托、壳体连接和侧向受力展开，中部拱形容纳区域用于避让轴系、凸轮轮廓或相关紧固件，两侧带孔耳板则承担与基座连接的任务。

　　从实际装配关系看，轴承座下部需要贴合安装基准面，通过耳板上的通孔完成螺栓固定；上部凸起结构形成轴系支撑区域，可容纳轴承外圈、衬套或轴颈通过。中间开口并非单纯减重，而是为装配、检修和观察运动件留出空间，同时避免轴系旋转时与座体发生干涉。两侧耳板向外延展，能把螺栓连接点拉开，增加支撑跨距，在凸轮产生偏载或冲击时，座体不易绕单侧固定点翻转。对于机床这类长期往复运行的设备，支撑件的固定孔位置、结合面平面度和轴孔同轴度都会直接影响传动噪声、轴承寿命以及凸轮从动件的接触状态。

　　外形建模时需要先建立安装基准面，再依据主视、侧视和俯视投影确定主体轮廓。主体可看作由底板、两侧支撑耳、中部拱形立壁和上部轴承托结构组合而成，各部分之间采用连续过渡，以减少应力集中。上部横向凸缘对应轴承或衬套的安装边界，建模时应保证孔位中心高度与整机传动轴线一致；中部弧形避让区要结合凸轮最大回转半径校核，尤其在凸轮轴带键、挡圈或偏心轮廓时，需预留足够间隙。两侧安装孔不仅要表达通孔直径，还应考虑螺栓头或垫圈压接面积，耳板外缘与孔壁之间需保留合理壁厚，避免紧固时局部压溃。

　　在尺寸边界方面，该零件整体呈横向展开形态，长度方向由两侧安装耳决定，宽度方向受轴孔支撑壁和下部底板限制，高度方向则由底部安装面到上部轴孔中心确定。工程设计中，轴孔中心高是核心尺寸，它决定凸轮轴与相邻齿轮、拨叉或连杆的相对位置；安装孔孔距属于装配定位尺寸，需与床身支架螺孔严格对应；轴孔内径与轴承外圈形成配合，通常要根据载荷性质选择合适公差。底板结合面应具备足够接触面积，若现场需要刮研或加装调整垫片，模型中可保留平整基准面，不宜加入无关纹理。

　　结构强度上，凸轮轴支撑处承受的不只是轴自重，还包括凸轮压紧从动件时产生的径向反力，力的方向会随凸轮转角变化，因此座体侧壁和耳板过渡区需要具备抗弯、抗扭能力。中部拱形轮廓能够在减轻质量的同时保留材料主要受力路径，使载荷从轴孔区域经立壁传递到底板和螺栓连接点。若用于高速或频繁换向工况，还可在实际设计中加强肋板布置，提高固有频率，避免支撑件与传动轴系产生共振。三维建模时，肋板厚度、铸造圆角和拔模斜度应结合工艺条件处理，不能只追求外观相似而忽略制造可行性。

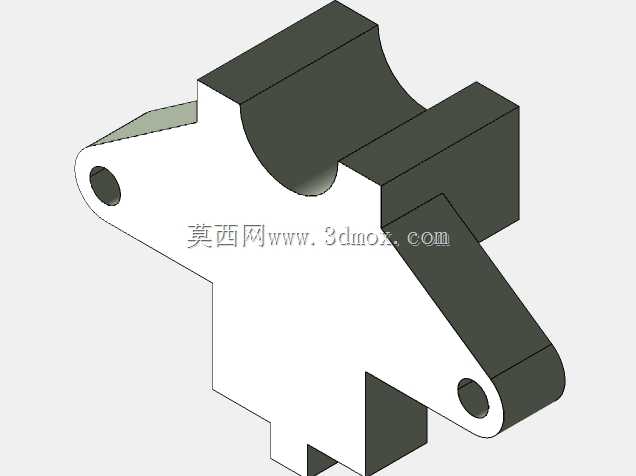

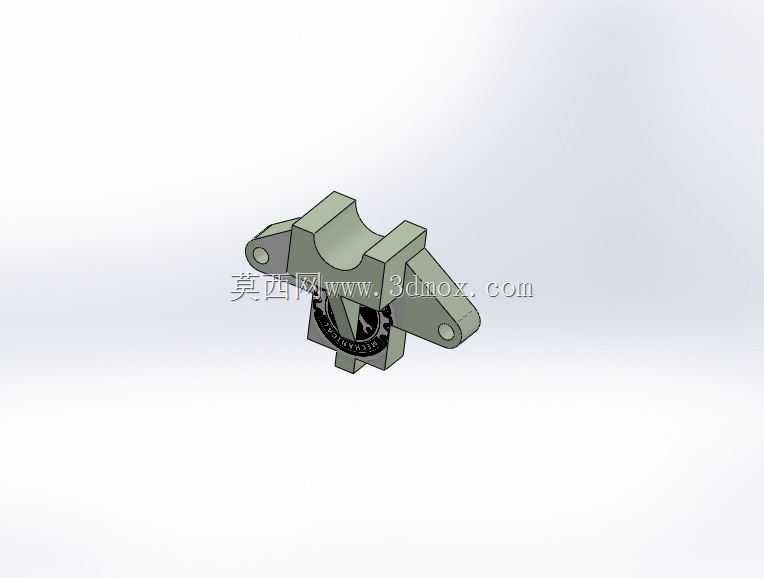

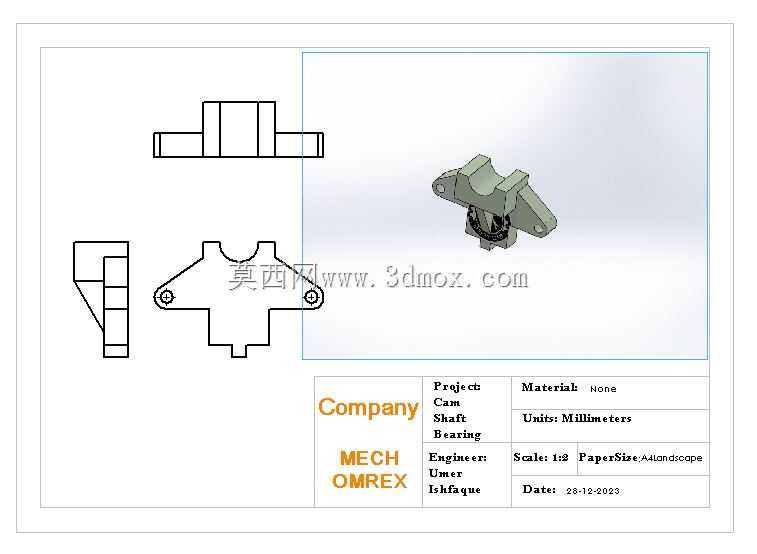

　　该模型同时提供正交工程视图与等轴测表达，便于结构设计人员核对二维投影和三维实体之间的对应关系。主视图反映上部轴承托与横向凸缘轮廓，侧视图体现立壁层次和底板厚度，俯视图则清晰展示两侧安装耳、孔位以及中部避让形状。对于机床维修、测绘复刻或教学训练场景，这种表达方式有助于理解支撑座如何把旋转轴载荷传递到机架，也能用于检查装配空间、螺栓操作空间和轴系干涉。实际选型或改型时，应重点复核轴孔中心高、安装孔距、底板宽度、耳板厚度以及凸轮外圆与座体内腔的最小间隙，从而保证零件装入CA6140车床相关机构后能够稳定支撑凸轮轴，并维持传动动作的重复性和可靠性。
