在常规的传动系统布局中,这类立式带座外球面轴承组件的应用场景覆盖了从普通输送线、小型机床辅机到农用机械、轻工设备的各类旋转轴支撑环节,核心作用是为旋转轴提供稳定的径向支撑,同时补偿一定范围内的轴系安装偏差,降低现场安装的同轴度调整难度。不同于标准的深沟球轴承需要配套加工轴承安装孔、设计端盖与密封结构,这类集成式的带座轴承直接将轴承外圈与铸造轴承座整合为一体,安装时仅需通过底座的两个安装孔使用螺栓固定在设备机架的安装平面上,即可完成轴承单元的装配,大幅缩短了设备的装配调试周期,也降低了对机架加工精度的要求。
从结构设计逻辑来看,这类轴承组件的轴承部分采用外球面结构,轴承外圈的外球面与轴承座内的凹球面配合,允许轴承内圈相对轴承座产生一定角度的偏摆,当现场安装出现轴的同轴度误差、或者设备运行过程中机架产生轻微变形时,轴承可以自动调整角度,避免轴承内部出现额外的附加载荷,有效延长轴承的使用寿命。轴承内部自带密封结构,两侧的密封盖可以阻挡外界的粉尘、切削液、水汽进入轴承滚道内部,同时防止轴承内部的润滑脂泄漏,在多粉尘、有喷淋的工况下也能保持稳定运行,多数场景下可以实现长期免维护运行,减少设备的停机维护频次。

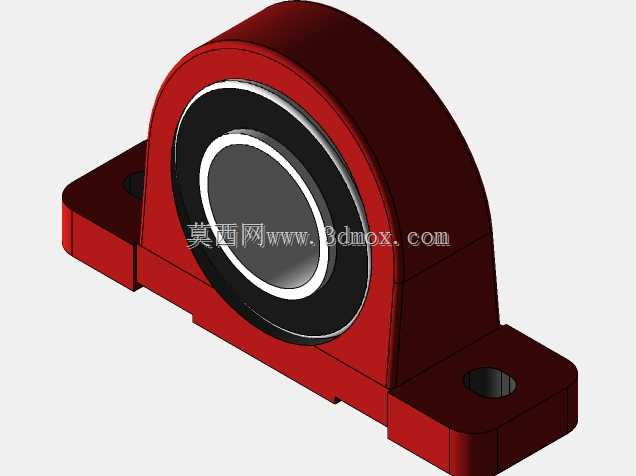

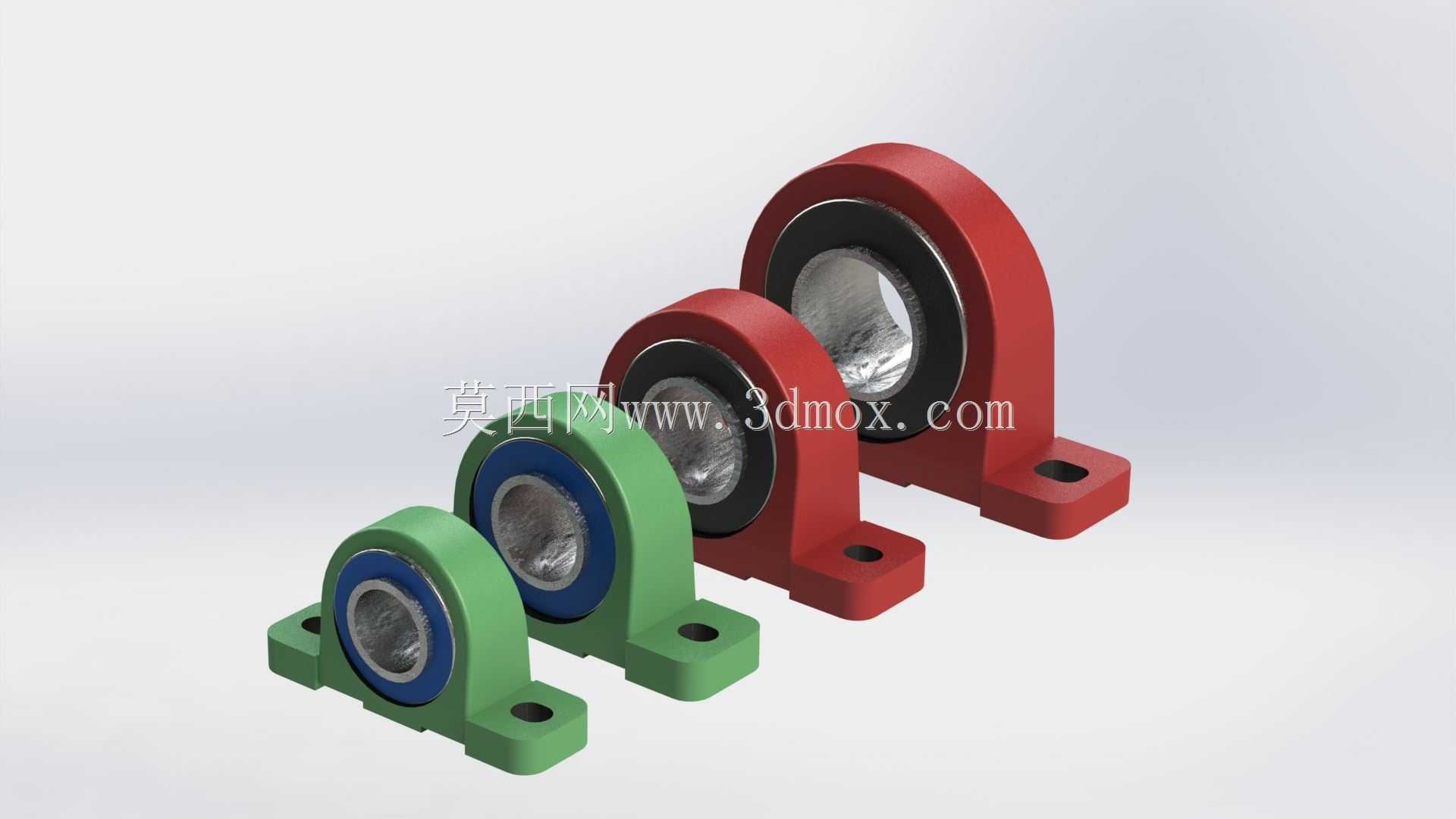

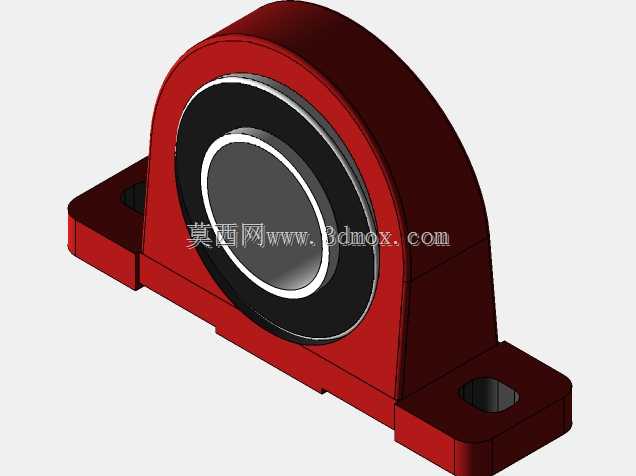

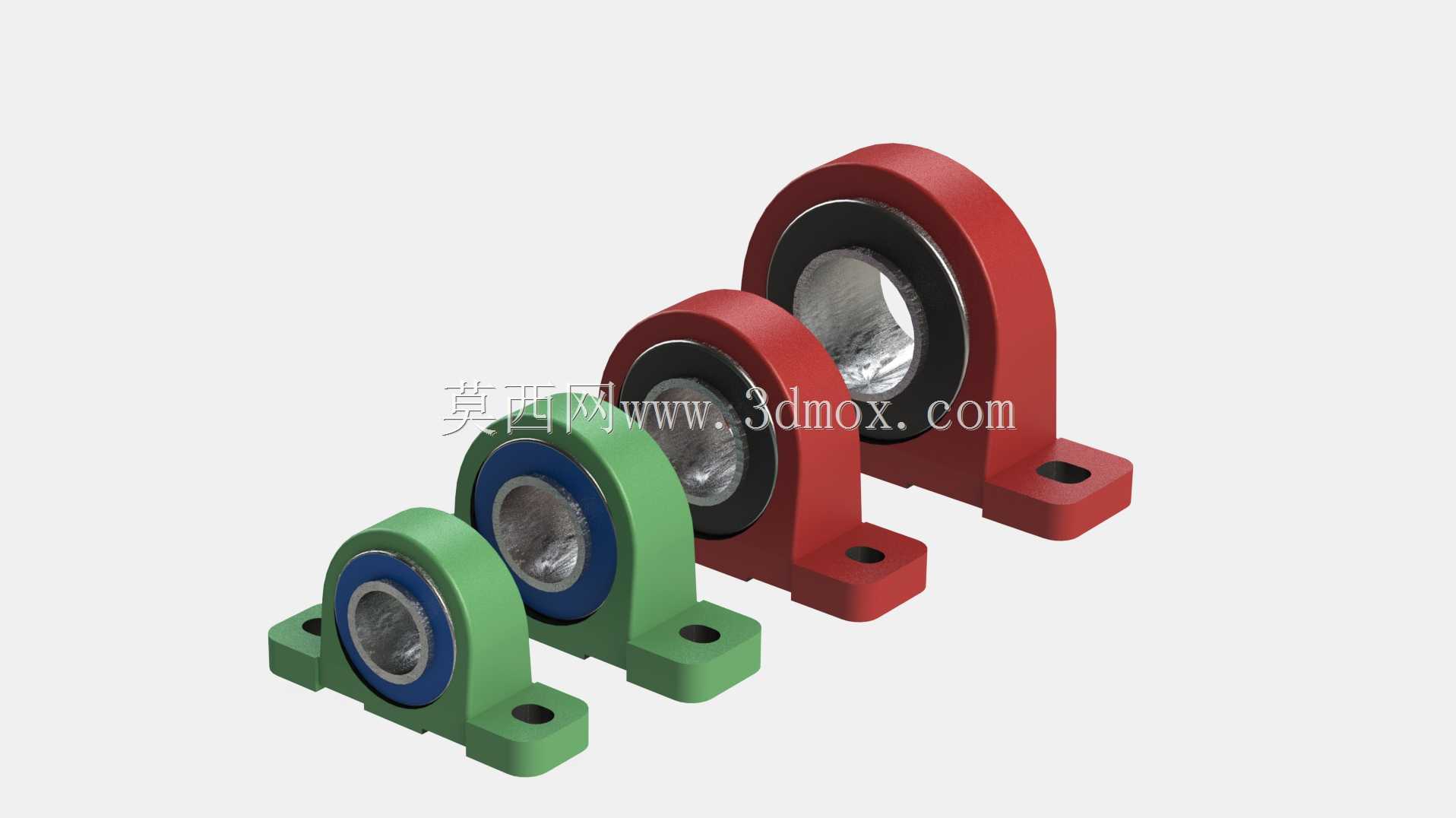

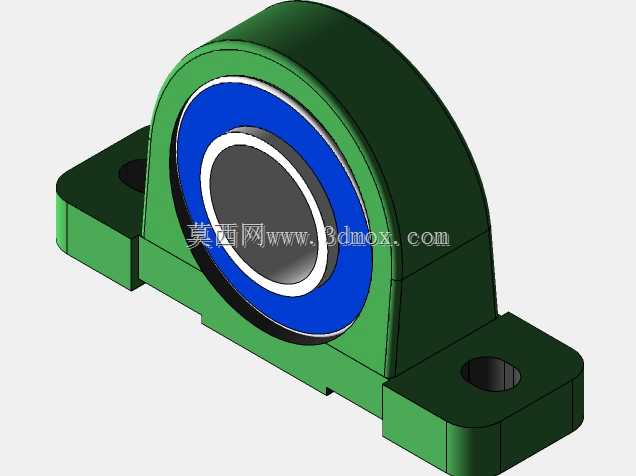

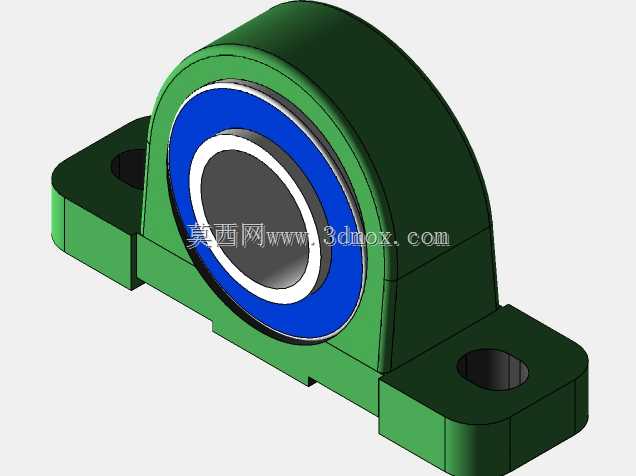

本次呈现的组件包含了两种不同配色的轴承座,分别对应常规的铸铁材质喷涂防锈漆与铸钢/尼龙材质的不同应用选型,两种规格的轴承座安装孔距、中心高尺寸形成了系列化的尺寸梯度,可以适配不同轴径、不同载荷等级的传动需求。从安装边界来看,这类立式轴承座的核心安装尺寸包含底座安装孔的中心距、安装孔直径、轴承中心到底座安装面的垂直高度、轴承内孔直径这几个关键参数,选型时首先需要确认适配的轴径尺寸,再核对安装孔距是否与机架上预设的安装孔位匹配,同时要确认轴承中心高满足轴系的高度设计要求,避免出现轴与其他部件干涉的问题。底座的安装面设计为平整的加工面,安装时需要保证机架的对应安装面同样平整,避免锁紧螺栓后轴承座产生变形,导致轴承内圈卡滞,影响旋转精度。
从载荷特性来看,这类带座轴承主要承受径向载荷,也可以承受一定程度的轴向载荷,适用于中等转速、中等载荷的传动场景,比如输送线的辊筒支撑、小型风机的叶轮轴支撑、农业机械的传动轴支撑等场景。设计选型时需要根据轴的转速、工作载荷、工况环境来选择对应规格的轴承单元,重载场景下可以选择铸钢材质的轴承座,轻载、有防腐需求的场景可以选择工程塑料材质的轴承座,不同材质的轴承座在强度、耐腐蚀性、重量上各有差异,适配不同的设备需求。
在三维建模过程中,需要重点还原轴承座的铸造圆角、安装孔的沉头结构、轴承外圈与座体的配合面、密封盖的卡槽结构这些细节,保证模型的装配关系与实际产品一致,方便后续在设备整体装配中进行干涉检查、安装孔位匹配验证。轴承部分的滚道、钢球、保持架结构可以根据仿真需求选择简化建模或者详细建模,如果仅用于设备布局、安装位置验证,可以将轴承内部结构简化为整体旋转体,减少模型的面数,提升大型装配体的运行流畅度;如果需要做轴承的受力仿真、运动仿真,则需要还原钢球与滚道的接触细节,保证仿真结果的准确性。
实际现场安装时,需要注意在将轴承锁紧在轴上之前,先将轴承座的固定螺栓轻微预紧,待轴系的同轴度调整完成后,再交替锁紧轴承座的安装螺栓与轴承内圈的紧定螺钉,避免安装过程中给轴承施加额外的安装应力。如果设备运行过程中出现轴承发热、异响的情况,首先需要检查安装螺栓是否松动、轴系是否出现额外的偏载、密封是否损坏导致杂质进入轴承内部,及时排查故障点,避免轴承过早失效。这类集成式带座轴承的普及,很大程度上降低了中小型设备的传动系统设计门槛,结构设计人员不需要再单独设计轴承座、密封、端盖等零散部件,直接选用标准系列的带座轴承单元即可完成支撑结构的设计,大幅提升了设计效率,也降低了非标零件的加工成本,是通用机械传动系统中应用非常广泛的标准支撑部件。
