园区通道U型手动车位地锁结构

项目分类:通用五金配件 发布时间:2024-01-26 ID:724776
  • 园区通道U型手动车位地锁结构
  • 园区通道U型手动车位地锁结构
  • 园区通道U型手动车位地锁结构
  • 园区通道U型手动车位地锁结构
  • 园区通道U型手动车位地锁结构
  • 园区通道U型手动车位地锁结构

  该结构面向公园、园区、商业广场及私人车位等禁止随意驶入或占用的区域,核心作用是在车辆通行边界形成可人工启闭的物理阻挡。装置平时立起时,U型拱形杆件高出地面,能够阻止车辆直接碾入指定区域;授权使用时,可通过锁具解除约束并将阻挡架放倒,使底盘高度正常的车辆顺利通过。

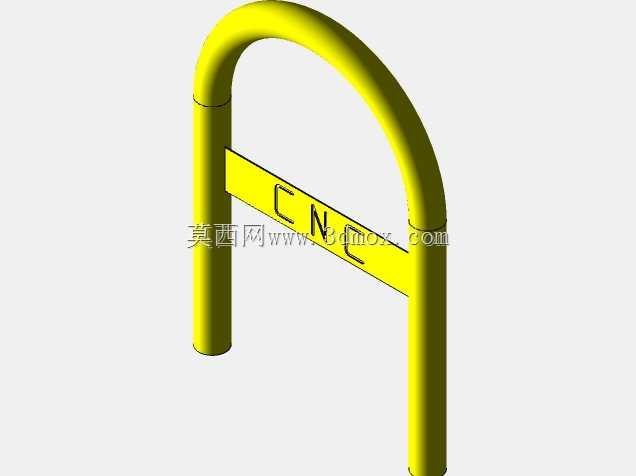

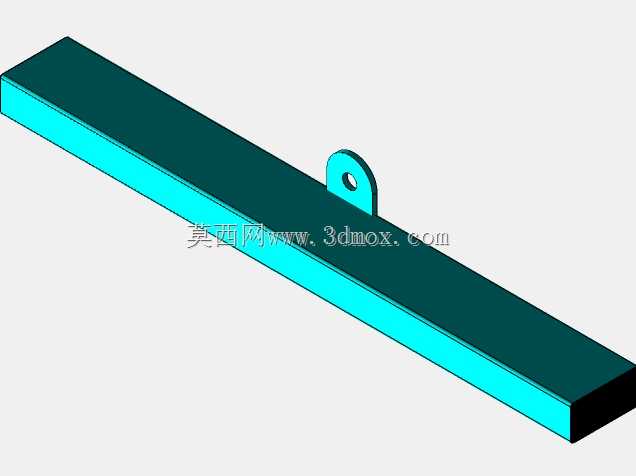

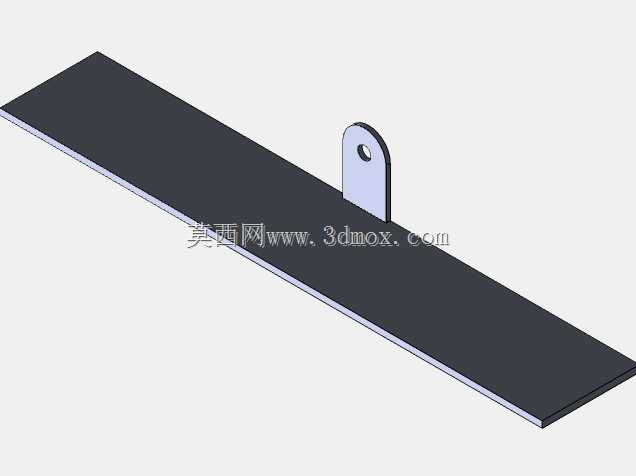

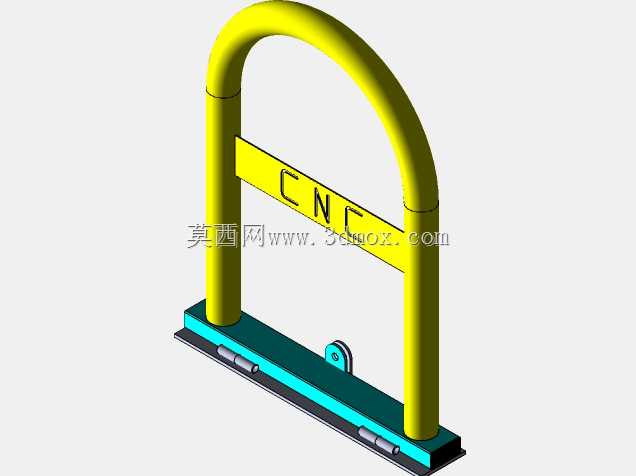

  整体外形采用圆管弯制的U型门架,两根竖直腿与顶部圆弧过渡相连,既减少尖角磕碰,也提升杆件受侧向冲击时的连续性。中部设置横向连接板,将两侧竖管连接为整体,避免单根立柱独立受力。底部为长条形安装底板,底板沿车位宽度方向展开,两端对应U型腿位置,通过地脚膨胀件固定在硬化混凝土地面或沥青基层上。底板宽度和长度需要在建模时结合现场车位边界确定,通常应保证两侧固定点距竖管中心有足够边距,使车辆轮胎接触或轻微顶推时载荷能够传递到多个锚固点,而不是集中在单一螺栓上。

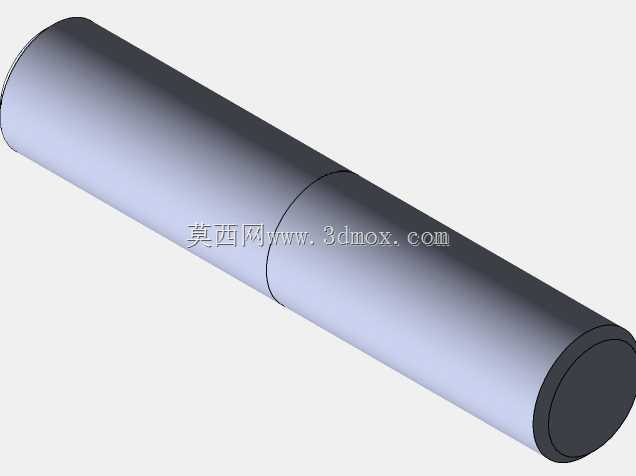

  从受力思路看,车辆误撞时首先接触的是竖管或中部横挡,圆管截面在抗弯和抗扭方面比薄板材更适合这种低频冲击工况。顶部圆弧不承担主要锁止功能,更多是让两侧立柱形成封闭框架,并在人员误碰时降低伤害风险。中部横挡除增强框架刚度外,也可作为放倒、抬起时的受力位置,方便人工操作。锁止机构布置在底板中央附近,立起状态下锁舌或锁扣与U型架下部的铰接耳板配合,使架体不能绕底部转轴翻转;解锁后,架体沿铰接轴旋转至接近地面,收纳高度应控制在车辆底盘通过间隙以内,避免普通轿车经过时刮擦底护板。

  建模时需要重点处理几处装配关系。第一,U型圆管与底部底板之间不能只做视觉贴合,应保留铰接支座、加强板和限位面,使立起、放倒两个极限位置都有明确结构约束。第二,中央锁座要体现锁体安装腔、锁孔位置和与活动耳板的配合关系,锁座底板与主安装板之间建议设置加厚垫块,以承受撬动和扭转。第三,底板上的安装孔应按膨胀螺栓规格留出间隙,孔位不宜过于靠近板边;在混凝土路面安装时,还需考虑钻孔深度、螺栓露出高度以及垫片压接面积。第四,放倒后的U型架会占据地面一定长度,三维布置时要核对其旋转扫掠范围,避免与路缘石、减速带、排水沟盖板或相邻车位线干涉。

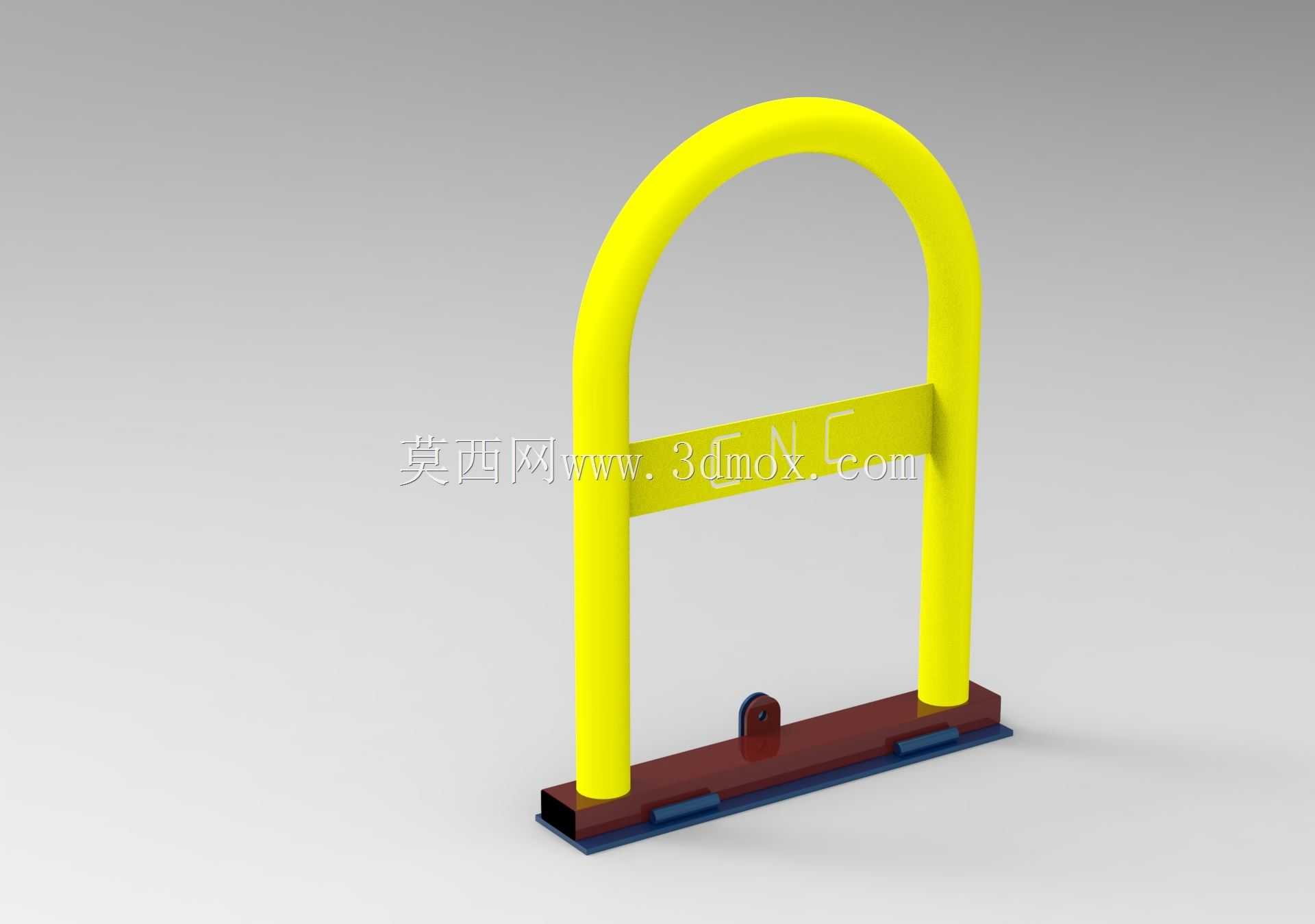

  现场使用中,这类设施并不追求高频自动化,而是强调低成本、易维护和直观警示。亮黄色表面有助于驾驶员在夜间或逆光条件下识别边界,底板深色处理可弱化地面固定件的视觉突兀感。圆管端部、铰接耳板和底板焊缝区域是结构薄弱点,设计时应在模型中保留足够壁厚和过渡圆角,防止反复踩踏、轻微顶撞后出现开裂。对于公园步行区与消防通道交界位置,还需要在布置上保证紧急情况下授权车辆能够快速解锁通行,因此锁具位置应便于人员弯腰操作,同时不能暴露在车辆轮胎直接碾压的主轨迹上。

  该模型适合用于停车设施方案展示、园区交通组织校核、五金附件结构设计以及地锁类产品的干涉检查。建模过程中应把立起阻挡高度、放倒后离地高度、底板安装孔距、U型管内径外径、铰接轴中心高和锁体占用空间作为关键尺寸管理,使数字模型既能表达外观,也能直接服务于现场安装边界确认。
